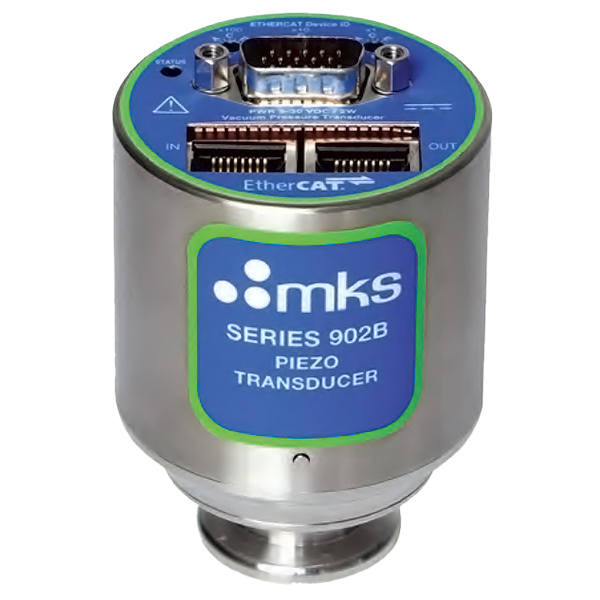

Вакуумметр MKS Instruments 902B Absolute Piezo
Бренд: MKS PDF интересно: producer не найден фото с blms.ru
Характеристики (36)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 0 – 40 | blms_full |
| Соединительный фланец | NW16 ISO-KF | blms_full |
| Макс. температура отжига, °C | 100 | blms_full |
| Тип сенсора | Piezo | blms_full |
| Дисплей | Опционально | blms_full |
| Диапазон измерений, Torr | 0,1 – 1000 | blms_full |
| Интерфейс | RS485; RS232; EtherCAT | blms_full |
| Note | (1) | |
| Цифровые интерфейсы | RS232, RS485, EtherCAT | pdf_vision |
| Аналоговый выход | 16-битный, линейный 0–10 В DC | pdf_vision |
| Реле | 3 механических реле SPDT, нормально-разомкнутые и нормально-замкнутые контакты | pdf_vision |
| Совместимость | 9-pin версия, обратная совместимость с 902, работа автономно или с PDR900 | pdf_vision |
| Примечание | Размеры номинальные, в дюймах (мм в скобках), если не указано иное | pdf_vision |
| Тип датчика | Пьезодатчик в корпусе из нержавеющей стали (абсолютное давление) | pdf_vision |
| Диапазон измерения | 0,1–1000 Торр | pdf_vision |
| Предел избыточного давления | 1500 Торр | pdf_vision |
| Диапазон уставок | 1–1000 Торр | pdf_vision |
| Точность | 100–1000 Торр ±1% от показания; 10–100 Торр ±5% от показания | pdf_vision |
| Повторяемость | 100–1000 Торр ±0,3% от показания; 10–100 Торр ±1% от показания | pdf_vision |
| Рабочий диапазон температур | 0–40 °C (32–104 °F) | pdf_vision |
| Макс. температура корпуса | 100 °C (без эксплуатации) | pdf_vision |
| Цифровая связь | RS485 / RS232 / EtherCAT | pdf_vision |
| Аналоговый выход (абсолютное давление) | 0–10 В пост. тока; 100 Ом макс. выходное сопротивление; линейный или логарифмический | pdf_vision |
| Разрешение аналогового выхода | 16 бит | pdf_vision |
| Разрешение цифрового выхода | 0,1 Торр | pdf_vision |
| Реле (опция) | Три реле SPDT; EtherCAT — 1 реле SPDT | pdf_vision |
| Контактный рейтинг реле | 1 А @ 30 В AC/DC резистивная; 100 мА максимальная | pdf_vision |
| Требования к питанию | 9–30 В пост. тока, 1,2 Вт макс.; EtherCAT 24 В ±15% | pdf_vision |
| Температурный коэффициент (ноль) | 0,01% от полной шкалы/°C | pdf_vision |
| Температурный коэффициент (диапазон) | 0,02% от показания/°C | pdf_vision |
| Ориентация установки | Любая | pdf_vision |
| Внутренний объём (KF16) | 1,022 см³ | pdf_vision |
| Материалы, контактирующие с вакуумом | 316 нержавеющая сталь | pdf_vision |
| Корпус электроники | 304 нержавеющая сталь | pdf_vision |
| Вес (с фланцем KF16) | 0,37 фунта (170 г) | pdf_vision |
| Соответствие | CE, ETG 5003.1, ETG 5003.2, ETG 5003.2080 | pdf_vision |
Графики / чертежи
dimension_drawing

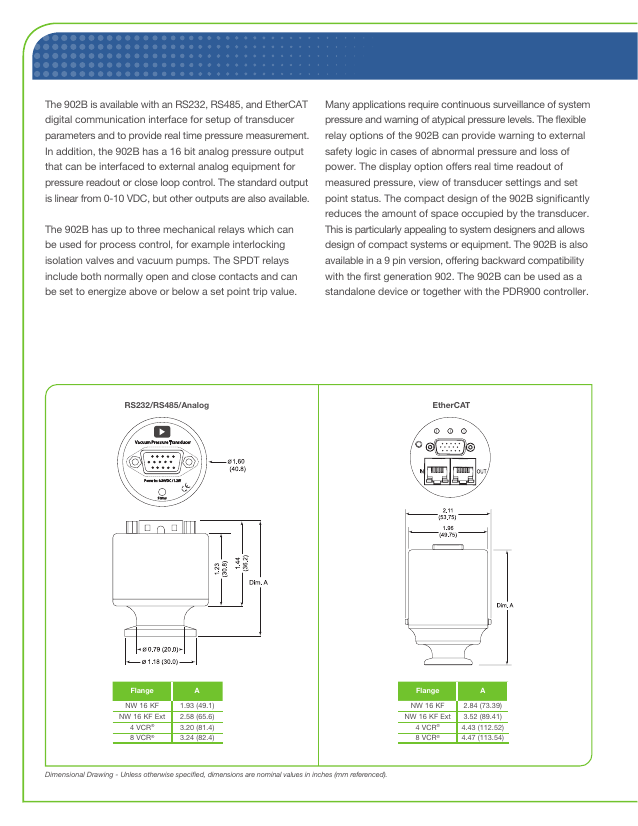

Страница даташита: текст о возможностях датчика 902B и чертежи габаритных размеров версий RS232/RS485/Analog и EtherCAT с таблицами размеров фланцев
Документы
Вакуумметр 902B Piezo сочетает в себе технологию измерения давления пьезоэлектрического датчика на основе MEMS с металлической мембраной из нержавеющей стали 316 и встроенной электроникой. 902B обеспечивает экономичное измерение абсолютного давления независимо от типа газа.
Недорогой преобразователь с диапазоном измерения от 0,1 до 1000 торр.
Твердотельный пьезоэлектрический датчик, устойчивый к повреждениям от воздушных потоков и вибрации
Прочная конструкция и корпус из нержавеющей стали для тяжелых условий эксплуатации
Независимое от газа измерение давления для точного измерения давления
Компактная конструкция системы со встроенной электроникой и датчиком в одном блоке
Возможность установки в любом положении для простоты монтажа
Рабочая температура, °C
0 – 40
Соединительный фланец
NW16 ISO-KF
Макс. температура отжига, °C
100
Тип сенсора
Piezo
Дисплей
Опционально
Диапазон измерений, Tor
