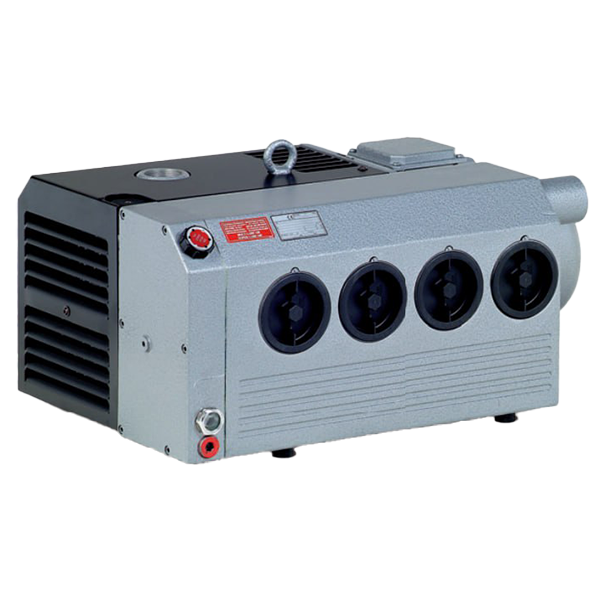

Масляный пластинчато-роторный насос Elmo Rietschle V-VC 50
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (31)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 57 | blms_full |
| Производительность, м³/ч | 50 | blms_full |
| Мощность, кВт | 1,25 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (3~) | 230-400 В | blms_full |
| Ёмкость масляной системы, л | 3 | blms_full |
| Предельное парциальное давление, мбар (абс.) | 0,1 | blms_full |
| Предельное остаточное давление (с газовым балластом), мбар (абс.) | 0,5 | blms_full |
| Уровень шума, дБ | 64 | blms_full |
| V-VC 50 | V-VC 75 | V-VC 100 | V-VC 150 | |
| Модели | V-VC 50 / V-VC 75 / V-VC 100 / V-VC 150 | pdf_vision |
| Производитель | Elmo Rietschle, Gardner Denver Products | pdf_vision |
| Номинальная производительность (м³/ч, 50 Гц) | 50 / 70 / 100 / 150 | pdf_vision |
| Номинальная производительность (м³/ч, 60 Гц) | 60 / 84 / 120 / 180 | pdf_vision |
| Диапазон мощности | от 50 до 180 м³/ч | pdf_vision |
| Предельное остаточное давление | 0.1 mbar abs. | pdf_vision |
| Электропитание | 230 / 400 V ±10% (50 Гц), 220 / 380 V ±10% (60 Гц) | pdf_vision |
| Мощность двигателя (кВт, 50 Гц) | 1.25 / 1.85 / 2.2 / 3.0 | pdf_vision |
| Мощность двигателя (кВт, 60 Гц) | 1.5 / 2.2 / 3.6 / 4.0 | pdf_vision |
| Потребляемый ток (А, 50 Гц) | 4.85/2.8 / 6.9/4.0 / 8.1/4.7 / 10.6/6.1 | pdf_vision |
| Потребляемый ток (А, 60 Гц) | 5.90/3.4 / 8.3/4.8 / - / 13.1/7.6 | pdf_vision |
| Частота вращения (об/мин, 50 Гц) | 1450 | pdf_vision |
| Частота вращения (об/мин, 60 Гц) | 1760 | pdf_vision |
| Средний уровень шума (дБ(А), 50 Гц) | 64 / 64 / 66 / 68 | pdf_vision |
| Средний уровень шума (дБ(А), 60 Гц) | 67 / 68 / 69 / 71 | pdf_vision |
| Масса (кг, 50 Гц) | 57 / 59 / 88 / 89 | pdf_vision |
| Масса (кг, 60 Гц) | 57 / 59 / 90 / 98 | pdf_vision |
| Объём масла (л) | 3.0 / 3.0 / 3.0 / 3.5 | pdf_vision |
| Класс электродвигателя | IE2 | pdf_vision |
| Стандартная комплектация | газобалластный клапан, фильтр тонкой очистки, обратный клапан, маслоотделитель | pdf_vision |
| Опция | версия с повышенной стойкостью к парам воды (High water vapour tolerance) | pdf_vision |
Графики / чертежи
dimension_drawing
Технический чертёж с габаритными размерами вакуумных насосов V-VC (виды, обозначения подключений, таблицы размеров и аксессуаров, данные Gardner Denver)
Документы
Технические параметры:
• Производительность: от 50 до 1 535 м³/ч
• Предельное парциальное давление: 0,1 мбар (абс.)
Преимущества:
• Маслонаполненный вакуумный пластинчато-роторный насос
• фланцевый двигатель
• Подшипники с обеих сторон ротора
• Масляный / воздушный теплообменник является стандартным
• Модели серии 150 и выше оснащены тонким сетчатым фильтром, вакуумным обратным клапаном, газовым балластным клапаном, защитным кожухом и масляным сепаратором в стандартной комплектации.
• Версия IV предназначена для промышленного применения
• Версия XD предназначена для тяжелых условий эксплуатации
