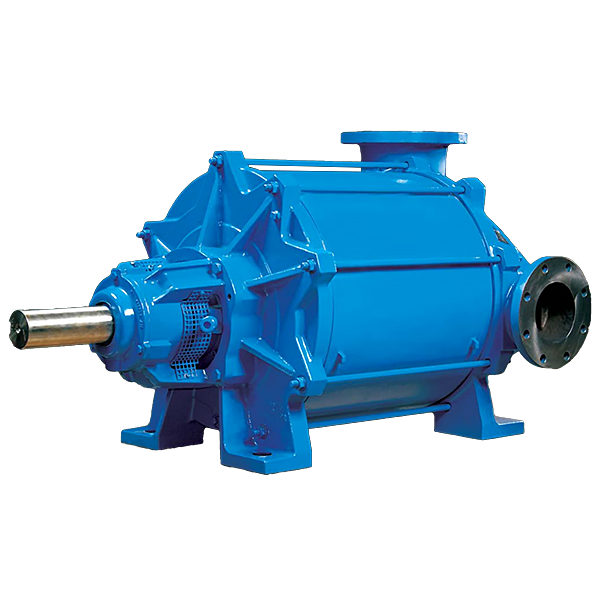

Водокольцевой насос-компрессор Nash Vectra XL 45
Бренд: Nash PDF интересно: producer не найден фото с blms.ru
Характеристики (24)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | 80 мм | blms_full |
| Фланец (выход) | 50 мм | blms_full |
| Габариты (ДxШxВ), мм | 838 х 340 х 356 | blms_full |
| Производительность, м³/ч | 450 | blms_full |
| Давление сжатия, бар (абс.) | 3 | blms_full |
| Перепад давления, бар | до 2 | blms_full |
| Уплотнения вала | Сальник (стандартный), механические уплотнения (одностороннего / двойного действия) или картридж по запросу | blms_full |
| Материал конструкции | высокопрочный чугун (ВЧШГ), нержавеющая сталь | blms_full |
| Предельное остаточное давление, мбар (абс.) | 33 | blms_full |
| насосы • Производительность | 34 - 34,000 м³/ч (20 - 20,000 CFM) | |
| Телефон | +49 911 1454-0 | |
| Факс | +49 911 1454-6935 | |
| Номер для заказа | LRP:B-PB118-A1-RU | |
| Типовая серия | NASH Vectra XL | pdf_vision |
| Назначение | Максимальная производительность при сложных условиях эксплуатации | pdf_vision |
| Диапазон мощности по объёму всасывания | 0 – 9000 м³/ч (0 – 5500 CFM) | pdf_vision |
| Вакуумная область | 0,33 – 160 мбар абс. / 2,47 – 4,7 in Hg abs. | pdf_vision |
| Компрессорная область | 1010 – 30 бар абс. / 2,0 – 30 PSIG / 14,5 – 22(45) PSI | pdf_vision |
| Вакуумный насос | 0,33 бар абс. – 1 бар in Hg | pdf_vision |
| Вакуумный насос с противодавлением | 0,33 бар абс. – 2 бар абс. / 30 PSIG | pdf_vision |
| Компрессор | 1 бар абс. – 2 бар / 14,5 – 45 PSIG | pdf_vision |
| Модель XL 60 | A 974 мм, B 437 мм, C 406 мм, D 178 мм, E 13 мм, всасывающий 80 мм, нагнетательный 80 мм | pdf_vision |
| Модель XL 45 | A 892 мм, B 349 мм, C 356 мм, D 152 мм, E 13 мм, всасывающий 80 мм, нагнетательный 50 мм | pdf_vision |
| Модель XL 35 | A 767 мм, B 310 мм, C 305 мм, D 152 мм, E 11 мм, всасывающий 50 мм, нагнетательный 40 мм | pdf_vision |
Документы
Конусообразная конструкция кольцевой крыльчатки и наличие одной вращающейся детали позволяет достичь значительно большего давления вещества в камере жидкостно-кольцевого насоса/компрессора.
Кольцевая крыльчатка в виде срезанного конуса и применение литых частей из ВЧШГ, нержавеющей стали и других сплавов предоставляет в распоряжение предприятия компактную двухступенчатую конфигурацию изделия с расширенным диапазоном производительности.
Использование
Установки отвечают сертификатам стандарта ATEX, нормативным соглашениям 94/9/EG (кат. 1, 2) и выполнены в соответствии стандарта нефтепромышленности API 681. Это позволяет применять их в самых разных сферах промышленности:
- нефтегазовой и химической;
- горнодобывающей и обрабатывающей;
- металлургии и энергетике;
- в специальных условия перекачки взрывоопасных веществ и химически активных жидкостей.
Преимущества
Запатентованные технологии ко
