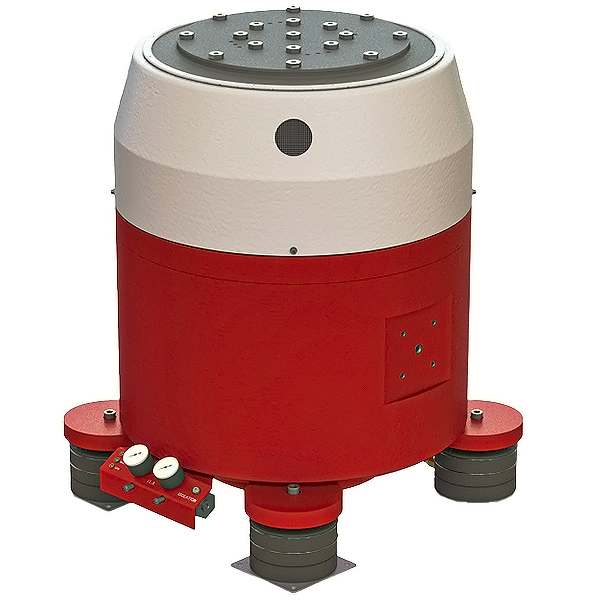

Электродинамический вибростенд Data Physics GW-V400LT/DSA5-5K
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (57)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 6 000 | blms_full |
| Диаметр арматуры, мм | 333 | blms_full |
| Масса арматуры, кг | 8,2 | blms_full |
| Резонанс арматуры +/- 5%, Гц | 2 900 | blms_full |
| Макс. перемещение (пик-пик), мм | 25,4 | blms_full |
| Макс. усилие (ШСВ), H | 3 900 | blms_full |
| Макс. ускорение (синус), g | 57 | blms_full |
| Макс. скорость, м/с | 1,27 | blms_full |
| Макс. масса изделия, кг | 160 | blms_full |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| NOTE | Cooling blower height, width & depth subject to a tolerance of +/-80mm. | |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| NOTE | Cooling blower height, width & depth subject to a tolerance of +/-80mm. | |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| Amplifier DSA5-2K | 72 dB (A) @1 m ### Current for Full Output DSA5-2K: 28 Arms | |
| DSA5-5K | 60 Arms Depth 31.5" (800 mm) | |
| DSA5-5K, DSA5-10K | DSA5-10K: 120 Arms Weight DSA5-5K: 617 lbs | |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| модель | SignalForce GW-V400LT | pdf_vision |
| тип | Air-Cooled Electrodynamic Shaker (воздушного охлаждения электродинамический шейкер) | pdf_vision |
| диаметр_арматуры | 13.1 in (333 mm) | pdf_vision |
| пиковое_усилие | up to 1247 lbf (7326 N) | pdf_vision |
| случайная_вибрация | up to 1214 lbf RMS (5400 N) | pdf_vision |
| пиковое_ускорение | 91 g (892.4 m/s²) | pdf_vision |
| пиковая_скорость | 57 in/sec (1.45 m/sec) | pdf_vision |
| рабочий_ход | 1 in (25.4 mm) peak to peak | pdf_vision |
| максимальная_нагрузка | 40 kg (recommended max unsupported load) | pdf_vision |
| производитель | Data Physics (UK) Ltd | pdf_vision |
| адрес | South Road, Haysham, East Sussex, BN27 3JJ, UK | pdf_vision |
| штаб_квартира | 1111 Spruce Street, Riverside, CA 92507 | pdf_vision |
| телефон | 408.437.0100 | pdf_vision |
| сайт | dataphysics.com | pdf_vision |
| примечание | Increasing load reduces max. displacement unless the ILS option is selected | pdf_vision |
| Модель | GW-V400LT | pdf_vision |
| Тип | Воздушное электродинамическое вибростенд (Air-Cooled Electrodynamic Shaker) | pdf_vision |
| Макс. синусоидальная сила (GW-V400LT/DSA5-10K) | 1094 lbf / 4900 N | pdf_vision |
| Макс. случайная сила (GW-V400LT/DSA5-10K) | 575 lbf / 2550 N | pdf_vision |
| Макс. синусоидальная сила (GW-V400LT/DSA5-2K) | 1191 lbf / 5300 N | pdf_vision |
| Макс. случайная сила (GW-V400LT/DSA5-2K) | 1621 lbf / 7214 N | pdf_vision |
| Макс. синусоидальная сила (GW-V400LT/DSA5-1K) | 1457 lbf / 7220 N | pdf_vision |
| Макс. случайная сила (GW-V400LT/DSA5-1K) | 1214 lbf / 5400 N | pdf_vision |
| Смещение peak-to-peak | 1 in / 25.4 mm | pdf_vision |
| Масса якоря | 13.3 lbs / 6 kg | pdf_vision |
| Резонанс якоря (10%) | 2900 Гц | pdf_vision |
| Частотный диапазон | DC - 3000 Гц | pdf_vision |
| Статическая нагрузка с опорой | 500 lbs / 220 кг | pdf_vision |
| Макс. полезная нагрузка | 880 lbs / 400 кг | pdf_vision |
| Электрическая мощность усилителя | 14.8 / 16.8 / 13 кВА | pdf_vision |
| Масса вибростенда | 1263 lbs / 573 кг | pdf_vision |
| Габариты | 294 мм × 573 мм (в диаметре) | pdf_vision |
| Случайная сила | 3600 N rms | pdf_vision |
| Р RMS при нагрузке 18.4 кг | 15.9 grms | pdf_vision |
| Синусоидальный пик | 7326 N | pdf_vision |
| Масса якоря (для графиков DSA5-2K) | 6.2 kg | pdf_vision |
| Производитель | Data Physics (UK) Ltd, South Road, Haysham, East Sussex, BN27 3JJ, UK | pdf_vision |
| Штаб-квартира | 1111 Spruce Street, Riverside, CA 92507, 408.437.0100, dataphysics.com | pdf_vision |
Графики / чертежи
dimension_drawing
Техническая спецификация Data Physics GW-V400LT: чертежи электродинамического шейкера с размерами, усилитель DSA5-2K и охлаждающий воздуходувка
Документы
Конструкция вибростендов допускает различные варианты исполнения: с пневмоопорами (для изоляции от вертикальной вибрации), с цапфами (для вертикальной и горизонтальной вибрации) или в моноблочном формате со столом скольжения (для испытаний по трём осям).
Макс. усилие (Синус), Н
6 000
Диаметр арматуры, мм
333
Масса арматуры, кг
8,2
Резонанс арматуры +/- 5%, Гц
2 900
Макс. перемещение (пик-пик), мм
25,4
Макс. усилие (ШСВ), H
3 900
Макс. ускорение (синус), g
Макс. скорость, м/с
1,27
Макс. масса изделия, кг
160
Data Physics GW-V400LT/DSA5-5K
1,3 Мб
