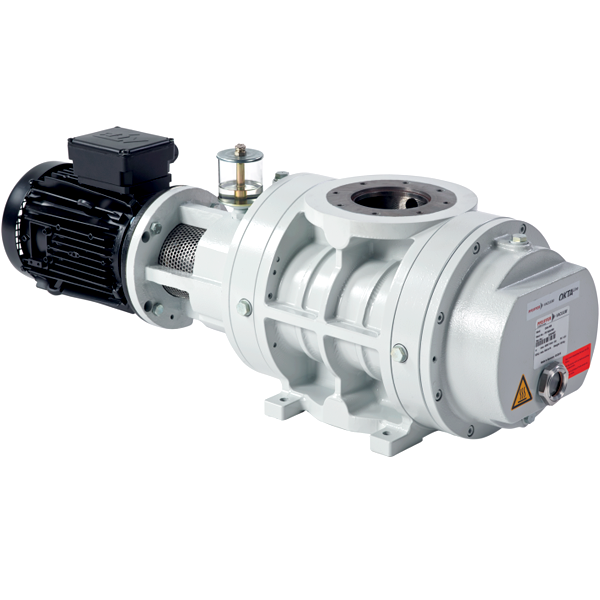

Насос Рутса Pfeiffer Vacuum Okta 800
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (47)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 100 ISO-F | blms_full |
| Фланец (выход) | DN 100 ISO-F | blms_full |
| Габариты (ДxШxВ), мм | 1 004 x 300 x 377 | blms_full |
| Вес, кг | 138 | blms_full |
| Производительность, м³/ч | 290-870 | blms_full |
| Мощность, кВт | 3 | blms_full |
| Частота вращения, об/мин | 3 000 | blms_full |
| Класс защиты | IP55 | blms_full |
| Температура окр. среды, °C | 5 - 40 | blms_full |
| Тип охлаждения | Воздушное | blms_full |
| Уровень герметичности, мбар·л/с | 1·10⁻² | blms_full |
| Напряжение, В | 400-480 | blms_full |
| Уровень шума, дБ | 75 | blms_full |
| Ambient temperature 5-40 °C | 41-104 °F | 278-313 K | |
| Mains requirement | voltage 50 Hz 400 – 480 V | |
| Mains requirement | voltage 60 Hz 400 – 480 V | |
| Nominal pumping speed 290-870 m³/h | 170.69-512.08 cfm | | |
| Nominal pumping speed at 50 Hz 580 m³/h | 341.39 cfm | 9,666.67 l/min | |
| Nominal pumping speed at 60 Hz 700 m³/h | 412.02 cfm | 11,666.67 l/min | |
| Nominal pumping speed max. 870 m³/h | 512.08 cfm | 14,500 l/min | |
| Nominal pumping speed min. 290 m³/h | 170.69 cfm | 4,833.33 l/min | |
| Nominal rotation speed at 50 Hz 3,000 rpm | 3,000 min-1 | |
| Nominal rotation speed at 60 Hz 3,600 rpm | 3,600 min-1 | |
| Rotation speed 1,500-4,500 rp | 1,500-4,500 min-1 | |
| Voltage | Range ±10 % | |
| Weight | with motor 138 kg | 304.23 lb | |
| Blank flange set for Okta 300/M | Okta 500/M | | |
| Okta 600/M | Okta 800/M, Stainless steel PP 042 664 -T | |
| Blank flange set for Okta 300/M | Okta 500/M | | |
| Okta 600/M | Okta 800/M, DN ISO-K (stainless | |
| Okta 800/M | Okta 1000/M | Okta 2000/M | Okta | |
| Okta 300/M | Okta 500/M | Okta 600/M | Okta | |
| Okta 800/M | Okta 1000/M, 35 mm PP 041 454 -T | |
| Claw set for Okta 300/M | Okta 500/M | Okta | |
| Claw set for Okta 300/M | Okta 500/M | Okta | |
| Screw set for Okta 300/M | Okta 500/M | Okta | |
| Screw set for Okta 300/M | Okta 500/M | Okta | |
| Screw set for Okta 300/M | Okta 500/M/ATEX | | |
| Okta 600/M | Okta 800/M, DN PN16, Zinc- | |
| for Okta 300/M | Okta 500/M | Okta 500 G | | |
| Okta 600/M | Okta 800/M | Okta 1000/M | Okta | |
| Sprayer DN ISO-F for Okta 300/M | Okta 500/M | |
| Okta 300/M | Okta 500/M | Okta 600/M | Okta | |
| Splinter shield for Okta 300/M | Okta 500/M | | |
| Okta 600/M | Okta 800/M | Okta 500 G PP 030 149 AX | |
| Okta 600/M | Okta 800/M PP 042 350 -X | |
| Please contact us | T +49 6441 802-0 |
Графики / чертежи
performance_chart

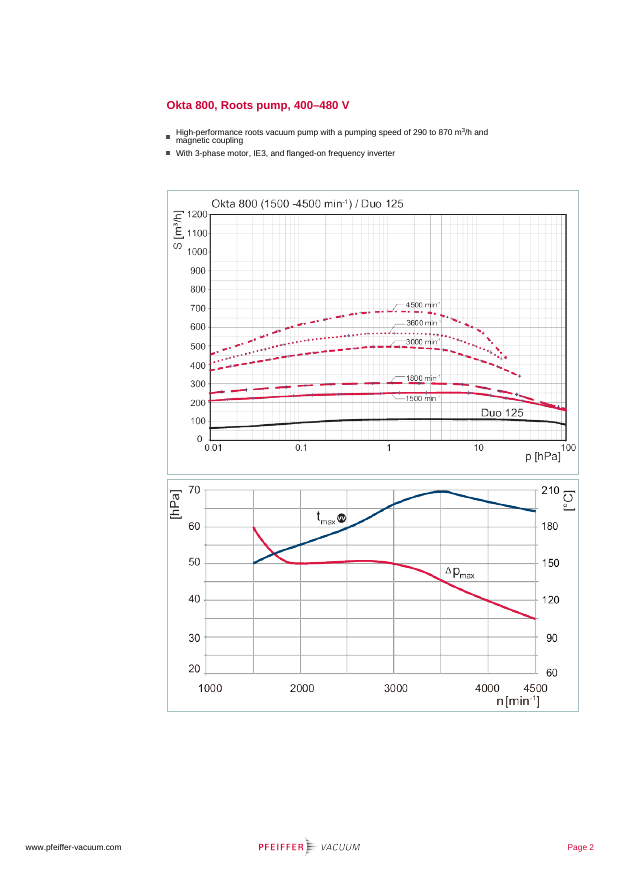

Техническая страница каталога Pfeiffer Vacuum: вакуумный Roots-насос Okta 800 с графиками производительности S (м³/ч) от давления и зависимостей ΔPmax и tmax от частоты вращения
Документы
• Скорость откачки от 290 до 870 м3/ч:
• Регулируемая скорость вращения
• 3-фазный двигатель, IE3
• Фланцевый преобразователь частоты
• Может быть включен при атмосферном давлении с помощью вспомогательного насоса
Фланец (вход)
DN 100 ISO-F
Фланец (выход)
DN 100 ISO-F
Габариты (ДxШxВ), мм
1 004 x 300 x 377
