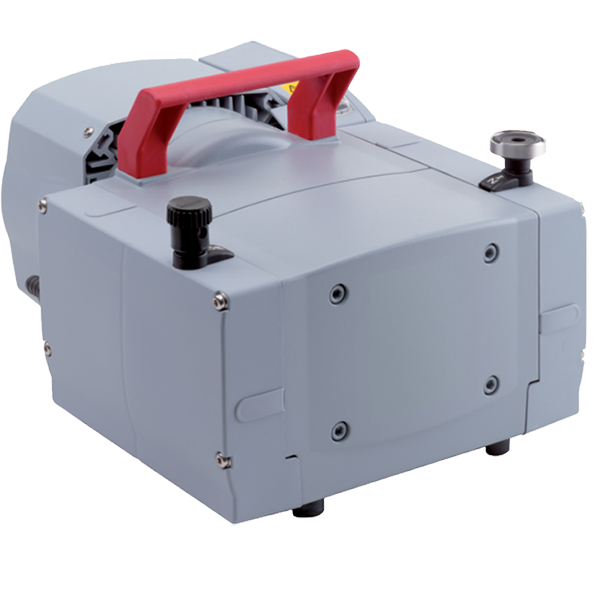

Диафрагменный насос Pfeiffer Vacuum MVP 070-3 C
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (27)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 16 ISO-KF | blms_full |
| Фланец (выход) | Ниппель для шланга 10 мм | blms_full |
| Вес, кг | 14,3 | blms_full |
| Производительность, м³/ч | 3,4 | blms_full |
| Частота вращения, об/мин | 1 500 | blms_full |
| Класс защиты | IP 40 | blms_full |
| Температура окр. среды, °C | 12-40 | blms_full |
| Сила тока, А | 5,7 | blms_full |
| Тип охлаждения | Воздушное | blms_full |
| Макс. давление на выходе, мбар | 1 100 | blms_full |
| Предельное давление (без газового балласта), мбар | 1,5 | blms_full |
| Предельное давление (с газовым балластом), мбар | 3 | blms_full |
| Уровень шума, дБ | ≤ 50 | blms_full |
| MVP 070-3 C, Diaphragm pump, 100-115 V, 50/60 Hz | 120 V, | |
| For mains voltage | 90-126/180-254 V, 50/60 Hz | |
| Ambient temperature 12-40 °C | 53.6-104 °F | 285-313 K | |
| Exhaust pressure, max. 1,100 hPa | 825 Torr | 1,100 mbar | |
| Intake pressure max. 1,100 hPa | 825 Torr | 1,100 mbar | |
| Mains requirement | voltage (range) ±10 % | |
| Mains requirement | voltage 50 Hz 100 – 115; 200 – 230 V | |
| Mains requirement | voltage 60 Hz 100 – 115; 120; 200 – 230 V | |
| Rotation speed at 50 Hz 1,500 rpm | 1,500 min-1 | |
| Rotation speed at 60 Hz 1,800 rpm | 1,800 min-1 | |
| Ultimate pressure with gas ballast 3 hPa | 2.25 Torr | 3 mbar | |
| Ultimate pressure without gas ballast 1.5 hPa | 1.12 Torr | 1.5 mbar | |
| Weight 14.3 kg | 31.53 lb | |
| Please contact us | T +49 6441 802-0 |
Графики / чертежи
performance_chart

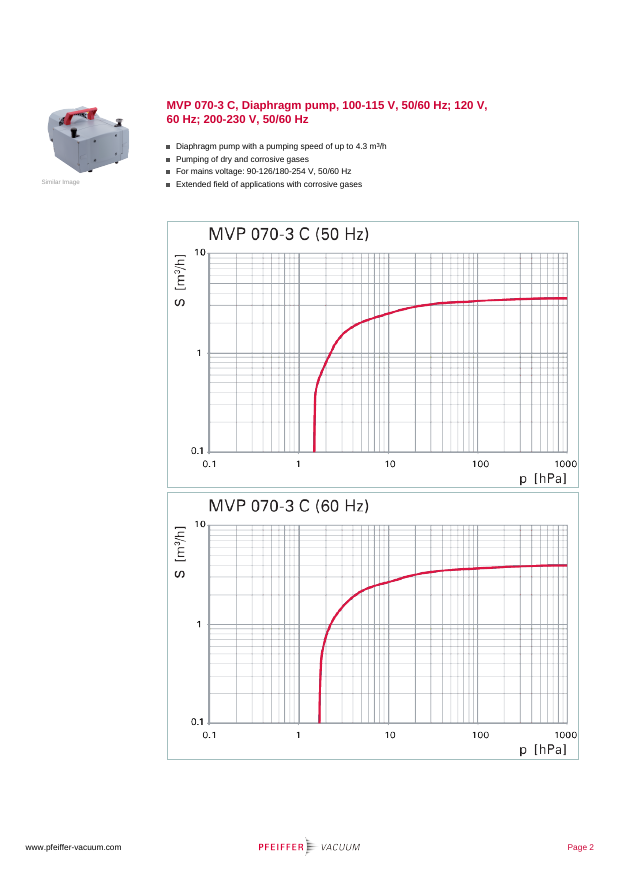

Техническая страница datasheet мембранного насоса MVP 070-3 C: фото насоса, характеристики и два графика скорости откачки S [m³/h] от давления p [hPa] при 50 и 60 Гц
dimension_drawing

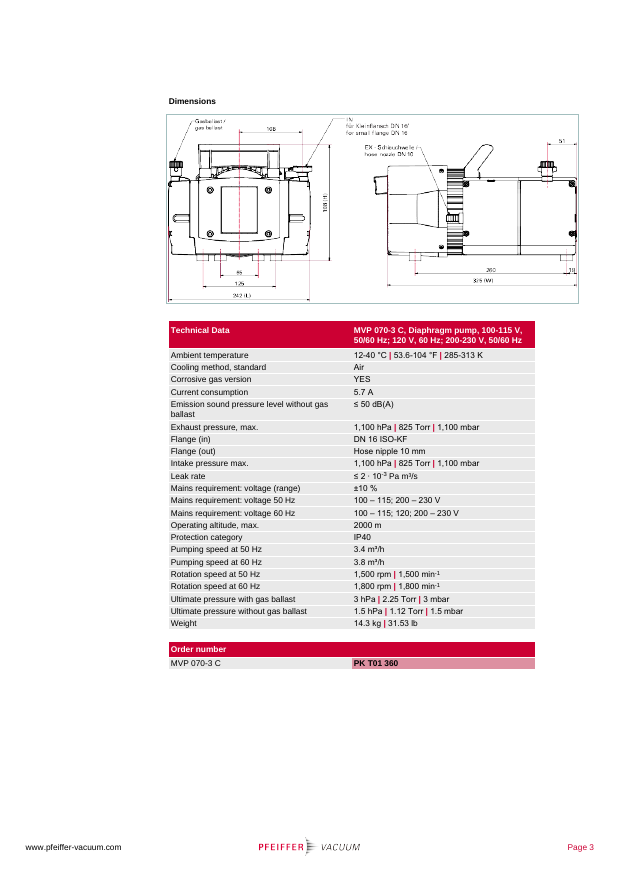

Техническая страница: габаритный чертёж диафрагменного насоса MVP 070-3 C и таблица технических характеристик (Pfeiffer Vacuum)
Документы
Безмасляные мембранные насосы для сухого вакуума со скоростью откачки до 4,3 м3/ч:
• Мембранный насос со скоростью откачки до 4,3 м3 / ч ;
• Для напряжения в сети: 90-126/180-254 В, 50/60 Гц;
• Идеально подходит для условий, где необходим сухой и безмасляный вакуум.
C = Вариант для коррозионного газа
3 = трехступенчатый мембранный насос с оптимизированной скоростью откачки и предельным давлением
Фланец (вход)
DN 16 ISO-KF
Фланец (выход)
Ниппель для шланга 10 мм
