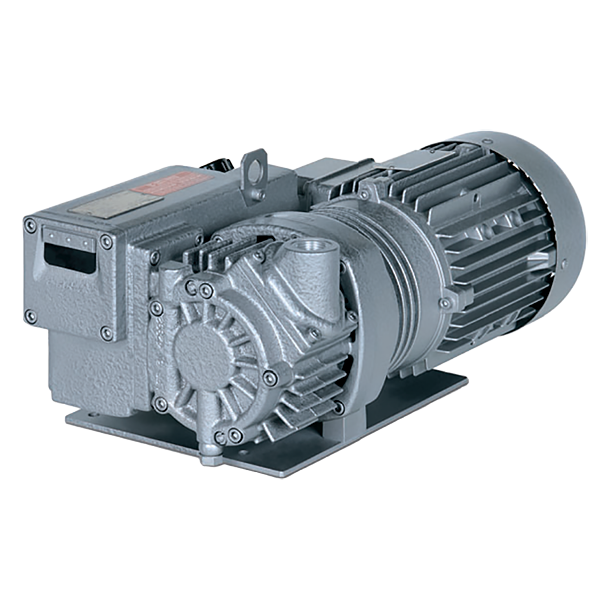

Масляный пластинчато-роторный насос Elmo Rietschle V-VCB 25
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (29)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 23 | blms_full |
| Производительность, м³/ч | 24 | blms_full |
| Частота вращения, об/мин | 2850 | blms_full |
| Напряжение питания (3~) | 230-400 В | blms_full |
| Предельное остаточное давление, мбар (абс.) | 2 | blms_full |
| Ёмкость масляной системы, л | 0,35 | blms_full |
| Мощность, кВт (3~) | 0,75 | blms_full |
| Сила тока, А (3~) | 2,86 / 1,65 | blms_full |
| Уровень шума, дБ | 62 | blms_full |
| V-VCB 20 | V-VCB 25 | |
| Модели | V-VCB 20, V-VCB 25 | pdf_vision |
| Производительность V-VCB 20 (50 Гц) | 20 м³/ч | pdf_vision |
| Производительность V-VCB 20 (60 Гц) | 24 м³/ч | pdf_vision |
| Производительность V-VCB 25 (50 Гц) | 24 м³/ч | pdf_vision |
| Производительность V-VCB 25 (60 Гц) | 26,5 м³/ч | pdf_vision |
| Предельное давление (Ultimate vacuum) | 2 мбар (абс.) | pdf_vision |
| Напряжение питания V-VCB 20 | 230/400 В ± 10 % (50 Гц), 265/460 В ± 10 % (60 Гц) | pdf_vision |
| Напряжение питания V-VCB 25 | 230/400 В ± 10 % (50 Гц), 265/460 В ± 10 % (60 Гц) | pdf_vision |
| Мощность двигателя V-VCB 20 | 0,75 кВт (50 Гц), 0,9 кВт (60 Гц) | pdf_vision |
| Мощность двигателя V-VCB 25 | 0,75 кВт (50 Гц), 0,9 кВт (60 Гц) | pdf_vision |
| Потребляемый ток | 2,86 / 1,65 А | pdf_vision |
| Частота вращения (50 Гц) | 2850 мин⁻¹ | pdf_vision |
| Частота вращения (60 Гц) | 3420 мин⁻¹ | pdf_vision |
| Средний уровень шума | 63 дБ(А) (V-VCB 20), 62/66 дБ(А) (V-VCB 25) | pdf_vision |
| Масса | 23 кг | pdf_vision |
| Объем масла | 0,35 л | pdf_vision |
| Защита | IP 55 | pdf_vision |
| Класс изоляции | F | pdf_vision |
| Стандарты | EN 60034, DIN VDE 0530 | pdf_vision |
Графики / чертежи
dimension_drawing
Страница с габаритными чертежами вакуумного насоса, обозначениями (A-Y) и таблицами принадлежностей и примечаний
Документы
• Маслонаполненный вакуумный пластинчато-роторный насос
• Разработан для установки в небольшие вакуумные упаковочные машины
• Подшипники с обеих сторон ротора
• Фланцевый двигатель
• Воздушное охлаждение
• Поставляется с тонким сетчатым фильтром, вакуумным обратным клапаном и масляным сепаратором в стандартной комплектации
