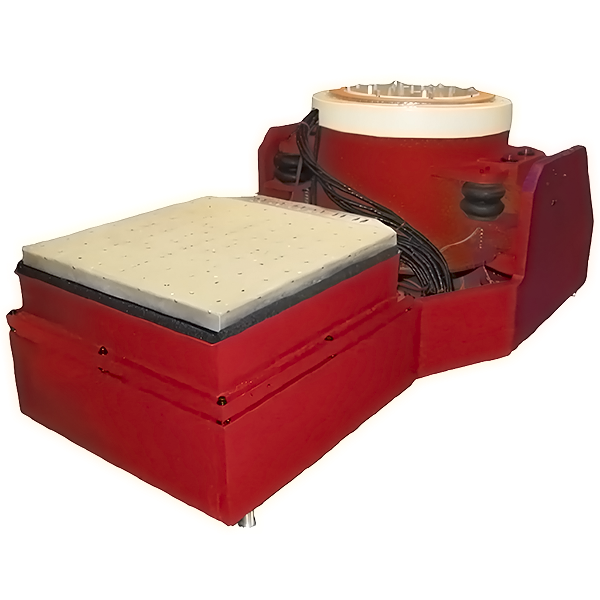

Воздухоохлаждаемый вибростенд Data Physics LE-1216M
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (54)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 48 900 | blms_full |
| Диаметр арматуры, мм | 438 | blms_full |
| Масса арматуры, кг | 54,4 | blms_full |
| Макс. перемещение (пик-пик), мм | 50,8 - 76,2 | blms_full |
| Макс. усилие (ШСВ), H | 48 900 | blms_full |
| Макс. ускорение (синус), g | 91 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 680 | blms_full |
| Диапазон рабочих частот, Гц | 5 - 3000 | blms_full |
| Peak Sine Force | 12000 lbf (53.4 kN) | |
| Random Force rms | 12000 lbf (53.4 kN) | |
| Velocity Peak | 71 in/sec. (1.8 m/sec) | |
| Peak Sine Force | 12000 lbf (53.4 kN) | |
| Random Force rms | 12000 lbf (53.4 kN) | |
| Velocity Peak | 71 in/sec. (1.8 m/sec) | |
| Frequency_up_to | 3 kHz | pdf_vision |
| Cooling | Force air cooled via a remote blower | pdf_vision |
| Insert_standard | 3/8-16 UNC-38 replaceable SS inserts | pdf_vision |
| Manufacturer | Data Physics Corporation | pdf_vision |
| Address | 1741 Technology Drive, Suite 260, San Jose, CA 95110 | pdf_vision |
| Phone | (408) 437-0100 | pdf_vision |
| Fax | (408) 437-0509 | pdf_vision |
| Website | www.dataphysics.com | pdf_vision |
| Модель | LE-1216/MDSA10-70k, LE-1216/DSA10-90k, LE-1224/DSA10-90k | pdf_vision |
| Максимальная синусоидальная сила (lbf) | 11000, 12000, 12000 | pdf_vision |
| Максимальная синусоидальная сила (кН) | 48.9, 53.4, 53.4 | pdf_vision |
| Максимальная случайная сила (lbf) | 11000, 12000, 10000 | pdf_vision |
| Максимальная случайная сила (кН) | 48.9, 53.4, 44.5 | pdf_vision |
| Масса якоря (lbs) | 120, 120, 184 | pdf_vision |
| Масса якоря (кг) | 54.4, 54.4, 83.5 | pdf_vision |
| Диаметр якоря (дюйм) | 17.25, 17.25, 25.5 | pdf_vision |
| Диаметр якоря (мм) | 438, 438, 648 | pdf_vision |
| Максимальное ускорение (г) | 91, 100, 65 | pdf_vision |
| Максимальное ускорение (м/с²) | 892, 981, 637 | pdf_vision |
| Максимальная скорость (ips) | 71, 71, 71 | pdf_vision |
| Максимальная скорость (м/с) | 1.8, 1.8, 1.8 | pdf_vision |
| Перемещение пик-пик (дюйм) | 2.0 | pdf_vision |
| Перемещение пик-пик (мм) | 51 | pdf_vision |
| Диапазон частот (Гц) | 5-3000 | pdf_vision |
| Осевой резонанс якоря (Гц) | 2150, 2150, 2250 | pdf_vision |
| Подвес якоря | beryllium copper / flat composite | pdf_vision |
| Статическая нагрузка (lbs) | 1500 | pdf_vision |
| Статическая нагрузка (кг) | 680 | pdf_vision |
| Поле рассеяния (гаусс) | <5, <5, <10 | pdf_vision |
| Поле рассеяния (мТл) | .5, .5, 1.0 | pdf_vision |
| Требования к питанию (кВА) | 95, 105, 105 | pdf_vision |
| Вес нетто (lbs) | 7000 | pdf_vision |
| Вес нетто (кг) | 3175 | pdf_vision |
| частота | до 3 kHz | pdf_vision |
| производитель | Data Physics Corporation | pdf_vision |
| адрес | 1741 Technology Drive, Suite 260, San Jose, CA 95110 | pdf_vision |
| тел | (408) 437-0100 | pdf_vision |
| факс | (408) 437-0509 | pdf_vision |
| сайт | www.dataphysics.com | pdf_vision |
Документы
Для всех моделей вибростендов доступны следующие решения:
Пневмоопоры для защиты от вертикальной вибрации;
Поворотная цапфа для испытаний с вертикальной и горизонтальной вибрацией;
Моноблочная конфигурация, в которой возбудитель и стол скольжения смонтированы на общей базе для тестирования по трём осям.
Все типы вибростендов большой мощности сконструированы на композиционных пластинах с использованием расположенных специальным образом подшипников. Вибростенд может дополнительно оснащаться системой автоматической балансировки, обеспечивающей стабильное положение движущихся элементов при загрузке или разгрузке испытательного стола.
Макс. усилие (Синус), Н
48 900
Диаметр арматуры, мм
438
Масса арматуры, кг
54,4
Макс. перемещение (пик-пик), мм
50,8 - 76,2
Макс. усилие (ШСВ), H
48 900
Макс. ускорение (синус), g
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
680
Диапазон рабочих частот, Гц
5
