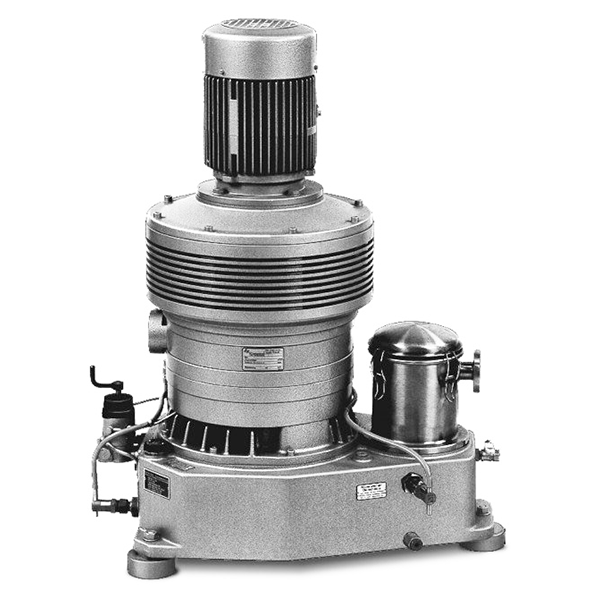

Масляный пластинчато-роторный насос Elmo Rietschle V-VLV 60
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (36)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 180 | blms_full |
| Производительность, м³/ч | 60 | blms_full |
| Мощность, кВт | 2,2 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (3~) | 230-400 В | blms_full |
| Предельное остаточное давление, мбар (абс.) | 0,5 | blms_full |
| Ёмкость масляной системы, л | 2 | blms_full |
| Сила тока, А (3~) | 8,3 | blms_full |
| Уровень шума, дБ | 73 | blms_full |
| Модель | V-VLV-2 | pdf_vision |
| Дата | 1.11.99 | pdf_vision |
| Лист | D 140 | pdf_vision |
| Изготовитель | Gardner Denver Schopfheim GmbH | pdf_vision |
| Адрес | Roggenbachweg 7, 79650 Schopfheim, Germany | pdf_vision |
| Телефон | +49 7622 392-0 | pdf_vision |
| Факс | +49 7622 392-1000 | pdf_vision |
| euar.vpdsales@gardnerdenvor.com | pdf_vision | |
| Сайт | www.gd-elmo-rietschle.com | pdf_vision |
| Серия | V-VUV-2 | pdf_vision |
| Модели | 25 / 402 / 60 / 80 / 100 | pdf_vision |
| Производительность (м³/ч) 50Гц | 27 / 40 / 60 / 80 / 100 | pdf_vision |
| Производительность (м³/ч) 60Гц | 32 / 48 / 72 / 96 / 120 | pdf_vision |
| Конечное давление (мбар абс.) 50Гц | 0,5 | pdf_vision |
| Конечное давление (мбар абс.) 60Гц | 0,5 | pdf_vision |
| Электропитание | 230/400В ±10%, 230/265В | pdf_vision |
| Мощность (кВт) 50Гц | 1,1 / 1,5 / 2,2 / 3,0 / 3,0 | pdf_vision |
| Мощность (кВт) 60Гц | 1,3 / 1,8 / 2,9 / 3,3 / 3,3 | pdf_vision |
| Ток (А) 50Гц | 5,1/2,9-5,3 / 5,1/2,9-5,3 / 8,3/4,7-9 / 11,4/6,6 / 11,4/6,6 | pdf_vision |
| Ток (А) 60Гц | 5,0/2,9-5,6 / 5,0/2,9-5,6 / 10,6/6-7,9 / 18,5/10,7 / 18,5/10,7 | pdf_vision |
| Частота вращения (мин⁻¹) 50Гц | 1740 | pdf_vision |
| Частота вращения (мин⁻¹) 60Гц | 2080 | pdf_vision |
| Уровень шума (дБ(А)) 50Гц | 70 / 72 / 75 / 73 / 67 | pdf_vision |
| Уровень шума (дБ(А)) 60Гц | 76 / 76 / 76 / 76 / 77 | pdf_vision |
| Масса (кг) | 140 / 135 / 188 / 215 / 235 | pdf_vision |
| Масло (л) | 0,068 | pdf_vision |
| Вода (л/ч) | 0,005 | pdf_vision |
Графики / чертежи

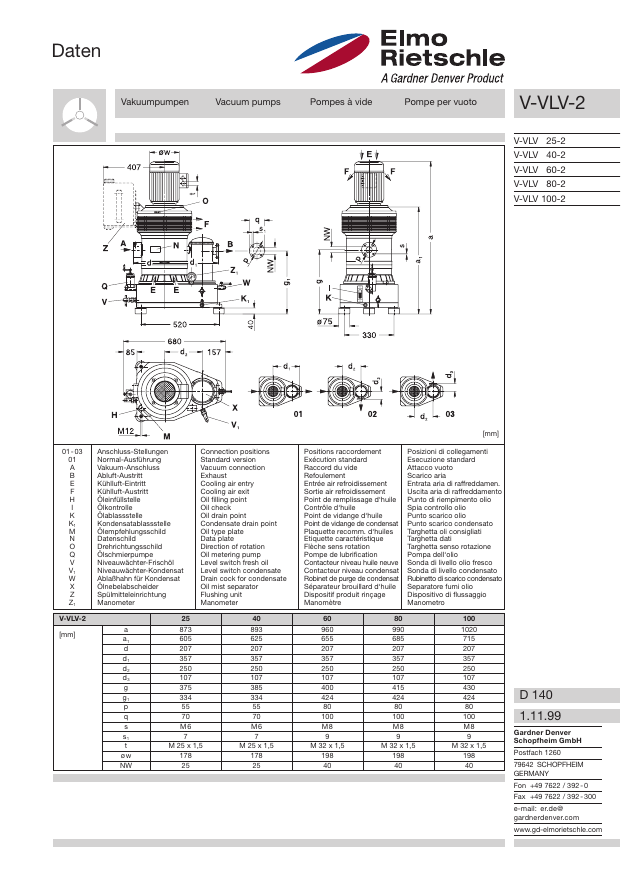

dimension_drawing
Технический чертёж габаритных размеров вакуумных насосов V-VLV-2 (Elmo Rietschle) с таблицей размеров и условных обозначений подключений
Документы
• Двухступенчатый вакуумный насос в вертикальном исполнении
• Масляная смазка защищает камеру насоса от коррозионных паров
• Может использоваться в комбинации с кулачковым вакуумным насосом
