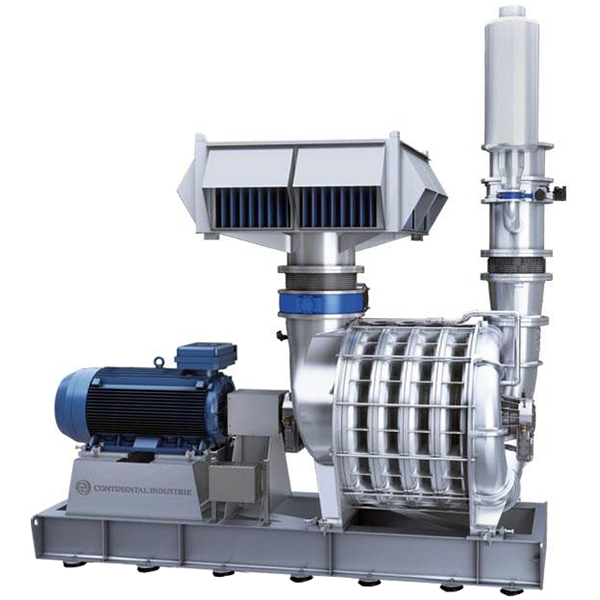

Центробежная воздуходувка Continental Industrie Model 600
Бренд: Continental Industrie ✓ обогащена интересно: producer не найден фото с blms.ru
Характеристики (27)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 700, PN 10 | blms_full |
| Фланец (выход) | DN 600, PN 10 | blms_full |
| Производительность, м³/ч | 57 250 | blms_full |
| Частота вращения, об/мин | 3570 | blms_full |
| Избыточное давление, бар (изб.) | 1,7 | blms_full |
| Количество ступеней | от 1 до 6 (литой корпус) | producer |
| Фланец (вход) | 24″ (612 мм), PN 10 DN 600 | producer |
| Фланец (выход) | 2,5″ (65 мм), PN 10 DN 500 | producer |
| Частота вращения, об/мин | 3550 (прямой привод, 60 Гц) | producer |
| Смазка | масло с постоянным уровнем | producer |
| Диаметр рабочего колеса, мм | 890–915 | producer |
| Окружная скорость колеса, м/с | 172 | producer |
| Критическая частота вращения (6 ступеней), об/мин | 3725 | producer |
| Передача | прямая или клиноременная (v-gear) | producer |
| Допустимая вибрация | 4,5 мм/с (размах 4,5 mils) | producer |
| Конец вала | 95 мм (3¾″) | producer |
| Корпус подшипников | чугун FGL 250 | producer |
| Головка и секции | чугун FGL 250 | producer |
| Поперечина | холоднотянутая сталь A60, Ø20 мм | producer |
| Уплотнение (воздух) | 2 графитовых кольца на каждом конце | producer |
| Уплотнение (газ) | 4 угольных кольца с подачей инертного газа | producer |
| Подшипники | шариковые 6320 C3 по AFBMA B10 | producer |
| Вал | сталь 42CrMo4 (опция — нержавеющая) | producer |
| Рабочие колёса | алюминий 6061/6082 T6 | producer |
| Постамент двигателя | нержавеющая сталь | producer |
| Рама | оцинкованная углеродистая сталь UPN | producer |
| Шум | соответствие OSHA (возможна сертификация)传动 | producer |
Документы
—
Материал конструкции
Крышки, секции, корпус Подшипника: Литый чугун FGL 250
Стяжки: диаметр 15/16 " (24 мм), сталь A60
Герметик: Силикон RTV Is502
Уплотнения (ВОЗДУХ): Графитовые кольца на каждом конце
Уплотнения (ГАЗ): Четыре графитных кольца на каждом конце с подачей инертных газов
Подшипники: Шариковый подшипник 6320 C3 стандарт FBMA B10
Вал: Углеродистая сталь 42 Cr Mo 4 (возможно исполнение из нержавеющей стали)
Рабочие колёса: Алюминий Al Si 10 Mg
Отражательные кольца: Нержавеющая сталь
Опора двигателя: Катаная углеродистая сталь
Установка рамы-основания: Анкерные болты
Уровень шума: В соответствии стандартам OSHA (возможно проведение сертификационных испытаний)
Фланец (вход)
DN 700, PN 10
Фланец (выход)
DN 600, PN 10
Обогащение: данные производителя
| Параметр | Значение | Источник |
|---|---|---|
| Количество ступеней | от 1 до 6 (литой корпус) | производ. |
| Фланец (вход) | 24″ (612 мм), PN 10 DN 600 | производ. |
| Фланец (выход) | 2,5″ (65 мм), PN 10 DN 500 | производ. |
| Частота вращения, об/мин | 3550 (прямой привод, 60 Гц) | производ. |
| Смазка | масло с постоянным уровнем | производ. |
| Диаметр рабочего колеса, мм | 890–915 | производ. |
| Окружная скорость колеса, м/с | 172 | производ. |
| Критическая частота вращения (6 ступеней), об/мин | 3725 | производ. |
| Передача | прямая или клиноременная (v-gear) | производ. |
| Допустимая вибрация | 4,5 мм/с (размах 4,5 mils) | производ. |
| Конец вала | 95 мм (3¾″) | производ. |
| Корпус подшипников | чугун FGL 250 | производ. |
| Головка и секции | чугун FGL 250 | производ. |
| Поперечина | холоднотянутая сталь A60, Ø20 мм | производ. |
| Уплотнение (воздух) | 2 графитовых кольца на каждом конце | производ. |
| Уплотнение (газ) | 4 угольных кольца с подачей инертного газа | производ. |
| Подшипники | шариковые 6320 C3 по AFBMA B10 | производ. |
| Вал | сталь 42CrMo4 (опция — нержавеющая) | производ. |
| Рабочие колёса | алюминий 6061/6082 T6 | производ. |
| Постамент двигателя | нержавеющая сталь | производ. |
| Рама | оцинкованная углеродистая сталь UPN | производ. |
| Шум | соответствие OSHA (возможна сертификация)传动 | производ. |
Жизненный цикл: active
Факты производителя: Страница даёт материалы конструкций (чугун FGL 250, вал 42CrMo4, колёса Al 6061/6082 T6), варианты 600.01–600.06 с габаритами и массой, уплотнения для воздуха/газа, вибрацию 4,5 мм/с. Внимание: данные производителя расходятся с нашей карточкой — вход DN 600 (не DN 700), выход DN 500, частота 3550 об/мин, производительность не указана.
