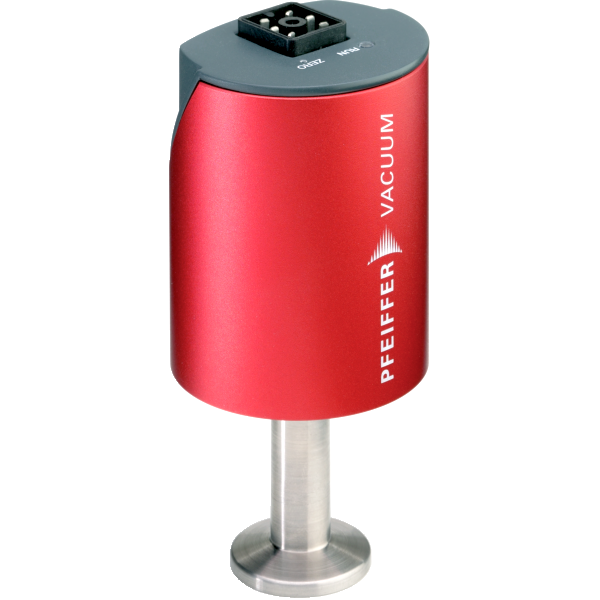

Мембранно-ёмкостный вакуумметр Pfeiffer Vacuum ActiveLine CMR 365
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (46)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 5 - 50 | blms_full |
| Соединительный фланец | DN 16 ISO-KF; DN 16 CF-F | blms_full |
| Диапазон измерений, гПа | 1 · 10⁻⁵ – 1,1 · 10⁻¹ | blms_full |
| Макс. температура отжига, °C | ≤ 110 | blms_full |
| Тип сенсора | Ёмкостный | blms_full |
| Макс. давление, гПа | 1,3·10³ | blms_full |
| Output signal | Measuring range 1 – 9.8 V | |
| Temperature effect | on zero point 0,02 % F.S./°C | |
| Temperature effect | on range 0.03 % of measured value/ °C | |
| Temperature | Storage, max +65 °C | |
| Temperature | Storage, min -40 °C | |
| Bakeout temperature at the flange ≤110 °C | ≤230 °F | ≤383.15 K | |
| Output signal | Minimum load 10 kΩ | |
| Pressure max. 1.3 · 103 hPa | 9.75 · 102 Torr | 1.3 · 103 mbar | |
| Full scale 0.1 hPa | 0.075 Torr | 0.1 mbar | |
| Weight 0.33 kg | 0.73 lb | |
| Output signal | Minimum load 10 kΩ | |
| Модель | CMR 365, 0.1 hPa F.S., DN 16 ISO-KF | pdf_vision |
| Выходной сигнал / Диапазон измерений | 1 – 9 В | pdf_vision |
| Диапазон измерений | 1·10⁻⁵ … 1.1·10⁻² hPa | pdf_vision |
| Материалы, контактирующие со средой | Ceramic (Al₂O₃ ≥ 99.5 %), Stainless steel (AISI 316L) | pdf_vision |
| Материал фланца | Stainless steel 1.4404 (AISI 316L) | pdf_vision |
| Температура прогрева на фланце | ≤150 °C | pdf_vision |
| Влияние температуры, нулевая точка | 0.02 % F.S./°C | pdf_vision |
| Влияние температуры на диапазон | 0.03 % от измеренного значения / °C | pdf_vision |
| Анод | 130/22Z | pdf_vision |
| Рабочая температура | 5 – 50 °C | pdf_vision |
| Макс. температура хранения | +65 °C | pdf_vision |
| Мин. температура хранения | -40 °C | pdf_vision |
| Точность измерений | 0.5 % от измеренного значения | pdf_vision |
| Метод измерения | Capacitive | pdf_vision |
| Входное напряжение | 14 – 30 В DC | pdf_vision |
| Объём | ≤0.6 см³ | pdf_vision |
| Ток на выходе при фланцевой температуре | ≤110 °C / ≤230 °F / ≤383.15 K | pdf_vision |
| Мин. нагрузка выходного сигнала | 10 кОм | pdf_vision |
| Макс. давление | 1.3·10⁵ hPa / 9.75·10² Torr / 1.3·10² mbar | pdf_vision |
| Полная шкала | 0.1 hPa / 0.075 Torr / 0.1 mbar | pdf_vision |
| Вес | 0.33 кг / 0.73 фнт | pdf_vision |
| Разрешение | 0.003 % F.S. | pdf_vision |
| Макс. избыточное давление | 1.3·10² hPa | pdf_vision |
| Время отклика | 130 мс | pdf_vision |
| Макс. потребляемая мощность | 1 Вт | pdf_vision |
| Мин. нагрузка выходного сигнала (сигнал) | 10 кОм | pdf_vision |
| Присоединение фланца | DN 16 ISO-KF | pdf_vision |
| Вес (повтор) | 0.33 кг | pdf_vision |
| Номер для заказа | PT R24 641 | pdf_vision |
Графики / чертежи
dimension_drawing

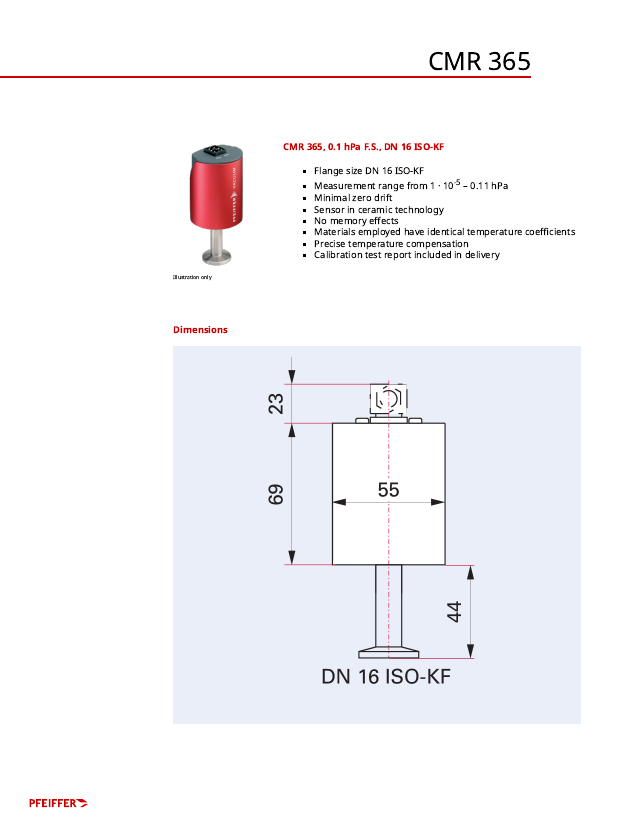

Техническая страница датчика CMR 365: фото прибора, характеристики и чертёж с размерами (DN 16 ISO-KF)
Документы
Рабочая температура, °C
5 - 50
Соединительный фланец
DN 16 ISO-KF; DN 16 CF-F
Диапазон измерений, гПа
1 · 10⁻⁵ – 1,1 · 10⁻¹
Макс. температура отжига, °C
≤ 110
Тип сенсора
Ёмкостный
Макс. давление, гПа
1,3·10³
Спецификация Pfeiffer Vacuum ActiveLine CMR 365
2,7 Мб
