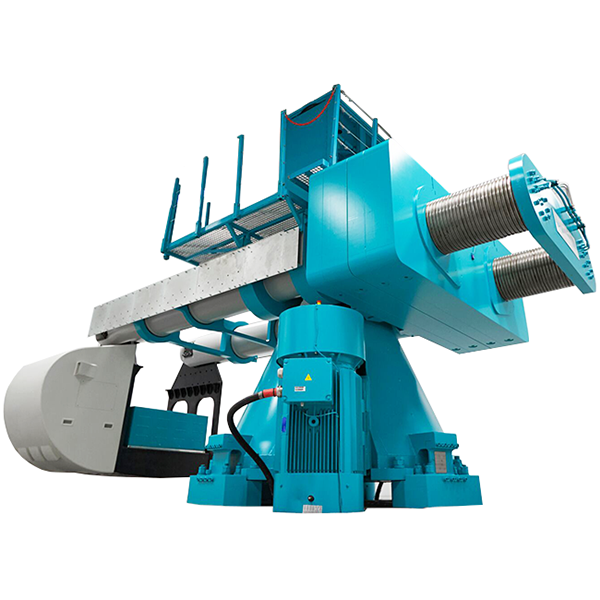

Геотехнические центрифуги Actidyn Systemes C70
Бренд: Actidyn PDF интересно: producer не найден фото с blms.ru
Характеристики (48)
| Параметр | Значение | Источник |
|---|---|---|
| Радиус, м | 4 | blms_full |
| Ширина корзины, м | 1 | blms_full |
| Длина корзины, м | 1 | blms_full |
| Глубина корзины, м | 1 | blms_full |
| Макс. ускорение, g | 130 | blms_full |
| Макс. нагрузка при макс. ускорении, кг | 1200 | blms_full |
| Макс. нагрузка, кг | 2200 | blms_full |
| Макс. ускорение при макс. нагрузке, g | 100 | blms_full |
| Потребляемая мощность при макс. ускорении, кВт | 200 | blms_full |
| model | C70-2 | pdf_vision |
| platform_radius | 4 m | pdf_vision |
| nominal_radius | 3.5 m | pdf_vision |
| platform_width | 1 m | pdf_vision |
| platform_depth | 1.1 m | pdf_vision |
| container_height | 1 m | pdf_vision |
| maximum_usable_height | 1.5 m | pdf_vision |
| payload_mass_max | 2000 kg | pdf_vision |
| acceleration_at_maximum_payload | 100 g | pdf_vision |
| payload_mass_at_max_acceleration | 1200 kg | pdf_vision |
| acceleration_range | 5 to 130 g | pdf_vision |
| acceleration_accuracy | +/- 0.2 g | pdf_vision |
| vibration_at_platform_max | 0.3 gRMS | pdf_vision |
| maximum_operating_imbalance | +/- 80 kN | pdf_vision |
| installed_power | 200 kVA | pdf_vision |
| motor_speed_range | 160 to 1280 Rpm | pdf_vision |
| transmission_ratio | 8/1 | pdf_vision |
| centrifuge_boom_rate | 20 to 160 Rpm | pdf_vision |
| power_consumption_at_100_gs | 120 kW | pdf_vision |
| power_consumption_at_130_gs | 160 kW | pdf_vision |
| mains_supply | 380 / 410 V | pdf_vision |
| power_rings_current_rating | 100 A | pdf_vision |
| power_rings_line_voltage | 410 VRMS | pdf_vision |
| power_rings_number_of_lines | 4 | pdf_vision |
| signal_slip_rings_current_rating | 1 A | pdf_vision |
| signal_slip_rings_operating_voltage_DC | 110 V | pdf_vision |
| signal_slip_rings_noise | 10 mΩRMS | pdf_vision |
| signal_slip_rings_quantity | up to 80 | pdf_vision |
| signal_slip_rings_frequency | DC to 10 MHz | pdf_vision |
| optical_rotary_joint_number_of_passages | 2 | pdf_vision |
| optical_coupling_ethernet_ports | 16 | pdf_vision |
| optical_rotary_joint_transmission_rate | 100 gHz | pdf_vision |
| hydraulic_rotary_joint_number_of_passages_max | 6 | pdf_vision |
| hydraulic_pressure_rating | 10 to 200 bars | pdf_vision |
| hydraulic_flow | 10 to 150 l/min | pdf_vision |
| hydraulic_fluid_temperature | 10 to 50 °C | pdf_vision |
| automatic_balancing_range | 60 kN | pdf_vision |
| balancing_resolution | +/- 1 kN | pdf_vision |
| balancing_time | 60 s | pdf_vision |
Документы
Среди множества параметров, определяющих и характеризующих геотехническую центрифугу ACTIDYN, наиболее очевидным является расстояние между валами двойного рычага, несущего корзину. Именно это расстояние определяет длину корзины и, следовательно, максимальный размер вашей модели для тестирования на центрифуге.
C70 является последней перед входом в диапазон гигантских центрифуг (длина корзины которых более 1 метра). Таков порог, за которым технологии и ноу-хау в начале нового века требуют различных материалов, форм и концепций.
Центрифуга оснащена:
радиусом платформы 4 м
экспериментальной платформой 1,1 x 1 м
грузоподъемностью 2 000 кг при 100 г; 130 г, 1 200 кг
электрическими и оптическими каналами
Quake Simulator и система сбора данных
гидравлическими поворотными соединениями и силовыми кольцами
автоматической балансировкой
