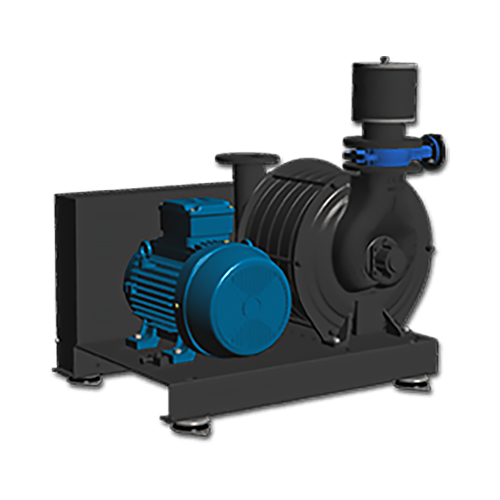

Центробежная воздуходувка Continental Industrie Model 008

Бренд: Continental Industrie PDF интересно: producer не найден фото с blms.ru

Характеристики (21)

ПараметрЗначениеИсточник
Фланец (вход)4” (100 мм), DN 100, PN 10blms_full
Фланец (выход)2.5” (65 мм), DN 65, PN 10blms_full
Производительность, м³/ч1 020blms_full
Частота вращения, об/мин3600 об/мин с прямым приводом (60Hz), 6400 с приводом от клиноременной передачиblms_full
Избыточное давление, бар (изб.)0,72blms_full
ЧИСЛО СТУПЕНЕЙОТ 1 ДО 10 (литые)pdf
СОЕДИНЕНИЕ НА ВСАСЕ4” (100 мм) ФЛАНЕЦ, DN 100, PN 10pdf
СОЕДИНЕНИЕ НА ВЫХОДЕ2.5” (65 мм) ФЛАНЕЦ, DN 65, PN 10pdf
РАБОЧАЯ СКОРОСТЬ3600 об/мин с прямым приводом (60Hz), 6400 с приводом отpdf
ДИАМЕТР ИМПЕЛЛЕРА14” (355,6 мм)pdf
ОКРУЖНАЯ СКОРОСТЬ ИМПЕЛЛЕРА217 f/s (66 м/с)pdf
ПЕРВАЯ КРИТИЧЕСКАЯ СКОРОСТЬ5257об/мин (10-ступеней)pdf
ДОПУСТИМАЯ ВИБРАЦИЯПолный размах 4,5 мм/сpdf
КОНЕЦ ВАЛА0.87” (22 мм), впускной конец привода стандартpdf
КОРПУС ПОДШИПНИКАЛитый чугун FGL 250pdf
СЕКЦИИЛитый алюминий Al Si 7 Mgpdf
СТЯЖКИ1/2” (12,7 мм) диаметр сталь A60pdf
ГЕРМЕТИКСиликон RTV IS502pdf
ПОДШИПНИКИШариковый подшипник 6305 C3pdf
ВАЛУглеродистая сталь С35 (возможно исполнение из нержавеющей стстали)pdf
РАБОЧИЕ КОЛЕСАЛитой алюминий Al Si 10 Mgpdf

Документы

📄 6r74ydr40zuct5nzobr0gormqmia9qnn.pdf
Материал конструкции Корпус подшипника: Литый чугун FGL 250 Секции: Литый алюминий Al Si 7 Mg Стяжки: 1/2” (12,7 мм) диаметр сталь A60 Герметик: Силикон RTV IS502 Уплотнения (ВОЗДУХ): Два графитных кольца на каждом конце Уплотнения (ГАЗ): Четыре графитных кольца на каждом конце с закачиванием инертных газов Подшипники: Шариковый подшипник 6305 C3 Вал: Углеродистая сталь С35 (возможно исполнение из нержавеющей стали) Рабочие колёса: Литой алюминий Al Si 10 Mg Опора двигателя: Конструкционная сталь Установка рамы-основания: Антивибрационные прокладки Фланец (вход) 4” (100 мм), DN 100, PN 10 Фланец (выход) 2.5” (65 мм), DN 65, PN 10
