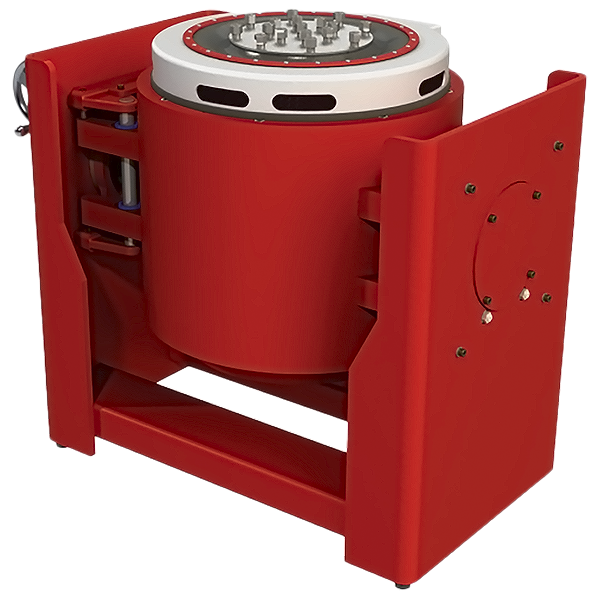

Воздухоохлаждаемый вибростенд Data Physics LE-624
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (48)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 26 700 | blms_full |
| Диаметр арматуры, мм | 648 | blms_full |
| Масса арматуры, кг | 54,4 | blms_full |
| Макс. перемещение (пик-пик), мм | 50,8 | blms_full |
| Макс. усилие (ШСВ), H | 26 700 | blms_full |
| Макс. ускорение (синус), g | 50 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 454 | blms_full |
| Диапазон рабочих частот, Гц | 5 - 3000 | blms_full |
| Модель | LE-612-3 / 616 / 624 Electrodynamic Shakers | pdf_vision |
| Серия | SignalForce LE-600 Series | pdf_vision |
| Пиковая сила | 6000 lbf (26.7 kN) | pdf_vision |
| Случайная сила (rms) | 6000 lbf (26.7 kN) | pdf_vision |
| Пиковая скорость | 79 in/sec (2.0 m/sec) | pdf_vision |
| Ход (пик-пик) | 1.0 дюйм (25.4 мм); 2.0 дюйм (50.8 мм) | pdf_vision |
| Диаметр арматуры | LE-612-3: 13.3 дюйма (337 мм); LE-616-3: 17.3 дюйма (440 мм); LE-624: 25.5 дюйма (648 мм) | pdf_vision |
| Адрес | 3100 De La Cruz Blvd., Suite 101, Santa Clara, CA 95054 | pdf_vision |
| Телефон | 408.437.0100 | pdf_vision |
| Сайт | dataphysics.com | pdf_vision |
| модель | LE-612-3 / 616 / 624 | pdf_vision |
| тип | Электродинамические вибростенды | pdf_vision |
| рабочая_температура_вибростенд | +40F to +100F (+4C to +38C) | pdf_vision |
| рабочая_температура_усилитель | +32F to +104F (+0C to +40C) | pdf_vision |
| тепловыделение_вибростенд | 13.5 kW | pdf_vision |
| тепловыделение_усилитель_3модуля | 3.9 kW | pdf_vision |
| тепловыделение_усилитель_4модуля | 5.3 kW | pdf_vision |
| тепловыделение_вентилятор | 1 kW | pdf_vision |
| акустический_шум_вибростенд | 108 dBA | pdf_vision |
| акустический_шум_усилитель | 75 dBA | pdf_vision |
| акустический_шум_вентилятор | 92 dBA | pdf_vision |
| влажность | <95% неконденсирующаяся | pdf_vision |
| расход_воздуха_вентилятор | 1300 CFM (36.8 m3/min) | pdf_vision |
| расход_воздуха_усилитель | 690 CFM (19.5 m3/min) на модуль; 920 CFM (26.1 m3/min) на модуль | pdf_vision |
| сжатый_воздух | 1 CFM @ 50 psi (0.03 m3/min at 6.2 Bar) | pdf_vision |
| диапазон_питания | 208 – 480 VAC (3 фазы) | pdf_vision |
| номинальная_мощность_3модуля | 45 kVA | pdf_vision |
| номинальная_мощность_4модуля | 60 kVA | pdf_vision |
| КПД | 95% | pdf_vision |
| частота_переключения | 50 kHz | pdf_vision |
| входной_импеданс | 1.5 V rms для полной мощности (10 k Ohm входной импеданс) | pdf_vision |
| выходное_напряжение | 200 V rms | pdf_vision |
| выходной_ток_3модуля | 249 A rms | pdf_vision |
| выходной_ток_4модуля | 332 A rms | pdf_vision |
| шум_и_фон | > 70 dB ниже полной мощности при закороченном входе | pdf_vision |
| вес_3модуля | 785 lbs (357 kg) | pdf_vision |
| вес_4модуля | 820 lbs (373 kg) | pdf_vision |
| размеры_усилителя | Высота 68.5" (1740 mm), Ширина 22" (561 mm), Глубина 50.5" (1283 mm) | pdf_vision |
| размеры_вентилятора | Высота 33" (826 mm), Ширина 27" (673 mm), Глубина 32" (808 mm) | pdf_vision |
Документы
Для всех моделей вибростендов доступны следующие решения:
Пневмоопоры для защиты от вертикальной вибрации;
Поворотная цапфа для испытаний с вертикальной и горизонтальной вибрацией;
Моноблочная конфигурация, в которой возбудитель и стол скольжения смонтированы на общей базе для тестирования по трём осям.
Все типы вибростендов большой мощности сконструированы на композиционных пластинах с использованием расположенных специальным образом подшипников. Вибростенд может дополнительно оснащаться системой автоматической балансировки, обеспечивающей стабильное положение движущихся элементов при загрузке или разгрузке испытательного стола.
Макс. усилие (Синус), Н
26 700
Диаметр арматуры, мм
648
Масса арматуры, кг
54,4
Макс. перемещение (пик-пик), мм
50,8
Макс. усилие (ШСВ), H
26 700
Макс. ускорение (синус), g
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
454
Диапазон рабочих частот, Гц
5 - 3000
