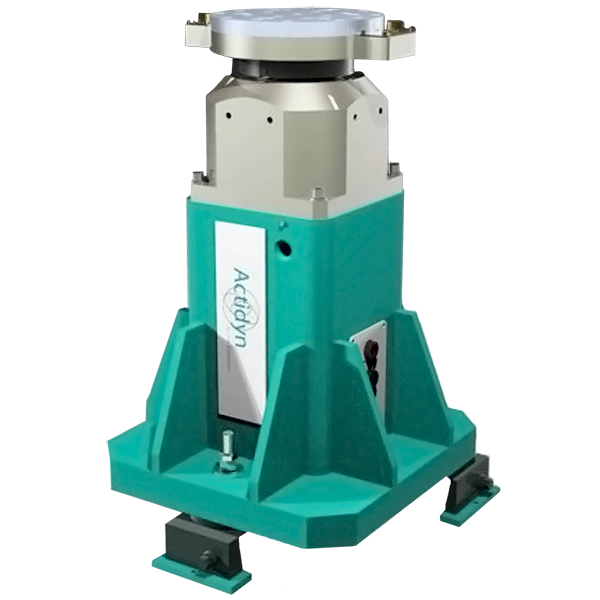

Одноосный симулятор движения Actidyn Systemes ST 1196
Бренд: Actidyn PDF интересно: producer не найден фото с blms.ru
Характеристики (43)
| Параметр | Значение | Источник |
|---|---|---|
| Диаметр стола, мм | 600 | blms_full |
| Макс. масса нагрузки, кг | 70 (100) | blms_full |
| Диаметр нагрузки, мм | 600 | blms_full |
| Высота нагрузки, мм | 400 | blms_full |
| Точность позиционирования, угл.сек. | ± 1 | blms_full |
| Диапазон скоростей вращения, °/с | ± 2 000 | blms_full |
| Полоса пропускания, Гц | > 50 | blms_full |
| chamber | 1.10-6 Torr | |
| RS232 | IEEE 488, Ethernet, High speed Scramnet | |
| Серия | ST 1100 | pdf_vision |
| Полезная нагрузка (макс) | 40 (70) кг для ST 1112/1114/1144; 70 (100) кг для ST 1194/1196 | pdf_vision |
| Диаметр | 200 мм (ST 1112), 400 мм (ST 1114/1144/1194), 600 мм (ST 1196) | pdf_vision |
| Высота | 200 мм (ST 1112), 540 мм (остальные) | pdf_vision |
| Диаметр стола | 200 мм / 400 мм / 600 мм | pdf_vision |
| Wobble | ±1 угл. сек | pdf_vision |
| Позиционирование | непрерывное (опция ограниченного вращения) | pdf_vision |
| Точность позиционирования | ±1 угл. сек | pdf_vision |
| Шаг команды | 0.036 угл. сек | pdf_vision |
| Повторяемость | ±0.2 угл. сек | pdf_vision |
| Диапазон скорости | ±2000 °/с | pdf_vision |
| Точность скорости | ±0.001 % | pdf_vision |
| Шаг команды скорости | 0.00001 °/с | pdf_vision |
| Стабильность | 0.0001 % | pdf_vision |
| Стабильность за 360° | 0.0001 % | pdf_vision |
| Стабильность за 10° | 0.0001 % | pdf_vision |
| Стабильность за 1° | 0.05 % | pdf_vision |
| Пиковый крутящий момент | 38 Нм (ST 1112/1114), 89 Нм (ST 1144), 309 Нм (ST 1194/1196) | pdf_vision |
| Номинальный крутящий момент | 8 Нм / 19 Нм / 65 Нм | pdf_vision |
| Инерция (без нагрузки) | 0.15 / 0.19 / 0.2 / 0.75 мНм·кг² | pdf_vision |
| Пиковое ускорение без нагрузки | 14000 / 11700 / 26800 / 70000 / 23000 °/с² | pdf_vision |
| Полоса пропускания серво | более 50 Гц | pdf_vision |
| Электрические токосъёмники | 30 каналов 2А (альтернативная конфигурация по запросу) | pdf_vision |
| Компьютерные интерфейсы | RS232, IEEE 488, Ethernet, высокоскоростной Scramnet | pdf_vision |
| Компания | ACTIDYN SYSTEMES SA | pdf_vision |
| Адрес | 1 rue du groupement Marina, 78990 ELANCOURT (FRANCE) | pdf_vision |
| Капитал | 170 000 € | pdf_vision |
| R.C.S. | Versailles Brc 0391988 - APE 7120B | pdf_vision |
| Телефон | +33 (0) 1 30 16 05 30 | pdf_vision |
| Факс | +33 (0) 1 30 16 05 33 | pdf_vision |
| contact@actidyn.com | pdf_vision | |
| Сайт | www.actidyn.com | pdf_vision |
| Источник | Motion Simulators 2008 catalog rev a | pdf_vision |
| Примечание | Конструкция и характеристики могут быть изменены без уведомления | pdf_vision |
Документы
Диапазон угловой скорости одноосевые столы ST 1196 может составлять от одного оборота в день до 10 000 градусов в секунду, что позволяет использовать их в широком спектре применения.
Запатентованная ACTIDYN технология динамического бесщеточного моделирования переменного тока, позволяет обеспечивать превосходную широкую полосу пропускания и удивительные динамические характеристики при минимальных затратах на техническое обслуживание.
Одноосный имитатор движения может быть оснащен:
климатической камерой: от -55 °C до 185 °C
вакуумной камерой: 1,10
Торр
индивидуальными электрическими контактными кольцами
оптоволоконным поворотным соединителем и сетью Ethernet
подвижным поворотным соединением
Диаметр стола, мм
600
Макс. масса нагрузки, кг
70 (100)
Диаметр нагрузки, мм
600
Высота нагрузки, мм
400
Точность позиционирования, угл.сек.
± 1
Диапазон скоростей вращения, °/с
± 2 000
Полоса пропускан
