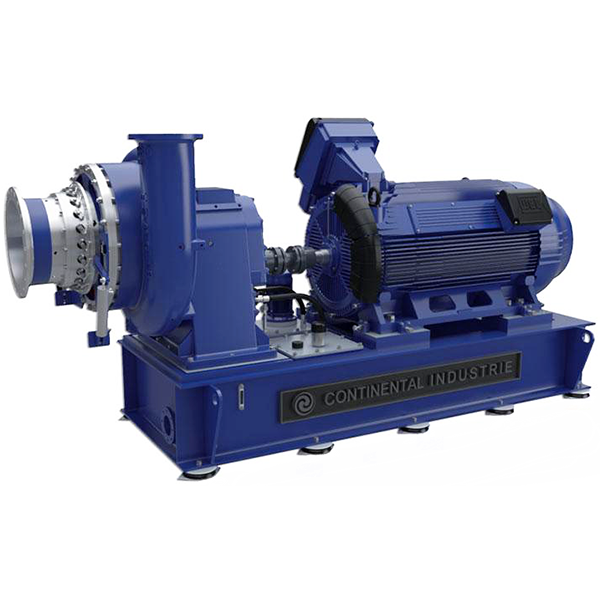

Турбовоздуходувка Continental Industrie CC-340
Бренд: Continental Industrie PDF интересно: producer не найден фото с blms.ru
Характеристики (34)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 450 | blms_full |
| Фланец (выход) | DN 350 | blms_full |
| Производительность, м³/ч | 4 200 - 18 500 | blms_full |
| Мощность, кВт | 40 - 850 | blms_full |
| Материал конструкции | литый чугун EN-GJL-250 | blms_full |
| Избыточное давление, бар (изб.) | 0,25 - 1,9 | blms_full |
| Уровень шума, дБ | 88 | blms_full |
| Inlet connection | DN 450 | |
| Outlet connection | DN 350 | |
| Impeller diameter (min-max) | 320-360 mm | |
| Impeller tip speed | 87-113 m/s | |
| Shaft end | 80 | |
| Noise level | Below 88dB(A) | |
| Casing | Cast iron EN-GJL-250 | |
| Impeller | Aluminium En-AW-7022 or EN-AW-7075 | |
| Shaft | Carbon steel 42 Cr Mo4 | |
| Helical gear | Carbon steel 34 CrNiMo6 | |
| Модель | CC340 | pdf_vision |
| Входное соединение | DN 450 | pdf_vision |
| Выходное соединение | DN 350 | pdf_vision |
| Смазка | Масло | pdf_vision |
| Диаметр рабочего колеса (мин-макс) | 320-360 мм | pdf_vision |
| Частота вращения рабочего колеса | 87-113 мм/с | pdf_vision |
| Привод | Прямой привод или редуктор | pdf_vision |
| Конец вала | 80 | pdf_vision |
| Уплотнение вала | Симмеринговое кольцо | pdf_vision |
| Уплотнения вала рабочего колеса | Двусторонний лабиринт с приемником утечек | pdf_vision |
| Установка рамы основания | Виброизолирующие прокладки | pdf_vision |
| Уровень шума | Ниже 88dB(A) | pdf_vision |
| Корпус | Чугун EN-GJL250 | pdf_vision |
| Рабочее колесо | Алюминий EN-AW-7022 или EN-AW-7075 | pdf_vision |
| Вал | Углеродистая сталь 42 Cr Mo4 | pdf_vision |
| Цилиндрическая шестерня | Углеродистая сталь 34 CrNiMo6 | pdf_vision |
| Подшипники | Подшипники скольжения | pdf_vision |
Документы
Смазка: масло
Привод: прямой привод или коробка передач
Уплотнения приводного вала: цилиндрическое кольцо
Уплотнение вала импеллера: двустороннее лабиринтное уплотнение вала
Установка: удар поглощающие подушки
Рабочее колесо: Алюминий En-AW-7022 или EN-AW-7075
Вал: углеродистая сталь 42 Cr Mo4
Косозубая передача: углеродистая сталь 34 CrNiMo6
Подшипники: подшипник скольжения
Фланец (вход)
DN 450
Фланец (выход)
DN 350
