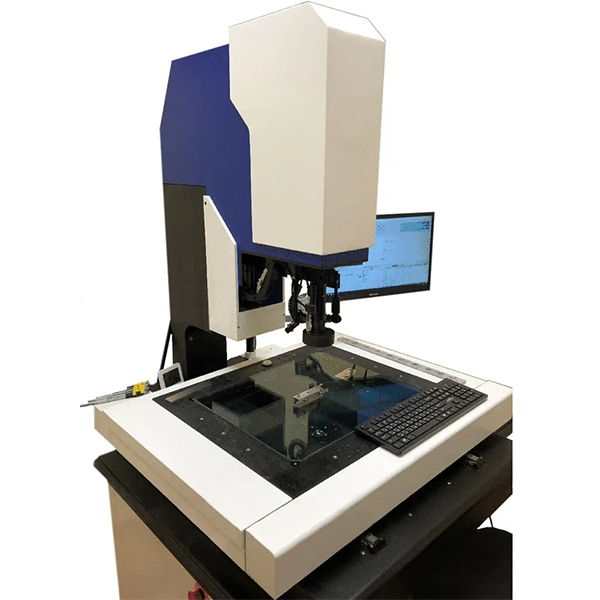

Видеоизмерительная система MBZ 500 CNC (с ЧПУ)
Бренд: — интересно: producer не найден фото с blms.ru
Характеристики (23)
| Параметр | Значение | Источник |
|---|---|---|
| Габариты (ДxШxВ), мм | 800 х 900 х 1020 | blms_full |
| Вес, кг | 500 | blms_full |
| Диапазон измерений длины по оси X, мм | 0 - 500 | blms_full |
| Диапазон измерений длины по оси Y, мм | 0 - 400 | blms_full |
| Погрешность длины в направлении одной оси (X;Y), мкм | ±(3+L/200) | blms_full |
| Погрешность длины в плоскости двух осей (X, Y), мкм | ±(4,5+L/200) | blms_full |
| Погрешность измерений длины (микроскопы «Т») по одной оси (X;Y), мкм | ±(2+L/200) | blms_full |
| Погрешность измерений длины (микроскопы «Т») в плоскости (X, Y), мкм | ±(2,9+L/200) | blms_full |
| Погрешность измерений длины (микроскопы «ТТ») по одной оси (X;Y), мкм | ±(1,5+L/100) | blms_full |
| Погрешность измерений длины (микроскопы «ТТ») в плоскости (X, Y), мкм | ±(2,5+L/100) | blms_full |
| Цена единицы наименьшего разряда при измерении длины, мм | 0,001; 0,0005; 0,0001; 0,00001; 0,000001 | blms_full |
| Диапазон измерений угла, ° | 0 - 360 | blms_full |
| Цена единицы наименьшего разряда при измерении плоского угла, " | 1 | blms_full |
| Пределы допускаемой абсолютной погрешности при измерении плоского угла, " | ± 20 | blms_full |
| Макс. масса измеряемой детали, кг | 30 | blms_full |
| Переменное увеличение объектива | 0,7 - 4,5X (опционально до 100X) | blms_full |
| Увеличение на мониторе | 28 - 180X (опционально до 2800X) | blms_full |
| Диапазон измерений длины по оси Z, мм | 0 - 200 (опционально до 400) | blms_full |
| Погрешность измерений длины (микроскопы «Т») в направлении оси Z, мкм | ±(2+L/100) | blms_full |
| Погрешность измерений длины (микроскопы «ТТ») в направлении оси Z, мкм | ±(2+L/100) | blms_full |
| Модификация с ЧПУ | Да | blms_full |
| Фокусировка | Автоматическая | blms_full |
| Погрешность длины в направлении оси Z, мкм | ±(3+L/100) | blms_full |
Документы
—
Качественная оптическая техника собственного производства. По своей функциональности видеоизмерительные машины не уступают зарубежным аналогам, зато стоят намного дешевле.
Основные функции программного обеспечения:
Измерения основных геометрических элементов: определение точек, расстояния между точками, линий, окружностей, дуги, овалов, прямоугольников и кривых.
Основные измерительные функции, возможности:
автоматически находить оптимальные граничные точки (функция сканирования контура), автоматически измерять и определять линии, окружности, дуги и другие геометрические элементы;
возможность построения дополнительных геометрических элементов на основе уже измеренных элементов (Н-р. Точка пересечения двух прямых, построение прямой параллельно (перпендикулярно) заданной прямой и др.).
Измерение совмещенных элементов: объединение точек, линий и окружностей, расчёт расстояний, углов, линий и
