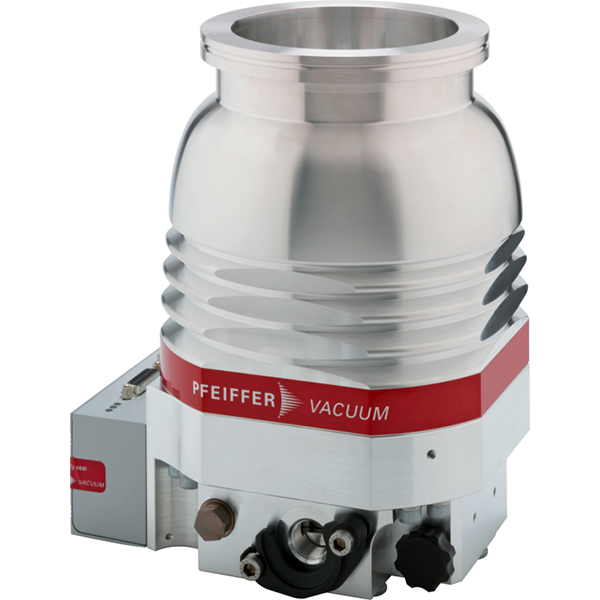

Гибридные турбомолекулярные насосы серии HiPace 350
Бренд: — PDF интересно: producer не найден фото с blms.ru
Характеристики (66)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 100 ISO-K/ISO-F/CF-F | blms_full |
| Фланец (выход) | DN 16 ISO-KF / G 3/8“ | blms_full |
| Вес, кг | 7 | blms_full |
| Температура охлаждающей жидкости, °C | 15 – 25 | blms_full |
| Частота вращения, об/мин | 66 000 | blms_full |
| Скорость откачки по N₂, л/с | 300 | blms_full |
| Скорость откачки по H₂, л/с | 300 | blms_full |
| Скорость откачки по He, л/с | 350 | blms_full |
| Скорость откачки по Ar, л/с | 270 | blms_full |
| Коэффициент сжатия N₂ | > 1 · 10¹¹ | blms_full |
| Коэффициент сжатия H₂ | 2 · 10⁶ | blms_full |
| Коэффициент сжатия He | > 1 · 10⁸ | blms_full |
| Коэффициент сжатия Ar | > 1 · 10¹¹ | blms_full |
| Производительность по N₂, мбар·л/с | 2 | blms_full |
| Производительность по H₂, мбар·л/с | 11 | blms_full |
| Производительность по He, мбар·л/с | 7 | blms_full |
| Производительность по Ar, мбар·л/с | 0,7 | blms_full |
| Предельное остаточное давление N₂, мбар | 10 | blms_full |
| Время запуска, мин. | 5,3 | blms_full |
| Вариант монтажа | В любом положении | blms_full |
| Рабочее напряжение, В DC | 24 / 48 | blms_full |
| Уровень шума, дБ | ≤50 | blms_full |
| Название | HiPace 350/450 — Турбомолекулярные вакуумные насосы | pdf_vision |
| Производитель | Pfeiffer Vacuum + Fab Solutions (часть BUSCH GROUP) | pdf_vision |
| Pumping speed for N₂ (HiPace 350) | 300 l/s | pdf_vision |
| Pumping speed for N₂ (HiPace 450) | 380 l/s | pdf_vision |
| Pumping speed for H₂ (HiPace 350) | 300 l/s | pdf_vision |
| Pumping speed for H₂ (HiPace 450) | 330 l/s | pdf_vision |
| Pumping speed for He (HiPace 350) | 300 l/s | pdf_vision |
| Pumping speed for He (HiPace 450) | 330 l/s | pdf_vision |
| Pumping speed for Ar (HiPace 350) | 270 l/s | pdf_vision |
| Pumping speed for Ar (HiPace 450) | 350 l/s | pdf_vision |
| Compression ratio for N₂ (HiPace 350) | 1·10⁹ | pdf_vision |
| Compression ratio for N₂ (HiPace 450) | 1·10⁹ | pdf_vision |
| Compression ratio for H₂ (HiPace 350) | 2·10³ | pdf_vision |
| Compression ratio for H₂ (HiPace 450) | 2·10³ | pdf_vision |
| Compression ratio for He (HiPace 350) | 1·10⁴ | pdf_vision |
| Compression ratio for He (HiPace 450) | 1·10⁴ | pdf_vision |
| Compression ratio for Ar (HiPace 350) | 1·10⁹ | pdf_vision |
| Compression ratio for Ar (HiPace 450) | 1·10⁹ | pdf_vision |
| Gas throughput at final rotational speed for N₂ (HiPace 350) | 3 hPa l/s | pdf_vision |
| Gas throughput at final rotational speed for N₂ (HiPace 450) | 3 hPa l/s | pdf_vision |
| Gas throughput at final rotational speed for H₂ (HiPace 350) | 11 hPa l/s | pdf_vision |
| Gas throughput at final rotational speed for H₂ (HiPace 450) | 11 hPa l/s | pdf_vision |
| Gas throughput at final rotational speed for He (HiPace 350) | 7 hPa l/s | pdf_vision |
| Gas throughput at final rotational speed for He (HiPace 450) | 7 hPa l/s | pdf_vision |
| Gas throughput at final rotational speed for Ar (HiPace 350) | 6.7 hPa l/s | pdf_vision |
| Gas throughput at final rotational speed for Ar (HiPace 450) | 6.7 hPa l/s | pdf_vision |
| Forevacuum max. for N₂ (HiPace 350) | 10 hPa | pdf_vision |
| Forevacuum max. for N₂ (HiPace 450) | 10 hPa | pdf_vision |
| Run-up time (HiPace 350) | 3.5 min | pdf_vision |
| Run-up time (HiPace 450) | 5.3 min | pdf_vision |
| Sound pressure level (EN ISO 2151) (HiPace 350) | 50 dBA | pdf_vision |
| Sound pressure level (EN ISO 2151) (HiPace 450) | 50 dBA | pdf_vision |
| Weight approx. (HiPace 350) | 7.2 kg | pdf_vision |
| Weight approx. (HiPace 450) | 7 kg | pdf_vision |
| communication_interface_standard_HiPace350 | RS-485, remote | pdf_vision |
| communication_interface_standard_HiPace450 | RS-485, remote | pdf_vision |
| mounting_orientation_HiPace350 | arbitrary | pdf_vision |
| mounting_orientation_HiPace450 | arbitrary | pdf_vision |
| gas_inlet_outlet_HiPace350 | DN 100 ISO-K/ISO-F / CF-F / DN 16 ISO-KF / G 3/8" | pdf_vision |
| gas_inlet_outlet_HiPace450 | DN 160 ISO-K/ISO-F / CF-F / DN 16 ISO-KF / G 3/8" | pdf_vision |
| website | www.pfeiffer-vacuum.com | pdf_vision |
| date | 03.07.2025 | pdf_vision |
| page | 3/3 | pdf_vision |
| copyright | © Pfeiffer Vacuum | pdf_vision |
Документы
Основанные на гибридном подшипнике, комбинации керамического шарикоподшипника на стороне форвакуума и радиальных подшипников с постоянным магнитом на стороне высокого вакуума, эти турбонасосы HiPace обладают особо прочной конструкцией подшипника, которая обеспечивает максимальную надежность.
Экономически эффективный
Инновационная конструкция ротора турбонасоса обеспечивает исключительную скорость откачки легких газов, полную совместимость с резервными насосами и высокую пропускную способность газа, а также превосходное сжатие легких газов. Это обеспечивает высокую степень экономичности и гибкости, поскольку насосы могут устанавливаться в любом положении.
Множество интерфейсов
Встроенный электронный привод HiPace обеспечивает широкий спектр коммуникационных интерфейсов, включая ProfiNet и EtherCAT, без увеличения размера. Функции дистанционного управления позволяют анализировать данные на
