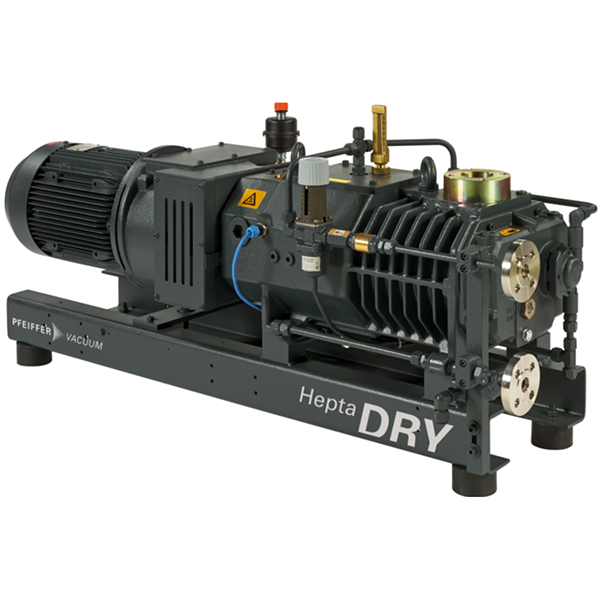

Винтовой вакуумный насос Pfeiffer Vacuum Hepta 100
Бренд: Pfeiffer PDF частично фото с blms.ru
Характеристики (51)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | G 1½" | blms_full |
| Фланец (выход) | G 1½" | blms_full |
| Вес, кг | 264 | blms_full |
| Производительность, м³/ч | 110 | blms_full |
| Мин. расход охлаждающей жидкости, л/ч | 360 | blms_full |
| Макс. расход охлаждающей жидкости, л/ч | 120 | blms_full |
| Давление охлаждающей жидкости, мбар | 3000 - 6000 | blms_full |
| Температура охлаждающей жидкости, °C | 10 - 25 | blms_full |
| Мощность, кВт | 3,5 | blms_full |
| Частота вращения, об/мин | 3000 | blms_full |
| Класс защиты | IP55 | blms_full |
| Предельное давление, мбар | 0,05 | blms_full |
| Уровень шума, дБ | 70 | blms_full |
| Ambient temperature 0-50 °C | 32-122 °F | 273-323 K | |
| Cooling water temperature 10-25 °C | 50-77 °F | 283-298 K | |
| Mains requirement | voltage 50 Hz 190 – 208/380 – 415 V | |
| Nominal rotation speed at 50 Hz 3,000 rpm | 3,000 min-1 | |
| Weight 264 kg | 582.01 lb | |
| Please contact us | T +49 6441 802-0 | |

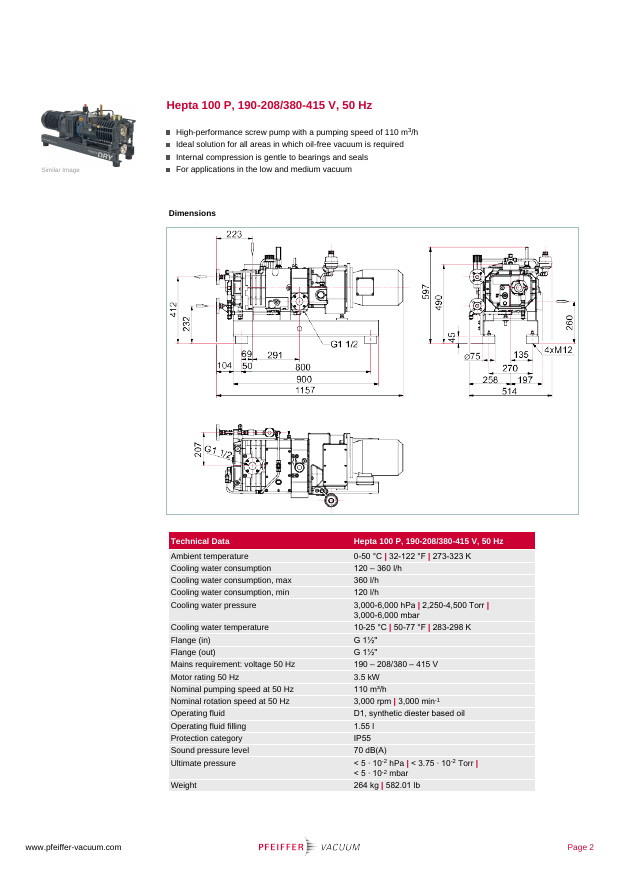

| Модель | Hepta 100 P, 190-208/380-415 V, 50 Hz | pdf_vision |
| Производительность | 110 m³/h | pdf_vision |
| Температура окружающей среды | 0-50 °C | 32-122 °F | 273-323 K | pdf_vision |
| Потребление охлаждающей воды | 120 – 360 l/h | pdf_vision |
| Макс. потребление охлаждающей воды | 360 l/h | pdf_vision |
| Мин. потребление охлаждающей воды | 120 l/h | pdf_vision |
| Давление охлаждающей воды | 3,000-6,000 hPa | 2,250-4,500 Torr | 3,000-6,000 mbar | pdf_vision |
| Температура охлаждающей воды | 10-65 °C | 50-77 °F | 283-338 K | pdf_vision |
| Фланец (вход) | G 1 1/2" | pdf_vision |
| Фланец (выход) | G 1 1/2" | pdf_vision |
| Напряжение питания 50 Hz | 190 – 208/380 – 415 V | pdf_vision |
| Мощность двигателя 50 Hz | 3.5 kW | pdf_vision |
| Номинальная частота вращения 50 Hz | 1 150 min⁻¹ | pdf_vision |
| Номинальная частота вращения 50 Hz (2) | 3,000 rpm | 3,000 min⁻¹ | pdf_vision |
| Тип масла | D1, synthetic ester based oil | pdf_vision |
| Заправочный объём масла | 0.55 l | pdf_vision |
| Класс защиты | IP55 | pdf_vision |
| Уровень шума | 70 dB(A) | pdf_vision |
| Предельное давление | < 5 · 10⁻² hPa | < 3.75 · 10⁻² Torr | < 5 · 10⁻² mbar | pdf_vision |
| Вес | 264 kg | 582.01 lb | pdf_vision |
| Габаритная длина | 1157 mm | pdf_vision |
| Габаритная высота | 568 mm | pdf_vision |
| Габаритная ширина | 314 mm | pdf_vision |
| Номер заказа (Hepta 100 P) | PU V12 420 | pdf_vision |
| Рабочая жидкость D1, синтетическая на диэфирной основе, 1 л | PK 005 875 -T | pdf_vision |
| Рабочая жидкость D1, синтетическая на диэфирной основе, 5 л | PK 005 876 -T | pdf_vision |
| Глушитель выхлопа DN 40, PN 16, DIN 2576 для Hepta 100 P | PU 200 100 | pdf_vision |
| Обратный клапан | PU 200 200 | pdf_vision |
| Клапан Hepta 100 P | PU 200 200 | pdf_vision |
| Реле отключения по PTC-резистору для датчика температуры PTC | P 4786 052 FQ | pdf_vision |
| Пылеотделитель SA 40, пылеотделитель DN 40 ISO-KF, полиэфирн | PK 260 510 | pdf_vision |
| Нержавеющая сталь 304/1.4301, фланец с резьбой Pipes, без уп | 120AE1040-1500 | pdf_vision |
Документы
• Сетчатый всасывающий фильтр
• Система водяного охлаждения с термостатическим клапаном и датчиком температуры
• Реле температуры в корпусе
• Осевые уплотнения с масляной смазкой
• Подача масла, штуцер D1
• Идеальное решение для всех сфер, требующих создания безмасляного вакуума
• Внутренне сжатие оказывает щадящее воздействие на подшипники и уплотнения
• Пригоден для применений, требующих создания низкого и среднего вакуума
