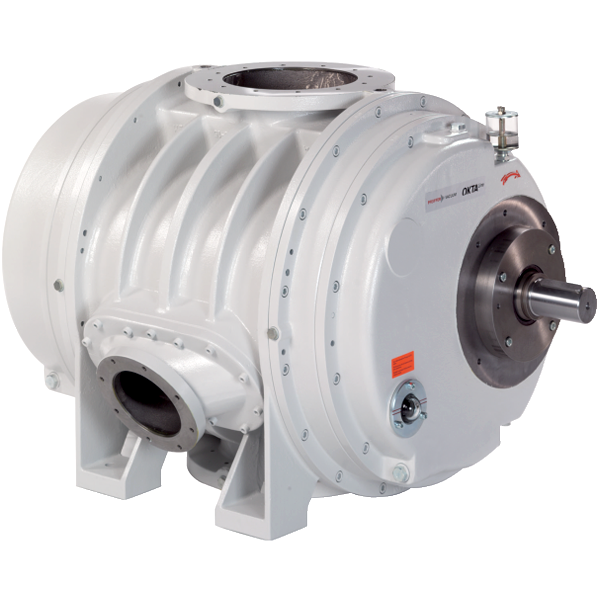

Газо-циркуляционные насосы Рутса Pfeiffer Vacuum Okta 500 G
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (60)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 100 ISO-F | blms_full |
| Фланец (выход) | DN 100 ISO-F | blms_full |
| Габариты (ДxШxВ), мм | 1111 x 456 x 450 | blms_full |
| Вес, кг | 125 | blms_full |
| Производительность, м³/ч | 210-630 | blms_full |
| Мощность, кВт | 1,5 | blms_full |
| Частота вращения, об/мин | 3 000 | blms_full |
| Класс защиты | IP55 | blms_full |
| Температура окр. среды, °C | 5 - 40 | blms_full |
| Тип охлаждения | Газовое | blms_full |
| Уровень герметичности, мбар·л/с | 1·10⁻² | blms_full |
| Напряжение, В | 400-690 | blms_full |
| Уровень шума, дБ | 75-105 | blms_full |
| Ambient temperature 5-40 °C | 41-104 °F | 278-313 K | |
| Leak rate 1 · 10-3 Pa m3/s | 7.5 · 10-3 Torr l/s | | |
| Nominal pumping speed 210-630 m³/h | 123.61-370.82 cfm | | |
| Nominal pumping speed at 50 Hz 520 m³/h | 306.07 cfm | 8,666.67 l/min | |
| Nominal pumping speed at 60 Hz 630 m³/h | 370.82 cfm | 10,500 l/min | |
| Nominal pumping speed max. 630 m³/h | 370.82 cfm | 10,500 l/min | |
| Nominal pumping speed min. 210 m³/h | 123.61 cfm | 3,500 l/min | |
| Nominal rotation speed at 50 Hz 3,000 rpm | 3,000 min-1 | |
| Nominal rotation speed at 60 Hz 3,600 rpm | 3,600 min-1 | |
| Rotation speed 1,200-3,600 rpm | 1,200-3,600 min-1 | |
| Ultimate pressure without gas ballast 1.3 · 102 hPa | 9.75 · 101 Torr | 1.3 · 102 mbar | |
| Weight | without motor 125 kg | 275.57 lb | |
| for Okta 300/M | Okta 500/M | Okta 500 G | | |
| Okta 600/M | Okta 800/M | Okta 1000/M | Okta | |
| Sprayer DN ISO-F for Okta 300/M | Okta 500/M | |
| Splinter shield for Okta 300/M | Okta 500/M | | |
| Okta 600/M | Okta 800/M | Okta 500 G PP 030 149 AX | |
| Please contact us | T +49 6441 802-0 | |
| Тип | Okta 500 G, газоохлаждаемый Roots-насос без двигателя, DN 100 ISO-F | pdf_vision |
| Скорость откачки | от 210 до 630 м³/ч | pdf_vision |
| Диапазон давления | от 110 до 1013 гПа | pdf_vision |
| Присоединительный фланец | DN 100 ISO-F | pdf_vision |
| Охлаждающий газ | DN 63 ISO-F | pdf_vision |
| Диапазон рабочих температур | 5-40 °C / 41-104 °F / 278-313 K | pdf_vision |
| Дополнительные опции | соединение утечек, индивидуальный дизайн с двигателем, газоохладителем и муфтой | pdf_vision |
| Название | Okta 500 G, газоохлаждаемый Roots-насос без мотора | pdf_vision |
| Метод охлаждения, стандарт | Газовое охлаждение | pdf_vision |
| Фланец (вход) | DN 100 ISO-F | pdf_vision |
| Фланец (выход) | DN 100 ISO-F | pdf_vision |
| Скорость откачки | 1 – 615 м³/ч | 7.5 – 10⁻³ Торр л/с | pdf_vision |
| Мотор (макс.) | 9.5 кВт | pdf_vision |
| Уровень шума с подключённой выхлопной линией | 75 – 105 дБ (A) | pdf_vision |
| Номинальная скорость вращения | 210–630 об/мин | 123.81–370.82 cfm | pdf_vision |
| Номинальная скорость откачки при 50 Гц | 320 м³/ч | 188.77 cfm | 8,666.67 л/мин | pdf_vision |
| Номинальная скорость откачки при 60 Гц | 370 м³/ч | 370.82 cfm | 10,500 л/мин | pdf_vision |
| Макс. номинальная скорость откачки | 630 м³/ч | 370.82 cfm | 10,500 л/мин | pdf_vision |
| Номинальная скорость откачки, мин. | 210 м³/ч | 123.61 cfm | 3,500 л/мин | pdf_vision |
| Номинальная скорость вращения при 50 Гц | 3,000 об/мин | 3,000 мин⁻¹ | pdf_vision |
| Номинальная скорость вращения при 60 Гц | 3,600 об/мин | 3,600 мин⁻¹ | pdf_vision |
| Рабочая жидкость | P3 | pdf_vision |
| Заправка рабочей жидкости | 31 | pdf_vision |
| Ёмкость уплотнительной жидкости | 325 | pdf_vision |
| Частота вращения | 1,200–3,600 об/мин | 1,200–3,600 мин⁻¹ | pdf_vision |
| Затворный газ | true | pdf_vision |
| Предельное давление без газового балласта | 1.3 · 10⁵ Па | 9.75 · 10⁻³ Торр | 1.3 · 10⁻³ мбар | pdf_vision |
| Вес без мотора | 125 кг | 275.57 фунт | pdf_vision |
| Номер для заказа Okta 500 G | PF G30 001 | pdf_vision |
Документы
• Скорость откачки от 210 до 630 м3/ч:
• Непревзойденный перепад давления
• Самое высокое значение сжатия
• Встроенные охлаждающие газовые фланцы
• Для применений в низком и среднем вакууме
• Отсутствие тепловой перегрузки благодаря газовому охлаждению
• С уплотнительным газовым соединением
Фланец (вход)
DN 100 ISO-F
Фланец (выход)
DN 100 ISO-F
Габариты (ДxШxВ), мм
1111 x 456 x 450
