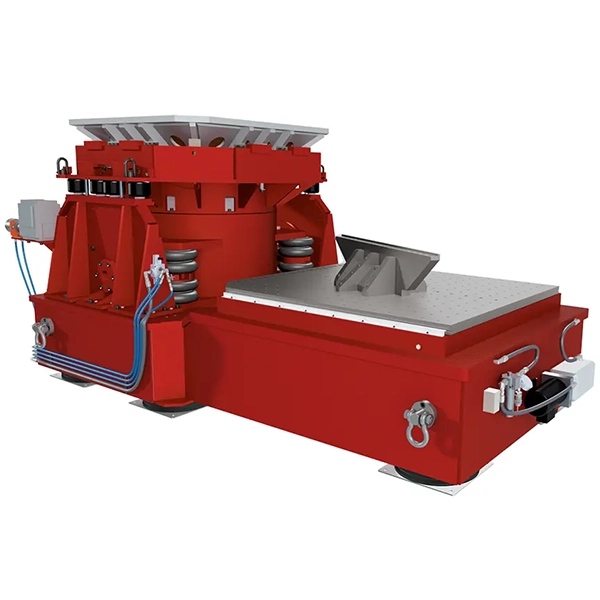

Водоохлаждаемый вибростенд Data Physics LE-5022/DSA10-240K

Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru

Характеристики (50)

ПараметрЗначениеИсточник
Макс. усилие (Синус), Н180,0blms_full
Диаметр арматуры, мм600blms_full
Масса арматуры, кг118blms_full
Резонанс арматуры +/- 5%, Гц1 750blms_full
Макс. усилие (ШСВ), H142,0blms_full
Макс. ускорение (синус), g150blms_full
Макс. скорость, м/с1,8blms_full
Макс. масса изделия, кг1364blms_full
МодельLE-5022-3 Electrodynamic Shakerpdf_vision
Типводяное охлаждениеpdf_vision
Макс. синусоидальная сила40000 lbf (178 kN)pdf_vision
Макс. случайная сила RMS36000–45000 lbf (160–200 kN)pdf_vision
Скорость (пик-пик)79 ips (2 м/с)pdf_vision
Перемещение (пик-пик)3 дюйма (76.2 мм)pdf_vision
Подшипникидвухкомпонентные гидростатическиеpdf_vision
Грузоподъёмностьдо 3000 фунтов (1365 кг)pdf_vision
Адрес1111 Spruce Street, Riverside, CA 92507pdf_vision
Телефон408.437.0100pdf_vision
Сайтdataphysics.compdf_vision
модельLE-5022-3pdf_vision
типElectrodynamic Shakerpdf_vision
производительData Physicspdf_vision
члены_группыNVT Grouppdf_vision
адрес1111 Spruce Street, Riverside, CA 92507pdf_vision
телефон408.437.0100pdf_vision
сайтdataphysics.compdf_vision
МодельLE-5022-3pdf_vision
ТипЭлектродинамический шейкерpdf_vision
Рабочая температура+40°F to +110°F (+4°C to +38°C) шейкер; +35°F to +104°F (+2°C to +40°C) усилительpdf_vision
Акустический шум @1м108 dBA шейкер; 90 dBA усилитель; 75 dBA охлаждающий блокpdf_vision
Влажность<95% без конденсации (шейкер и усилитель)pdf_vision
Расход воды 85°F (29°C) чиллер35 GPM (132.5 л/мин); 150 PSI (10.3 Бар); 40 GPM (151 м³/мин) поток воздуха; 3/24 модуляpdf_vision
Воздуходувка (25°C)35 GPM (132.5 л/мин); 150 PSI; 7600 CFM (215 м³/мин); 12/24 модуляpdf_vision
Сжатый воздух3 CFM at 100psi (0.08 м³/мин at 6.9 Бар)pdf_vision
Электропитание360-480 ВАС, 3 фазы, 50/60 Гцpdf_vision
Номинальная мощность240 kVA (16 модулей); 315 kVA (21); 360 kVA (24)pdf_vision
КПД95%pdf_vision
Коммутационная частота50 kHzpdf_vision
Выходное сопротивление1.5 V rms для полного выхода (10 k Ом входное)pdf_vision
Выходное напряжение200 V rmspdf_vision
Выходной ток1328 A rms (16); 1743 A rms (21); 1992 A rms (24)pdf_vision
Искажения (THD)<0.05% DC to 1500 Hz; <0.75% 1500-2000 Hz; <1.0% 2000-3000 Hzpdf_vision
Шум и гул>70 dB ниже полной мощности при шунтированном входеpdf_vision
Вес5430 lbs (2463 kg) 16 модулей; 6790 lbs (3080 kg) 21; 8695 lbs (3123 kg) 24pdf_vision
Охлаждающий блокВысота 72" (1829 мм); Ширина 42" (1067 мм); Глубина 27" (686 мм)pdf_vision
ЧиллерВысота 62" (1575 мм); Ширина 66" (1675 мм); Глубина 46" (1168 мм)pdf_vision
КомпанияData Physicspdf_vision
Адрес1111 Spruce Street, Riverside, CA 92507pdf_vision
Телефон408.437.0100pdf_vision
Сайтdataphysics.compdf_vision

Документы

📄 232m5x2tzyopt7msmomoi0zdksp07dce.pdf
Использование двух гидростатических подшипников обеспечивает способность стендов с водяным охлаждением проводить высокоточные тесты массивных объектов даже при значительных опрокидывающих моментах, исключая необходимость применения внешних направляющих систем. За счёт низкого уровня шума и минимальной нагрузки на инфраструктуру помещений такие устройства оптимальны для широкого спектра применений, включая работу в чувствительных стерильных лабораториях и тяжёлых производственных условиях благодаря полной герметичности корпуса. Макс. усилие (Синус), Н 180,0 Диаметр арматуры, мм 600 Масса арматуры, кг 118 Резонанс арматуры +/- 5%, Гц 1 750 Макс. усилие (ШСВ), H 142,0 Макс. ускорение (синус), g 150 Макс. скорость, м/с 1,8 Макс. масса изделия, кг 1364 Data Physics LE-5022/DSA10-240K 378,9 Кб ООО "БЛМ Синержи" осуществляет поставки оборудования по всей территории Российской Федерации, а также
