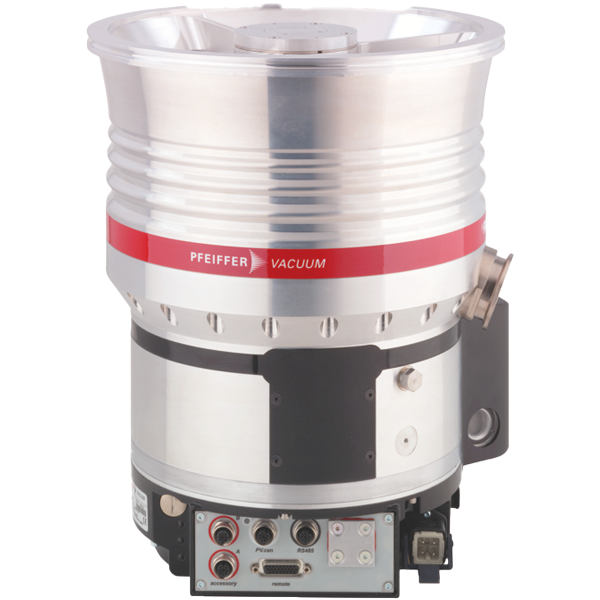

Гибридные турбомолекулярные насосы Pfeiffer Vacuum HiPace 1500
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (52)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN250 | blms_full |
| Фланец (выход) | DN40 | blms_full |
| Вес, кг | 29 - 41 | blms_full |
| Частота вращения, об/мин | 37 800 | blms_full |
| Скорость откачки по N₂, л/с | 1 450 | blms_full |
| Скорость откачки по H₂, л/с | 1 150 | blms_full |
| Скорость откачки по He, л/с | 1 350 | blms_full |
| Скорость откачки по Ar, л/с | 1 400 | blms_full |
| Коэффициент сжатия N₂ | > 1 · 10⁸ | blms_full |
| Коэффициент сжатия H₂ | 6 · 10³ | blms_full |
| Коэффициент сжатия He | 2 · 10⁵ | blms_full |
| Коэффициент сжатия Ar | > 1 · 10⁸ | blms_full |
| Предельное остаточное давление N₂, мбар | 2 | blms_full |
| Предельное разряжение, мбар | < 10⁻⁸ | blms_full |
| Тип охлаждения | Водяное | blms_full |
| Рабочее напряжение, В DC | 220 | blms_full |
| Потребляемая мощность, Вт | 1,3 | blms_full |
| Фланец напуска атмосферы | G1/8" | blms_full |
| Pumping speed for N₂ HiPace 1200 | 1250 l/s | pdf_vision |
| Pumping speed for N₂ HiPace 1500 | 1400 l/s | pdf_vision |
| Pumping speed for He HiPace 1200 | 1360 l/s | pdf_vision |
| Pumping speed for He HiPace 1500 | 1350 l/s | pdf_vision |
| Pumping speed for Ar HiPace 1200 | 1200 l/s | pdf_vision |
| Pumping speed for Ar HiPace 1500 | 1350 l/s | pdf_vision |
| Compression ratio for N₂ HiPace 1200 | 1·10⁹ | pdf_vision |
| Compression ratio for N₂ HiPace 1500 | 1·10⁹ | pdf_vision |
| Compression ratio for He HiPace 1200 | 6·10⁵ | pdf_vision |
| Compression ratio for He HiPace 1500 | 6·10⁵ | pdf_vision |
| Compression ratio for Ar HiPace 1200 | 1·10⁵ | pdf_vision |
| Compression ratio for Ar HiPace 1500 | 1·10⁵ | pdf_vision |
| Gas throughput at final rotational speed for N₂ HiPace 1200 | 20 hPa l/s | pdf_vision |
| Gas throughput at final rotational speed for N₂ HiPace 1500 | 20 hPa l/s | pdf_vision |
| Gas throughput at final rotational speed for He HiPace 1200 | 30 hPa l/s | pdf_vision |
| Gas throughput at final rotational speed for He HiPace 1500 | 30 hPa l/s | pdf_vision |
| Gas throughput at final rotational speed for Ar HiPace 1200 | 11 hPa l/s | pdf_vision |
| Gas throughput at final rotational speed for Ar HiPace 1500 | 11 hPa l/s | pdf_vision |
| Gas throughput at 0.1 hPa HV-pressure for He HiPace 1200 | 8 hPa l/s | pdf_vision |
| Gas throughput at 0.1 hPa HV-pressure for He HiPace 1500 | 8 hPa l/s | pdf_vision |
| Gas throughput at 0.1 hPa HV-pressure for N₂ HiPace 1200 | 26 hPa l/s | pdf_vision |
| Gas throughput at 0.1 hPa HV-pressure for N₂ HiPace 1500 | 26 hPa l/s | pdf_vision |
| Forevacuum max. for N₂ HiPace 1200 | 3 hPa | pdf_vision |
| Forevacuum max. for N₂ HiPace 1500 | 3 hPa | pdf_vision |
| Модель | HiPace 1200/1500 | pdf_vision |
| Тип | Турбомолекулярные вакуумные насосы | pdf_vision |
| Время разгона | 2.5 min | pdf_vision |
| Уровень звукового давления (EN ISO 2151) | 50 dBA | pdf_vision |
| Вес (прибл.) | 36.5 kg | pdf_vision |
| Стандартный коммуникационный интерфейс | RS-485, remote | pdf_vision |
| Монтажная ориентация | 0° (входной фланец), -90°/90°/-180° (входной фланец снизу) | pdf_vision |
| Впуск / выпуск газа | DN 200 ISO-K/ISO-F/CF-F / DN 40 ISO-KF | pdf_vision |
| Производитель | Pfeiffer Vacuum+Fab Solutions | pdf_vision |
| Дата | 03.07.2025 | pdf_vision |
Документы
📄 Product_Leaflet_HiPace_10_Neo_Global_EN.pdf 📄 Instruction_Manual_HiPace_10_Neo_with_TC_80_EN_en.pdf 📄 Instruction_Manual_HiPace_10_Neo_with_TC_80_DE_de.pdf
Особенностью конструкции турбомолекулярных насосов серии HiPace является технология гибридного подвеса ротора. Это сочетание керамического шарикового подшипника установленного в форвакуумной зоне и магнитного радиального подшипника на стороне высокого вакуума, который радиально центрирует ротор. Небольшой безмасляный защитный подшипник находится внутри статора магнитного подшипника. При нормальной работе вал свободно вращается внутри подшипника. В случае сильных радиальных ударов защитный подшипник стабилизирует ротор, при этом вращаясь только в течение непродолжительного времени. Технология не требует применения электромагнитов. Магнитный подшипник практически не изнашивается и не требует обслуживания. Применение такой схемы дало возможность использования только одного шарикового подшипника малого диаметра, что в свою очередь позволяет использовать высокие скорости вращения ротора без
