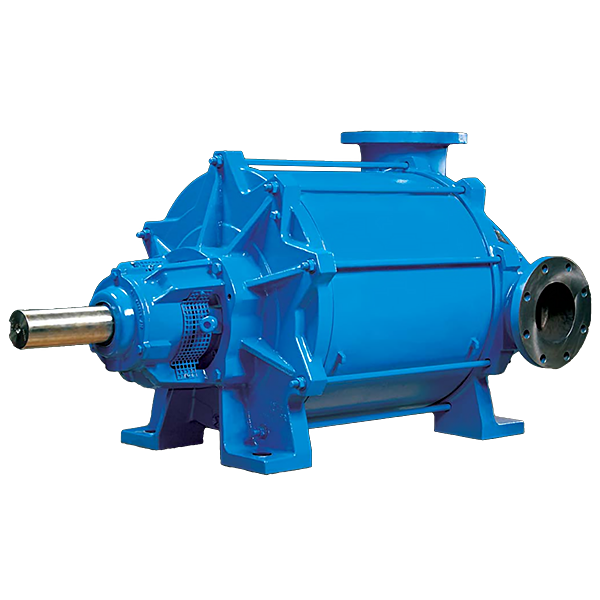

Водокольцевой насос-компрессор Nash Vectra XL 150
Бренд: Nash PDF интересно: producer не найден фото с blms.ru
Характеристики (22)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | 150 мм | blms_full |
| Фланец (выход) | 100 мм | blms_full |
| Габариты (ДxШxВ), мм | 1219 х 533 х 533 | blms_full |
| Производительность, м³/ч | 1600 | blms_full |
| Давление сжатия, бар (абс.) | 3 | blms_full |
| Перепад давления, бар | до 2 | blms_full |
| Уплотнения вала | Сальник (стандартный), механические уплотнения (одностороннего / двойного действия) или картридж по запросу | blms_full |
| Материал конструкции | высокопрочный чугун (ВЧШГ), нержавеющая сталь | blms_full |
| Предельное остаточное давление, мбар (абс.) | 33 | blms_full |
| насосы • Производительность | 34 - 34,000 м³/ч (20 - 20,000 CFM) | |
| Телефон | +49 911 1454-0 | |
| Факс | +49 911 1454-6935 | |
| Номер для заказа | LRP:B-PB118-A1-RU | |
| Типовая серия | NASH Vectra XL | pdf_vision |
| Назначение | Максимальная производительность при сложнейших условиях эксплуатации | pdf_vision |
| Объем всасывания | от 0 до 10000 м³/ч; от 0 до 5500 CFM | pdf_vision |
| Вакуумная область | 0.8–33 мбар абс.; 3.3–160 мм рт.ст.; 0–984 in Hg абс. | pdf_vision |
| Компрессорная область | 0–1.0 бар изб.; 0–30 PSIG; 0–14.5 мбар абс.; 2.0–2.6 бар абс.; 22–31 PSIG | pdf_vision |
| Вакуумный насос | 0.33–1000 мбар абс.; 1–30 in Hg | pdf_vision |
| Вакуумный насос с противодавлением | 0.33 мбар абс. – 1 in Hg; 2.0 бар абс. – 30 PSIG | pdf_vision |
| Компрессор | 0 бар абс.; 2–45 PSIA | pdf_vision |
| Примечание | Все размеры являются приблизительными, возможны технические изменения | pdf_vision |
Документы
Конусообразная конструкция кольцевой крыльчатки и наличие одной вращающейся детали позволяет достичь значительно большего давления вещества в камере жидкостно-кольцевого насоса/компрессора.
Кольцевая крыльчатка в виде срезанного конуса и применение литых частей из ВЧШГ, нержавеющей стали и других сплавов предоставляет в распоряжение предприятия компактную двухступенчатую конфигурацию изделия с расширенным диапазоном производительности.
Использование
Установки отвечают сертификатам стандарта ATEX, нормативным соглашениям 94/9/EG (кат. 1, 2) и выполнены в соответствии стандарта нефтепромышленности API 681. Это позволяет применять их в самых разных сферах промышленности:
- нефтегазовой и химической;
- горнодобывающей и обрабатывающей;
- металлургии и энергетике;
- в специальных условия перекачки взрывоопасных веществ и химически активных жидкостей.
Преимущества
Запатентованные технологии ко
