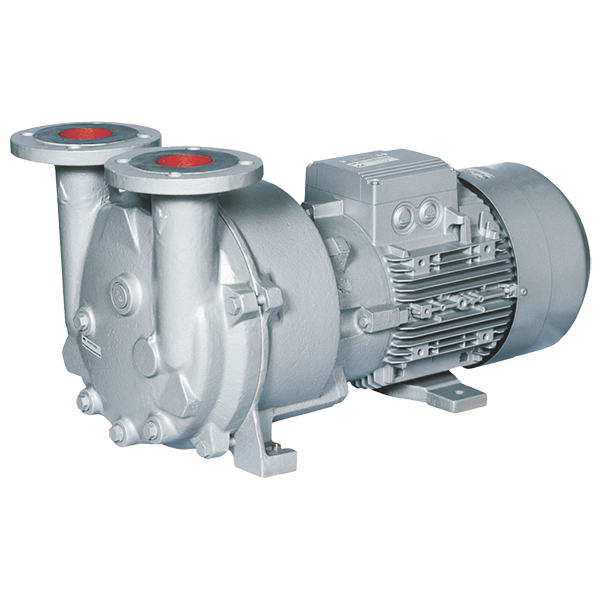

Водокольцевой вакуумный насос Nash 2AV1 060
Бренд: Nash PDF частично фото с blms.ru
Характеристики (26)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | 25 мм | blms_full |
| Фланец (выход) | 25 мм | blms_full |
| Габариты (ДxШxВ), мм | 455 х 185 х 185 | blms_full |
| Производительность, м³/ч | 30 | blms_full |
| Давление сжатия, бар (абс.) | 1,3 | blms_full |
| Перепад давления, бар | до 8 | blms_full |
| Уплотнения вала | механическое | blms_full |
| Предельное остаточное давление, мбар (абс.) | 80 | blms_full |
| модель | 2AV1 | pdf_vision |
| тип | Жидкостно-кольцевые вакуумные насосы | pdf_vision |
| производитель | NASH by Gardner Denver | pdf_vision |
| конструкция | Моноблочные насосы высокой производительности, чугунное исполнение | pdf_vision |
| производительность | до 600 м³/ч (360 CFM) | pdf_vision |
| частота | 60 Hz | pdf_vision |
| наработка_на_обслуживание | до 20,000 часов | pdf_vision |
| вал | армированный нержавеющая сталь | pdf_vision |
| подшипники | герметизированные | pdf_vision |
| ротор | динамически отбалансирован | pdf_vision |
| уровень_шума | менее 70 дБ(А) | pdf_vision |
| производительность_060_071 | 0-90 CFM / 0-150 м³/ч | pdf_vision |
| производительность_110_161 | 0-350 CFM / 0-550 м³/ч | pdf_vision |
| тип_уплотнения | стандартное механическое торцевое уплотнение | pdf_vision |
| телефон | +1 800 553 NASH, +1 724 239 1500 | pdf_vision |
| факс | +1 724 239 1503 | pdf_vision |
| nash@gardnerdenver.com | pdf_vision | |
| сайт | GDnash.com | pdf_vision |
Графики / чертежи
dimension_drawing
Технический лист NASH 2AV1 жидкостно-кольцевых вакуумных насосов: чертежи с габаритными размерами (A, B, C), таблицы размеров патрубков в мм, 3D-визуализация насоса в разрезе, контактная информация.
Документы
Благодаря своей производительности (от 25 до 580 м³/ч вакуумные) насосы серии 2AV1 – идеальный инструмент для отвода осушенных и влажных газов, в основном – воздушных и паро-воздушных смесей в химической, пластмассовых, медицинской, пищевой промышленности, при производстве пластмасс, а также в других отраслях.
Малые габариты
По сравнению с обычными насосами моноблоки 2AV1 отличаются простотой и экономичностью монтажа, а также малыми габаритами. Поскольку насос и привод исполнены как автономный моноблок, им не нужны дополнительные опорные плиты, муфты или защитные кожухи, которые повышают стоимость, усложняют конструкцию и увеличивают габариты всего агрегата.
Прочность и надежность
При конструировании жидкостно-кольцевых насосов мы делаем основной упор на их износостойкость и надежность. Модель 2AV1, оснащенная валом из арматурной нержавеющей стали и герметичными подшипниками, может экспл
