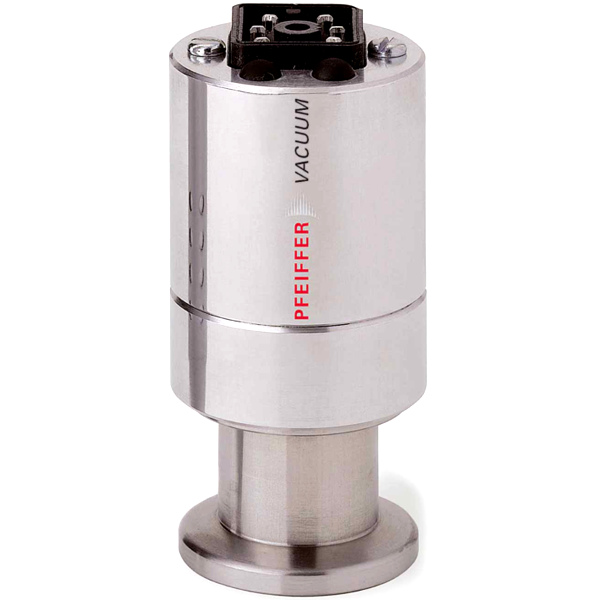

Вакуумметр Pfeiffer Vacuum ActiveLine TPR 270 (Пирани)
Бренд: Pfeiffer PDF частично фото с blms.ru
Характеристики (42)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 5 - 60 | blms_full |
| Соединительный фланец | DN 16 ISO-KF; DN 16 CF-F | blms_full |
| Диапазон измерений, гПа | 1 · 10⁻⁴ – 1 · 10³ | blms_full |
| Макс. температура отжига, °C | ≤ 250 | blms_full |
| Тип сенсора | Pirani | blms_full |
| Нить накала | Вольфрам | blms_full |
| Макс. давление, гПа | 4·10³ | blms_full |
| Output signal | Measuring range 1.5 – 8.5 V | |
| Supply | Power consumption max. 1W | |
| Precision <1 · 10-2hPa | <Factor 2 | |
| Temperature | Storage, max +70 °C | |
| Temperature | Storage, min -40 °C | |
| Bakeout temperature at the flange ≤80 °C | ≤176 °F | ≤353.15 K | |
| Pressure max. 4 · 103 hPa | 3 · 103 Torr | 4 · 103 mbar | |
| Выходной сигнал / Диапазон измерений | 1.5 - 8.5 V | pdf_vision |
| Проход (Feedthrough) | Glass | pdf_vision |
| Диапазон измерений | 1·10⁻⁴ - 1·10³ hPa | pdf_vision |
| Материалы, контактирующие со средой | Stainless steel 1.4307 (AISI 304L), Tungsten, Nickel | pdf_vision |
| Материал фланца | Stainless steel | pdf_vision |
| Температура обезгаживания на фланце (Bakeout) | ≤80 °C | pdf_vision |
| Макс. потребляемая мощность | 1 W | pdf_vision |
| Уплотнение | Metal | pdf_vision |
| Анод | 130727 | pdf_vision |
| Рабочая температура окружающей среды | 5 - 60 °C | pdf_vision |
| Точность (Precision) | <1 · 10⁻³ hPa · <factor 2 | pdf_vision |
| Особенность | Stainless steel, metal sealed | pdf_vision |
| Ориентация при монтаже | Arbitrary | pdf_vision |
| Макс. температура хранения | +70 °C | pdf_vision |
| Мин. температура хранения | -40 °C | pdf_vision |
| Точность измерений, диапазон 1 | 10 % (2 · 10⁻³ hPa - 2 · 10² hPa) | pdf_vision |
| Точность измерений, диапазон 2 | 30 % (2 · 10⁻⁴ hPa - 1 · 10³ hPa) | pdf_vision |
| Метод измерения | Pulse-Pirani | pdf_vision |
| Входное напряжение | 15 - 30 V DC | pdf_vision |
| Сайт производителя | Indoor, weatherproof | pdf_vision |
| Температура обезгаживания на фланце | ≤80 °C (≤176 °F | ≤353.15 K) | pdf_vision |
| Макс. давление | 4 · 10³ hPa | 3 · 10³ Torr | 4 · 10³ mbar | pdf_vision |
| Макс. рабочая высота | 2,000 m | pdf_vision |
| Вес | 105 g | pdf_vision |
| Присоединительный фланец | DN 16 ISO-KF | pdf_vision |
| Нить накала | Tungsten | pdf_vision |
| Повторяемость, диапазон 1 | 2 % (2 · 10⁻³ hPa - 2 · 10² hPa) | pdf_vision |
| Номер заказа | PT R26 770 C | pdf_vision |
Графики / чертежи
dimension_drawing

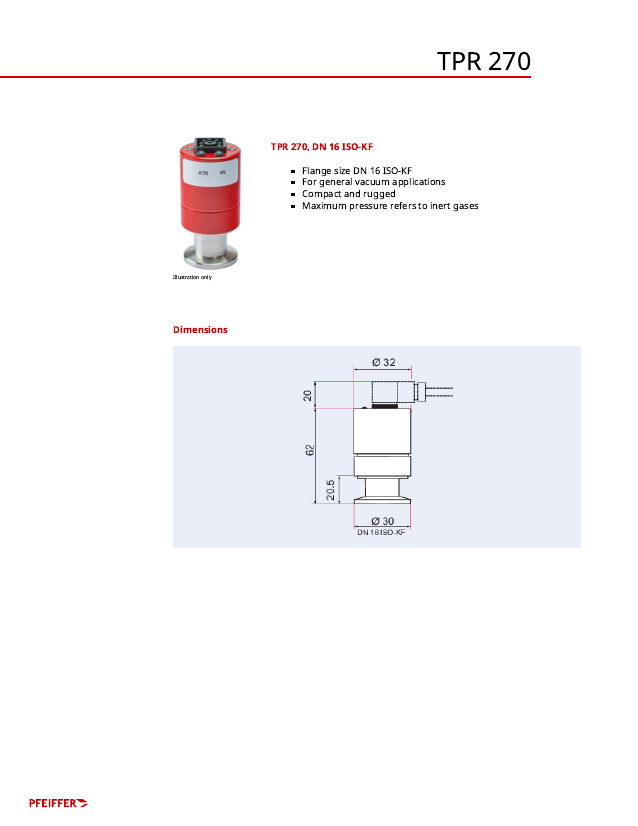

Страница каталога датчика Pfeiffer TPR 270: фото прибора, краткие характеристики и чертёж с габаритными размерами (Ø32, Ø30, 62, 20, 20.5 мм, фланец DN 16 ISO-KF)
Документы
Рабочая температура, °C
5 - 60
Соединительный фланец
DN 16 ISO-KF; DN 16 CF-F
Диапазон измерений, гПа
1 · 10⁻⁴ – 1 · 10³
Макс. температура отжига, °C
≤ 250
Тип сенсора
Pirani
Нить накала
Вольфрам
Макс. давление, гПа
4·10³
Спецификация Pfeiffer Vacuum ActiveLine TPR 270
2,7 Мб
