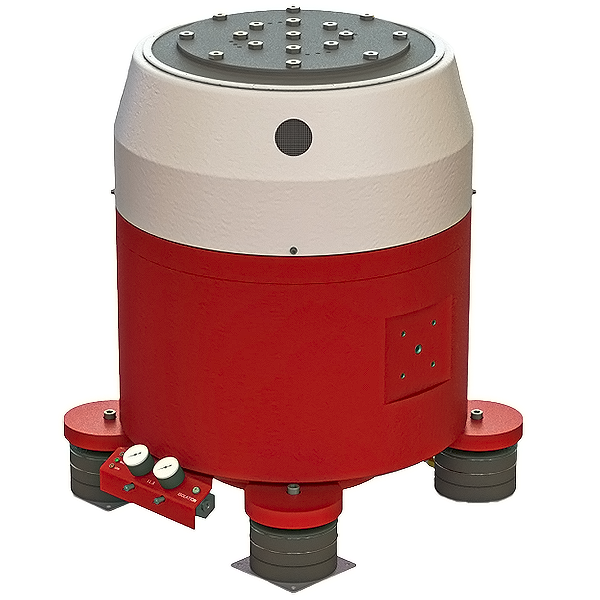

Электродинамический вибростенд Data Physics GW-V400LT/DSA5-10K

Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru

Характеристики (50)

ПараметрЗначениеИсточник
Макс. усилие (Синус), Н7 326blms_full
Диаметр арматуры, мм333blms_full
Масса арматуры, кг8,2blms_full
Резонанс арматуры +/- 5%, Гц2 900blms_full
Макс. перемещение (пик-пик), мм25,4blms_full
Макс. усилие (ШСВ), H4 150blms_full
Макс. ускорение (синус), g91blms_full
Макс. скорость, м/с1,52blms_full
Макс. масса изделия, кг160blms_full
Manufactured by Data Physics (UK ) Ltd.South Road, Hailsham | East Sussex, BN27 3JJ, UKpdf
Manufactured by Data Physics (UK ) Ltd.South Road, Hailsham | East Sussex, BN27 3JJ, UKpdf
NOTECooling blower height, width & depth subject to a tolerance of +/-80mm.pdf
Manufactured by Data Physics (UK ) Ltd.South Road, Hailsham | East Sussex, BN27 3JJ, UKpdf
NOTECooling blower height, width & depth subject to a tolerance of +/-80mm.pdf
Manufactured by Data Physics (UK ) Ltd.South Road, Hailsham | East Sussex, BN27 3JJ, UKpdf
Amplifier DSA5-2K72 dB (A) @1 m ### Current for Full Output DSA5-2K: 28 Armspdf
DSA5-5K60 Arms Depth 31.5" (800 mm)pdf
DSA5-5K, DSA5-10KDSA5-10K: 120 Arms Weight DSA5-5K: 617 lbspdf
Manufactured by Data Physics (UK ) Ltd.South Road, Hailsham | East Sussex, BN27 3JJ, UKpdf
модельGW-V400LTpdf_vision
типAir-Cooled Electrodynamic Shakerpdf_vision
макс_синус_усилие_lbf1084 (GW-V400LT/DSA5-10K), 1197 (DSA5-2K), 1457 (DSA5-2K)pdf_vision
макс_синус_усилие_N4820 / 5320 / 7326pdf_vision
макс_случайное_усилие_lbf_rms575 / 1124 / 1214pdf_vision
макс_случайное_усилие_N_rms2560 / 5000 / 5400pdf_vision
макс_ускорение_синус_g97.5 / 113.5 / 70pdf_vision
макс_ускорение_синус_m_s2959 / 1113 / 687pdf_vision
макс_скорость_m_s2.2 (10K), 3.5 (2K), 2.2 (2K)pdf_vision
макс_перемещение_in1.0 / 1.0 / 0.6pdf_vision
макс_перемещение_размах_mm25.4 / 25.4 / 15.24pdf_vision
диаметр_якоря_in11.5pdf_vision
диаметр_якоря_mm292pdf_vision
масса_якоря_lb12 / 15 / 15pdf_vision
масса_якоря_kg5.4 / 6.8 / 6.8pdf_vision
потоки_вставки0/16-24 (UNF), 0/16-24 (M8)pdf_vision
резонанс_якоря_Гц≥2000 (10K), ≥2500 (2K), ≥2500 (2K)pdf_vision
частотный_диапазон_ГцDC - 3000 (10K), DC - 3000 (2K)pdf_vision
статическая_нагрузка_lbf1240 / 560 / 560pdf_vision
статическая_нагрузка_kg560 / 250 / 250pdf_vision
осевая_жесткость10 / 10 / 10pdf_vision
питание_кВА160pdf_vision
потребляемая_мощность_кВА160pdf_vision
масса_шейкера_lb1268 / 1268 / 1268pdf_vision
масса_шейкера_kg576 / 576 / 576pdf_vision
магнитное_поле_рассеяния_mT0.34pdf_vision
магнитное_поле_рассеяния_мТл<2.4pdf_vision
случайное_усилие_N_rms5400 N rmspdf_vision
грум_случайный15.9 g rms с 18.4 kg полезной нагрузкойpdf_vision
синус_усилие_N_peak7326 N peakpdf_vision
масса_якоря_28.2 kgpdf_vision

Графики / чертежи

dimension_drawing
Технический чертёж лист: габаритные размеры вибростенда GW-V400LT, усилителя DSA5-2K и охлаждающего воздуходувки (Data Physics)

Документы

📄 qg0fz6a93vltvr69xf1s4wcc96ytirqb.pdf
Конструкция вибростендов допускает различные варианты исполнения: с пневмоопорами (для изоляции от вертикальной вибрации), с цапфами (для вертикальной и горизонтальной вибрации) или в моноблочном формате со столом скольжения (для испытаний по трём осям). Макс. усилие (Синус), Н 7 326 Диаметр арматуры, мм 333 Масса арматуры, кг 8,2 Резонанс арматуры +/- 5%, Гц 2 900 Макс. перемещение (пик-пик), мм 25,4 Макс. усилие (ШСВ), H 4 150 Макс. ускорение (синус), g Макс. скорость, м/с 1,52 Макс. масса изделия, кг 160 Data Physics GW-V400LT/DSA5-10K 1,3 Мб ООО "БЛМ Синержи" осуществляет поставки оборудования по всей территории Российской Федерации, а также в страны СНГ. Стоимость и сроки доставки рассчитываются индивидуально для каждого заказа и зависят от региона, габаритов, веса груза и выбранного способа транспортировки. Важно: Работаем только с юридическими лицами. Все расчёты производятся по б
