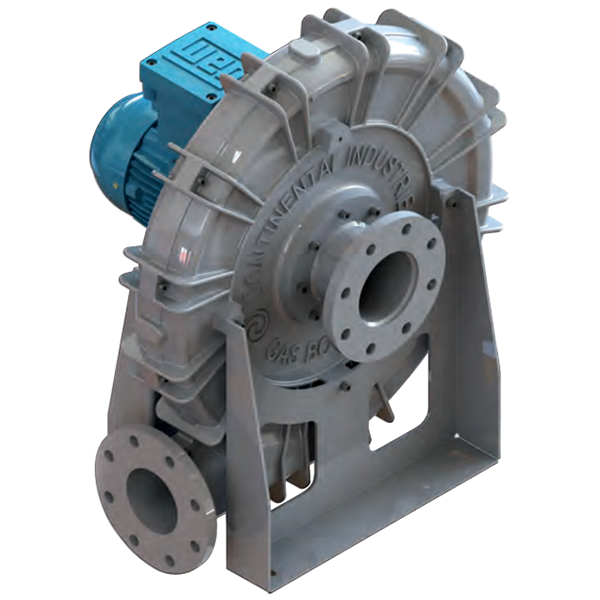

Центробежные газодувки Continental Industrie GB100 DD
Бренд: Continental Industrie ✓ обогащена PDF интересно: producer не найден фото с blms.ru
Характеристики (53)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 100, PN 10 | blms_full |
| Фланец (выход) | DN 100, PN 10 | blms_full |
| Вес, кг | 83 - 85 | blms_full |
| Производительность, м³/ч | 100 - 1 800 | blms_full |
| Мощность, кВт | 1,5 - 2,2 | blms_full |
| Частота вращения, об/мин | 2 950 - 3 550 | blms_full |
| Избыточное давление, мбар (изб.) | 10 - 55 | blms_full |
| Bearing housings | Cast iron EN-GJL-250 | |
| Head, Sections | Cast aluminium EN AC-42000 | |
| Joint sealing compound | RTVIS502 Silicone | |
| Bearings | Ball bearings 6206 C3 | |
| Shaft | Stainless steel 42CrMO4 | |
| Impellers | Cast aluminium EN AC-43100 | |
| Number of stage | 1 | |
| Inlet connection | 4” (100 mm) flange, DN100, PN10 | |
| Outlet connection | 4" (100 mm) flane, DN 100, PN 10 | |
| Operating speed | 2950 rpm or 3550 rpm | |
| Impeller diameter | 20" (500 mm) | |
| Impeller tip speed | 494 ft/s (150 m/s) | |
| First critical speed | 11342 rpm | |
| Vibration tolerance | 1.5 mils peak-to-peak (4,5 mm/s) | |
| Shaft end | 0.945" (24 mm) | |
| модель | GB100 DD Series Gas Booster | pdf_vision |
| количество_ступеней | 1 | pdf_vision |
| входное_соединение | 4" (100 mm) фланец, DN100, PN10 | pdf_vision |
| выходное_соединение | 4" (100 mm) фланец, DN100, PN10 | pdf_vision |
| рабочая_скорость | 2950 rpm или 3550 rpm | pdf_vision |
| смазка | автоматическая смазка под давлением или консистентная смазка | pdf_vision |
| диаметр_рабочего_колеса | 20" (500 mm) | pdf_vision |
| окружная_скорость_колеса | 494 ft/s (150 m/s) | pdf_vision |
| первая_критическая_скорость | 11342 rpm | pdf_vision |
| привод | прямозубый / direct drive | pdf_vision |
| вибрация | 1.5 mils peak-to-peak (4.5 mm/s) | pdf_vision |
| конец_вала | 0.945" (24 mm) | pdf_vision |
| корпуса_подшипников | Чугун EN-GJL-250 | pdf_vision |
| головка_секции | Алюминиевый сплав EN AC-42000 | pdf_vision |
| герметик_соединений | RTVIS302 Silicone | pdf_vision |
| уплотнения_газа | Lip seals - V-Ring | pdf_vision |
| подшипники | Ball bearings 6206 C3 | pdf_vision |
| вал | Нержавеющая сталь 42CrMO4 | pdf_vision |
| рабочие_колеса | Литой алюминий EN AC-43100 | pdf_vision |
| рама_мотора | Конструкционная сталь | pdf_vision |
| базовая_установка | Виброопоры | pdf_vision |
| уровень_шума | соответствие стандартам OSHA при полностью смонтированном трубопроводе | pdf_vision |
| взрывозащита | ATEX, зоны EX 1 и 2 | pdf_vision |
| производитель | Continental Industrie SAS | pdf_vision |
| Производительность (биогаз), Nm³/ч | до 1 500 | producer |
| Прирост давления, мбар | до 70 | producer |
| Двигатель | XX кВт, 4 полюса, IP55, B3, класс F, 380V/3/50Hz - 440V/3/60Hz, Ex d IIB T4, поддержка VFD | producer |
| Смазка | автоматическая консистентная | producer |
| Монтаж | plug-and-boost на раме/салазках | producer |
| Покрытие | стандартная атмосферостойкая окраска для наружной установки | producer |
| Взрывозащита двигателя | Ex d IIB T4 | producer |
Документы
Материал корпуса
Корпус подшипника: литый чугун GJL 250 Секции: литый алюминий AC-42000
Герметик: силикон RTVIS502
Уплотнения вала: манжетные + V-образное уплотнительное кольцо
Подшипники: Шариковый подшипник 6206 C3
Вал: нержавеющая сталь 42CrMO4
Рабочие колёса: литой алюминий AC-43100
Опора двигателя: Конструкционная сталь
Установка рамы-основания: антивибрационные подушки
Уровень шума: в соответствии стандартам OSHA (возможно проведение сертификационных испытаний)
Фланец (вход)
DN 100, PN 10
Фланец (выход)
DN 100, PN 10
Обогащение: данные производителя
| Параметр | Значение | Источник |
|---|---|---|
| Производительность (биогаз), Nm³/ч | до 1 500 | производ. |
| Прирост давления, мбар | до 70 | производ. |
| Двигатель | XX кВт, 4 полюса, IP55, B3, класс F, 380V/3/50Hz - 440V/3/60Hz, Ex d IIB T4, поддержка VFD | производ. |
| Смазка | автоматическая консистентная | производ. |
| Монтаж | plug-and-boost на раме/салазках | производ. |
| Покрытие | стандартная атмосферостойкая окраска для наружной установки | производ. |
| Взрывозащита двигателя | Ex d IIB T4 | производ. |
Жизненный цикл: active
Факты производителя: Страница категории производителя содержит раздел GB100 DD: до 1500 Nm³/ч биогаза, прирост до 70 мбар, прямой привод, plug-and-boost на салазках, окраска для наружной установки, автоматическая смазка, двигатель IP55 Ex d IIB T4 с поддержкой VFD, разные ориентации выхода. Есть также вариант GB100 VB с ременным приводом (до 3000 Nm³/ч, 180 мбар) и PDF-брошюры обеих моделей.
