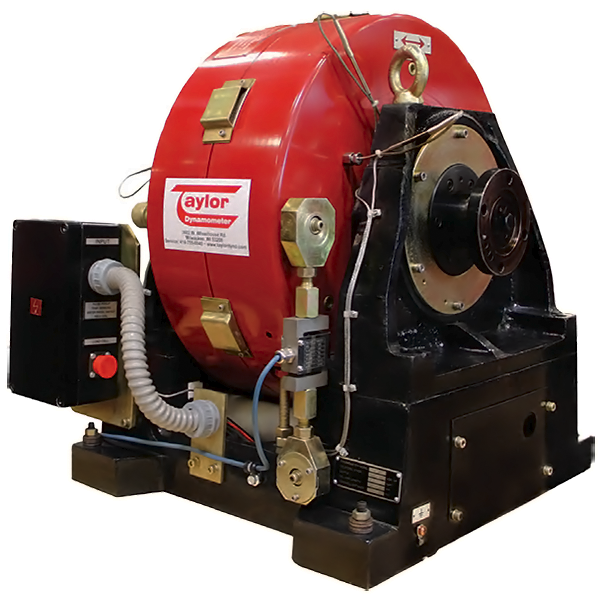

Индуктивный динамометр Taylor Dynamometer DE20
Бренд: Taylor Dynamometer PDF интересно: producer не найден фото с blms.ru
Характеристики (28)
| Параметр | Значение | Источник |
|---|---|---|
| Мощность, л.с. | 27 | blms_full |
| Мощность, кВт | 20 | blms_full |
| Частота вращения, об/мин | 12000 | blms_full |
| Момент инерции вращающихся деталей, кг·м² | 0,0125 | blms_full |
| Крутящий момент, Н·м | 80 | blms_full |
| Вес с упаковкой, кг | 410 | blms_full |
| Расход воды, л/с | 0,3 | blms_full |
| Power | 27 hp (20 kW) | |
| Torque | 59 ft-lb (80 Nm) | |
| Speed | 12,000 rpm | |
| Water Use | 4 gpm (0.3 lps) (No Cooling System) | |
| Shipping Weight | 904 lb (410 kg) | |
| Inertia Value | 0.30 ft2 ∙ lb (0.0125 m2 ∙ kg) | |
| Power | 27 hp (20 kW) 2.24 | |
| Torque | 59 ft-lb (80 Nm) (57.10) | |
| Speed | 12,000 rpm | |
| Water Use | 4 gpm (0.3 lps) (No Cooling System) 2.75 (69.85) PCD | |
| Shipping Weight | 904 lb (410 kg) | |
| Inertia Value | 0.30 ft2 ∙ lb (0.0125 m2 ∙ kg) | |
| Модель | DE20 | pdf_vision |
| Тип | Engine Dynamometer (Eddy Current Dynamometer) | pdf_vision |
| Производитель | Taylor Dynamometer | pdf_vision |
| Мощность | 27 hp (20 kW) | pdf_vision |
| Крутящий момент | 59 ft·lb (80 Nm) | pdf_vision |
| Скорость | 12,000 rpm | pdf_vision |
| Расход воды | 4 gpm (0.3 lps), без системы охлаждения | pdf_vision |
| Транспортный вес | 904 lb (410 kg) | pdf_vision |
| Инерция | 0.30 lb·ft² (0.0125 m²·kg²) | pdf_vision |
Графики / чертежи

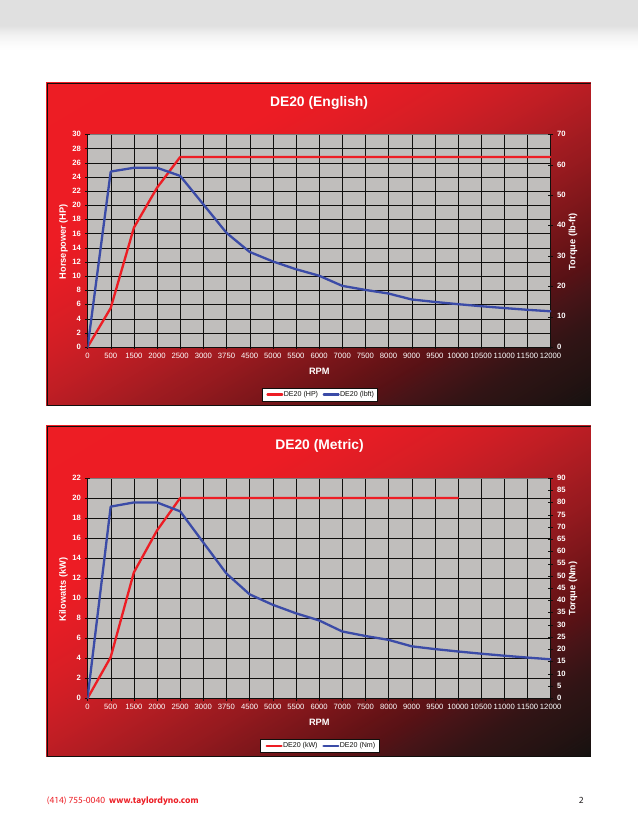

performance_chart
Страница с двумя графиками характеристик электродвигателя DE20: мощность (HP и кВт) и момент (lb-ft и Нм) в зависимости от оборотов (RPM), графики на красном фоне

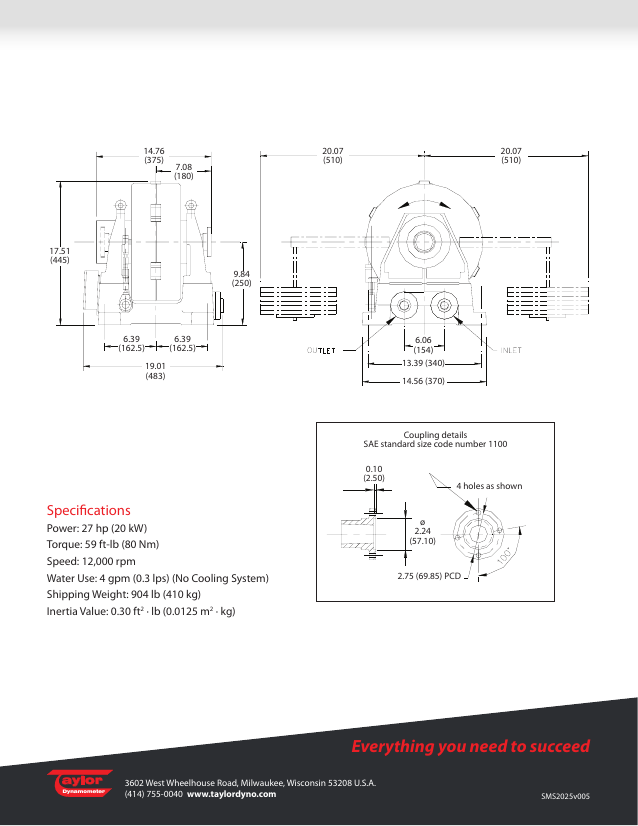

dimension_drawing
Технический чертёж динамометра Taylor с габаритными размерами (вид сбоку и спереди), деталями муфты SAE 1100 и краткими характеристиками (мощность, крутящий момент, скорость, вес).
Документы
Индуктивный динамометр Taylor DE20 подходит для испытания двигателей мощностью до 27 л.с. (20 кВт). Его можно использовать в различных отраслях, таких как автомобильная, авиационная и разработка промышленных двигателей.
