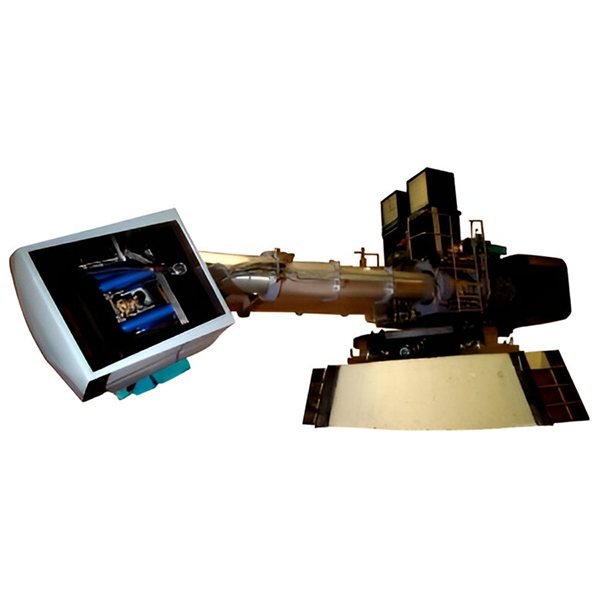

Геотехнические центрифуги Actidyn Systemes C80
Бренд: Actidyn PDF интересно: producer не найден фото с blms.ru
Характеристики (49)
| Параметр | Значение | Источник |
|---|---|---|
| Сила, (г х т) | 400 | blms_full |
| Радиус, м | 5,5 | blms_full |
| Ширина корзины, м | 1 | blms_full |
| Длина корзины, м | 1,4 | blms_full |
| Глубина корзины, м | 1 | blms_full |
| Макс. ускорение, g | 200 | blms_full |
| Макс. нагрузка при макс. ускорении, кг | 1000 | blms_full |
| Макс. нагрузка, кг | 4000 | blms_full |
| Макс. ускорение при макс. нагрузке, g | 100 | blms_full |
| Потребляемая мощность при макс. ускорении, кВт | 400 | blms_full |
| Модель | C80-3 | pdf_vision |
| Радиус платформы | 5.5 м | pdf_vision |
| Номинальный радиус | 5 м | pdf_vision |
| Ширина платформы | 1.1 м | pdf_vision |
| Глубина платформы | 1.4 м | pdf_vision |
| Высота контейнера | 1 м | pdf_vision |
| Максимальная полезная высота | 1.5 м | pdf_vision |
| Полезная нагрузка (макс.) | 4000 кг | pdf_vision |
| Ускорение при максимальной нагрузке | 100 g | pdf_vision |
| Полезная нагрузка при макс. ускорении | 2000 кг | pdf_vision |
| Диапазон ускорения | 10 to 200 g | pdf_vision |
| Точность ускорения | +/- 0.2 g | pdf_vision |
| Вибрация на платформе (макс.) | 0.3 gRMS | pdf_vision |
| Максимальный рабочий дисбаланс | +/- 100 кН | pdf_vision |
| Установленная мощность | 650 кВА | pdf_vision |
| Скорость двигателя | 210 to 1400 Rpm | pdf_vision |
| Передаточное число | 7 | pdf_vision |
| Скорость центрифуги | 30 to 200 Rpm | pdf_vision |
| Потребление энергии при 100 g | 160 кВт | pdf_vision |
| Потребление энергии при 200 g | 450 кВт | pdf_vision |
| Сеть питания | 660 В | pdf_vision |
| Ток силовых колец | 100 А | pdf_vision |
| Линейное напряжение | 410 ВRMS | pdf_vision |
| Количество линий | 4 | pdf_vision |
| Ток сигнальных контактных колец | 1 А | pdf_vision |
| Рабочее напряжение DC | 110 В | pdf_vision |
| Шум | 10 мΩRMS | pdf_vision |
| Количество (сигнальные кольца) | up to 120 | pdf_vision |
| Частота | DC to 10 МГц | pdf_vision |
| Количество каналов оптического ротационного соединения | 2 | pdf_vision |
| Оптические порты Ethernet | 16 | pdf_vision |
| Скорость передачи | 1 ГГц | pdf_vision |
| Количество каналов гидравлического ротационного соединения ( | 6 | pdf_vision |
| Давление | 10 to 200 бар | pdf_vision |
| Поток | 10 to 150 л/мин | pdf_vision |
| Температура жидкости | 10 to 50 °C | pdf_vision |
| Диапазон балансировки | 100 кН | pdf_vision |
| Разрешение балансировки | +/- 1 кН | pdf_vision |
| Время балансировки | 30 с | pdf_vision |
Документы
Базовые параметры всех модели серии C80:
широкий радиус 5,5 метра
вместимость 4 тонны при 100 г и 2 тоны при 200 г
просторная корзина 1,1 х 1,4 м
Все остальные параметры являются уникальными.
Каждая центрифуга C80 имеет свой собственный независимый дизайн и конструкцию. Специальные материалы тщательно подобраны практически для каждой детали. C80 не производится серийно, а создаётся под требования заказчика.
Центрифуга оснащена:
радиусом платформы 5,5 м
экспериментальной платформой 1,1 x 1,4 м
грузоподъемностью 4 000 кг при 100 г; 200 г, 2 000 кг
автоматической балансировкой
гидравлическими поворотными соединениями
Quake Simulator и система сбора данных
силовыми и сигнальными контактными кольцами
оптоволоконным поворотным соединением
