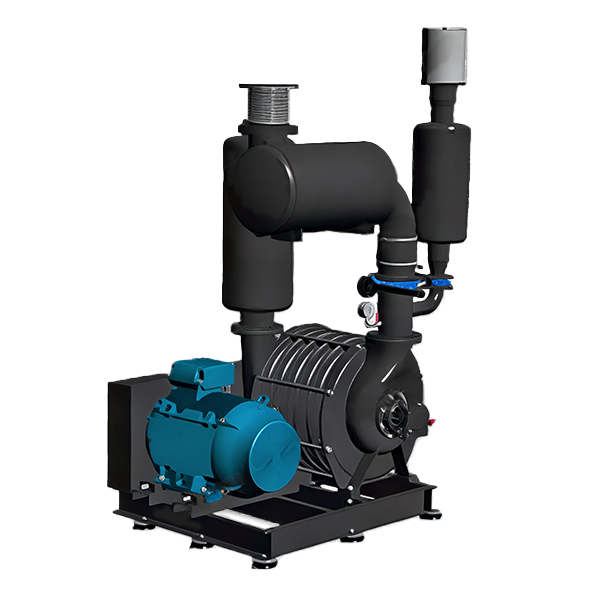

Центробежная воздуходувка Continental Industrie Model 077
Бренд: Continental Industrie PDF интересно: producer не найден фото с blms.ru
Характеристики (18)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 200, PN 10 | blms_full |
| Фланец (выход) | DN 200, PN 10 | blms_full |
| Производительность, м³/ч | 8 500 | blms_full |
| Частота вращения, об/мин | 3550 - 4400 | blms_full |
| Избыточное давление, бар (изб.) | 1,12 | blms_full |
| ЧИСЛО СТУПЕНЕЙ | от 1 до 8 (литой) - от 1 до 11 (сборный) | |
| СОЕДИНЕНИЕ НА ВХОДЕ | 8 ” ( 202 мм) ФЛАНЕЦ, DN 200, PN 10 | |
| СОЕДИНЕНИЕ НА ВЫХОДЕ | 8 ” ( 202 мм) ФЛАНЕЦ, DN 200, PN 10 | |
| РАБОЧАЯ СКОРОСТЬ | 3550 об/мин с прямым приводом (60Hz), 4400 об/мин с | |
| ДИАМЕТР ИМПЕЛЛЕРА | 24” (611 мм) | |
| ОКРУЖНАЯ СКОРОСТЬ ИМПЕЛЛЕРА | 372 f/s (113 м/с) | |
| ПЕРВАЯ КРИТИЧЕСКАЯ СКОРОСТЬ | 4275 об/мин (8-ступенчатый) с литым | |
| ДОПУСТИМАЯ ВИБРАЦИЯ | Полный размах 4,5 мм/с | |
| КОНЕЦ ВАЛА | 2” 3/8 (60 мм), входной конец привода - стандарт | |
| КРЫШКИ, СЕКЦИИ, КОРПУС ПОДШИПНИКА | Литый чугун FGL 250 | |
| СТЯЖКИ | диаметр 13/16 ” (20 мм), сталь A60 | |
| ГЕРМЕТИК | Силикон RTV IS502 | |
| ПОДШИПНИКИ | Шариковый подшипник 6313 C3 стандарт AFBMA B10 |
Документы
Материал конструкции
Крышки, секции, корпус подшипника: Литый чугун FGL 250
Стяжки: диаметр 13/16 " (20 мм), сталь A60
Герметик: Силикон RTV IS502
Уплотнения (ВОЗДУХ): Графитовые кольца на каждом конце
Уплотнения (ГАЗ): Четыре графитных кольца на каждом конце с подачей инертных газов
Подшипники: Шариковый подшипник 6313 C3 стандарт AFBMA B10
Вал: Углеродистая сталь С35 (возможно исполнение из нержавеющей стали)
Рабочие колёса: Литые - алюминий Al Si Mg, сборные - алюминий 5754/6082T6
Отражательные кольца: Нержавеющая сталь
Опора двигателя: Катаная углеродистая сталь
Установка рамы-основания: Антивибрационные прокладки
Уровень шума: В соответствии стандартам OSHA (возможно проведение сертификационных испытаний)
Фланец (вход)
DN 200, PN 10
Фланец (выход)
DN 200, PN 10
