Стенд для испытания электродвигателей на безе индуктивного динамометра XYZ
Бренд: — PDF интересно: producer не найден фото с blms.ru
Характеристики (7)
| Параметр | Значение | Источник |
|---|---|---|
| Мощность, л.с. | 175 | blms_full |
| Макс. крутящий момент, Н·м | 498 | blms_full |
| Мощность, кВт | 130 | blms_full |
| Частота вращения, об/мин | 2500 | blms_full |
| Макс. частота вращения, об/мин | 6000 | blms_full |
| VENDOR TOLERANCES | 3.25 in. | |
| ANGULAR | MACH (83 BEND |
Графики / чертежи
dimension_drawing

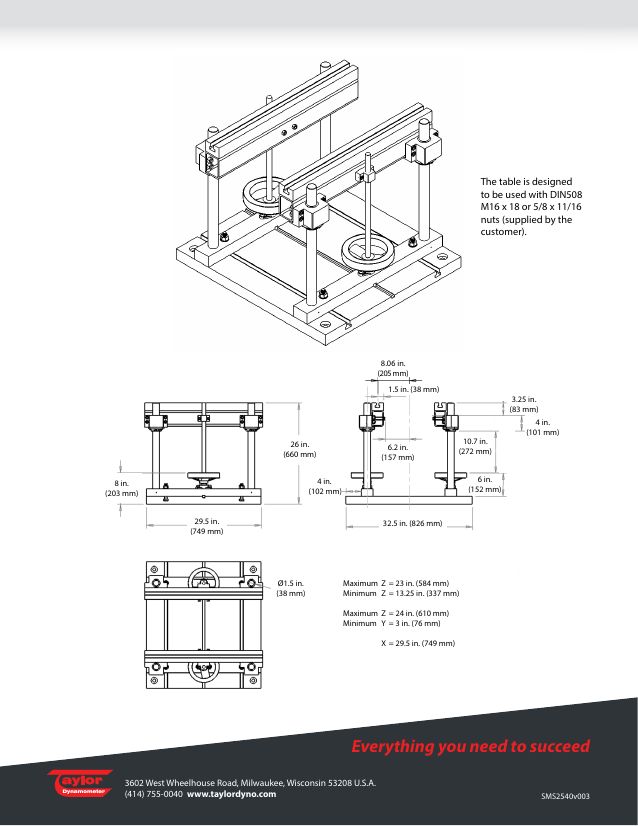

Технический чертёж испытательного стола с изометрическим видом и габаритными размерами (Ш × Г × В, мм/дюймы), диапазоны перемещений X/Y/Z, производитель Taylor Dyno.
Документы
Испытательный стенд включает в себя индуктивный динамометр, установленный на подъемном столе XYZ с крепежной пластиной, которую можно регулировать по осям X-Y-Z. Оси X и Z управляются с помощью ручных кривошипных ручек, в то время как ось Y регулируется с помощью дистанционного подвесного пульта, который управляет подъемом гидравлических ножниц.
Стенд состоит из:
Нестандартный индуктивный динамометр

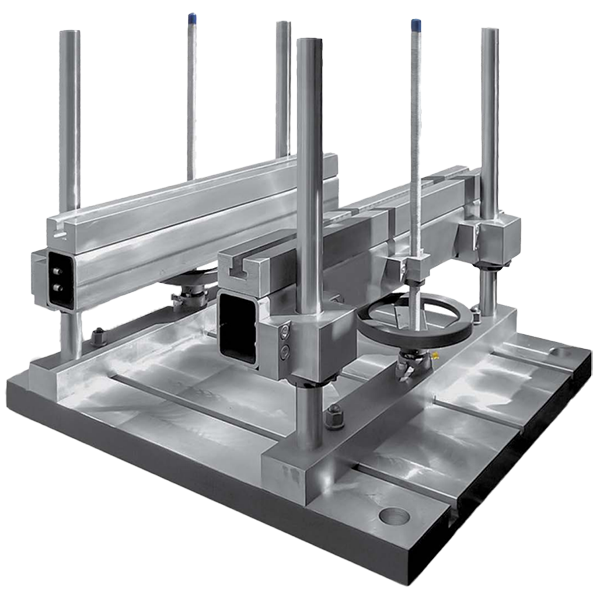

Испытательный стенд с подъемным столом XYZ
Стол X-Y-Z предназначен для разнообразных задач, связанных с испытанием электродвигателей. Он обеспечивает регулировку по оси Y (вверх/вниз) в диапазоне от 7,6 до 61 см, а также по оси Z (влево/вправо) от 33,6 до 58,4 см. Максимально допустимый крутящий момент составляет 2000 Нм, что делает стол весьма универсальным для проведения различных испытаний. Кроме того, стол может выдерживать максимальный вес двигателя до 907 кг.
