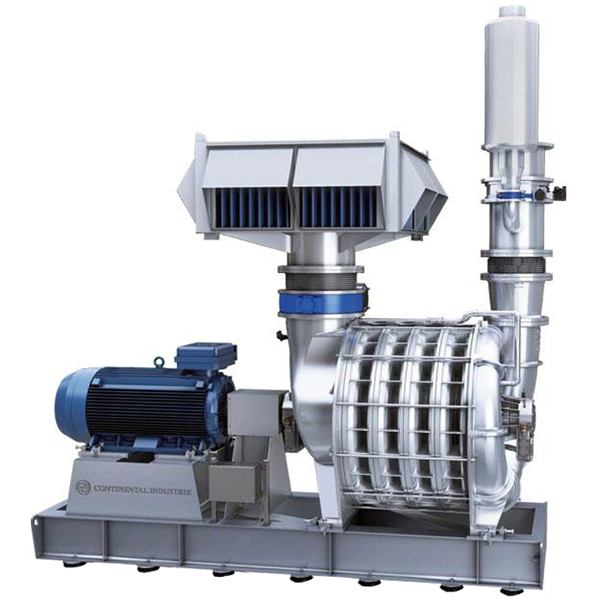

Центробежная воздуходувка Continental Industrie Model 700
Бренд: Continental Industrie ✓ обогащена интересно: producer не найден фото с blms.ru
Характеристики (22)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 700, PN 10 | blms_full |
| Фланец (выход) | DN 600, PN 10 | blms_full |
| Производительность, м³/ч | 70 000 | blms_full |
| Частота вращения, об/мин | 3570 | blms_full |
| Избыточное давление, бар (изб.) | 1,62 | blms_full |
| Количество ступеней | от 1 до 6 | producer |
| Смазка | масло с постоянным уровнем | producer |
| Диаметр рабочего колеса | 915 мм (36″) | producer |
| Окружная скорость колеса | 172 м/с | producer |
| Критическая частота вращения | 4588 об/мин (6-ступенчатая) | producer |
| Вибрация (допуск) | 4,5 мм/с (размах) | producer |
| Конец вала | 95 мм (3 3/4″) | producer |
| Корпус подшипников | чугун FGL 250 | producer |
| Головка и секции | чугун FGL 250 | producer |
| Вал | сталь 42 Cr Mo 4 (опция — нержавеющая) | producer |
| Колёса | литой алюминий Si 10 Mg | producer |
| Подшипники | шариковые 6320 C3 по AFBMA B10 | producer |
| Уплотнение (воздух) | 2 графитовых кольца на каждой стороне | producer |
| Уплотнение (газ) | 4 угольных кольца с подачей инертного газа | producer |
| Постамент двигателя | нержавеющая сталь | producer |
| Рама | UPN оцинкованная углеродистая сталь | producer |
| Шум | соответствует OSHA (сертифицированные испытания) | producer |
Документы
—
Материал конструкции
Крышки, секции, корпус Подшипника: Литый чугун FGL 250
Стяжки: диаметр 15/16 " (24 мм), сталь A60
Герметик: Силикон RTV Is502
Уплотнения (ВОЗДУХ): Графитовые кольца на каждом конце
Уплотнения (ГАЗ): Четыре графитных кольца на каждом конце с подачей инертных газов
Подшипники: Шариковый подшипник 6320 C3 стандарт FBMA B10
Вал: Углеродистая сталь 42 Cr Mo 4 (возможно исполнение из нержавеющей стали)
Рабочие колёса: Алюминий Al Si 10 Mg
Отражательные кольца: Нержавеющая сталь
Опора двигателя: Катаная углеродистая сталь
Установка рамы-основания: Анкерные болты
Уровень шума: В соответствии стандартам OSHA (возможно проведение сертификационных испытаний)
Фланец (вход)
DN 700, PN 10
Фланец (выход)
DN 600, PN 10
Обогащение: данные производителя
| Параметр | Значение | Источник |
|---|---|---|
| Количество ступеней | от 1 до 6 | производ. |
| Смазка | масло с постоянным уровнем | производ. |
| Диаметр рабочего колеса | 915 мм (36″) | производ. |
| Окружная скорость колеса | 172 м/с | производ. |
| Критическая частота вращения | 4588 об/мин (6-ступенчатая) | производ. |
| Вибрация (допуск) | 4,5 мм/с (размах) | производ. |
| Конец вала | 95 мм (3 3/4″) | производ. |
| Корпус подшипников | чугун FGL 250 | производ. |
| Головка и секции | чугун FGL 250 | производ. |
| Вал | сталь 42 Cr Mo 4 (опция — нержавеющая) | производ. |
| Колёса | литой алюминий Si 10 Mg | производ. |
| Подшипники | шариковые 6320 C3 по AFBMA B10 | производ. |
| Уплотнение (воздух) | 2 графитовых кольца на каждой стороне | производ. |
| Уплотнение (газ) | 4 угольных кольца с подачей инертного газа | производ. |
| Постамент двигателя | нержавеющая сталь | производ. |
| Рама | UPN оцинкованная углеродистая сталь | производ. |
| Шум | соответствует OSHA (сертифицированные испытания) | производ. |
Жизненный цикл: active
Факты производителя: Производитель уточняет исполнение 700.01–700.06 (габариты, масса до 12,6 т), конструкционные материалы, уплотнения, смазку, диаметр колеса 915 мм, критическую скорость 4588 об/мин. Внимание: у производителя выходной фланец указан как DN 600 (2,5″/65 мм) — противоречие в описании; есть PDF data sheet и Detailed Engineering.
