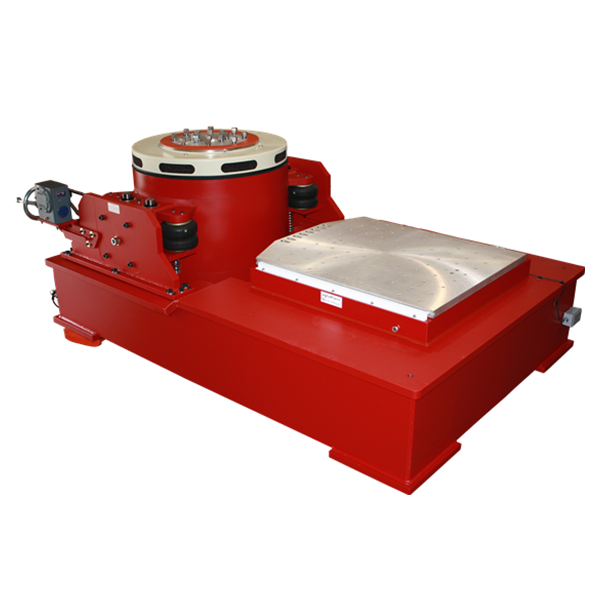

Воздухоохлаждаемый вибростенд Data Physics LE-358
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (26)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 15 600 | blms_full |
| Диаметр арматуры, мм | 235 | blms_full |
| Масса арматуры, кг | 13,6 | blms_full |
| Макс. перемещение (пик-пик), мм | 50,8 | blms_full |
| Макс. усилие (ШСВ), H | 12 900 | blms_full |
| Макс. ускорение (синус), g | 125 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 227 | blms_full |
| Диапазон рабочих частот, Гц | 5 - 3000 | blms_full |
| Tel. 71 354 06 80 (81, 82) • Faks | 71 354 06 92 • www.klimatest.eu | |
| Tel. 22 864 04 35 • Faks | 22 864 04 35 • www.klimatest.eu | |
| Wzmacniacz mocy | DSA10-20k / DSA10-20k | pdf_vision |
| Srednica stolika | 235 mm / 235 mm | pdf_vision |
| Szczytowa sila wibracji sinusoidalnych | 13400 N / 15600 N | pdf_vision |
| Maksymalna sila RMS dla vibracji random | 12000 N / 12900 N | pdf_vision |
| Maksymalna sila dla udaru 3 ms | 33500 N / 39000 N | pdf_vision |
| Pierwszy rezonans stolika (+5%) | 2275 Hz / 2275 Hz | pdf_vision |
| Uzywzczy zakres czestotliwosci | 5-3000 Hz / 5-3000 Hz | pdf_vision |
| Szczytowe przyspieszenie (pusty stolik) | 107 g / 125 g | pdf_vision |
| Predkosc maksymalna | 1,8 m/s / 1,8 m/s | pdf_vision |
| Maksymalne przemieszczenie p-p | 51* mm / 51* mm | pdf_vision |
| Okwory mocujace w stoliku | M8 / M8 | pdf_vision |
| Masa stolika (element ruchomego) | 13,6 kg / 13,6 kg | pdf_vision |
| Maksymalne obciazenie stolika | 227 kg / 227 kg | pdf_vision |
| Waga (wstrezarka bez wzmacniacza mocy) | 1100 kg / 1100 kg | pdf_vision |
| Pobor mocy | 34 kVA / 34 kVA | pdf_vision |
Документы
Для всех моделей вибростендов доступны следующие решения:
Пневмоопоры для защиты от вертикальной вибрации;
Поворотная цапфа для испытаний с вертикальной и горизонтальной вибрацией;
Моноблочная конфигурация, в которой возбудитель и стол скольжения смонтированы на общей базе для тестирования по трём осям.
Все типы вибростендов большой мощности сконструированы на композиционных пластинах с использованием расположенных специальным образом подшипников. Вибростенд может дополнительно оснащаться системой автоматической балансировки, обеспечивающей стабильное положение движущихся элементов при загрузке или разгрузке испытательного стола.
Макс. усилие (Синус), Н
15 600
Диаметр арматуры, мм
235
Масса арматуры, кг
13,6
Макс. перемещение (пик-пик), мм
50,8
Макс. усилие (ШСВ), H
12 900
Макс. ускорение (синус), g
125
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
227
Диапазон рабочих частот, Гц
5 - 3
