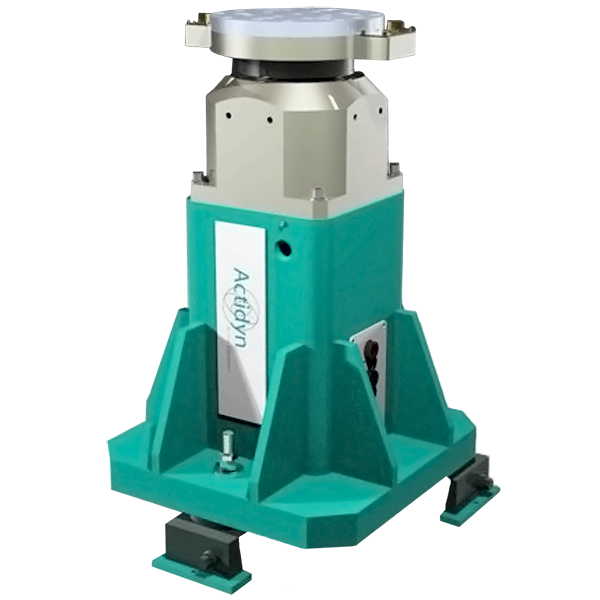

Одноосный симулятор движения Actidyn Systemes ST 1144
Бренд: Actidyn PDF интересно: producer не найден фото с blms.ru
Характеристики (39)
| Параметр | Значение | Источник |
|---|---|---|
| Диаметр стола, мм | 400 | blms_full |
| Макс. масса нагрузки, кг | 40 (70) | blms_full |
| Диаметр нагрузки, мм | 400 | blms_full |
| Высота нагрузки, мм | 400 | blms_full |
| Точность позиционирования, угл.сек. | ± 1 | blms_full |
| Диапазон скоростей вращения, °/с | ± 2 000 | blms_full |
| Полоса пропускания, Гц | > 50 | blms_full |
| chamber | 1.10-6 Torr | |
| RS232 | IEEE 488, Ethernet, High speed Scramnet | |
| ST 1100 SERIE | SPECIFICATION | pdf_vision |
| Модели | ST 1112, ST 1114, ST 1144, ST 1194, ST 1196 | pdf_vision |
| Payload Mass (max) kg | 40 / 40 (70) / 40 (70) / 70 (100) / 70 (100) | pdf_vision |
| Payload Diameter mm | 200 / 400 / 400 / 400 / 600 | pdf_vision |
| Payload Height mm | 200 / 540 / 540 / 540 / 540 | pdf_vision |
| Geometry Table top diameter mm | 200 / 400 / 400 / 400 / 600 | pdf_vision |
| Wobble | ±1 Arc second | pdf_vision |
| Rotation | continuous (limited rotation optional) | pdf_vision |
| Position Accuracy | ±1 Arc second | pdf_vision |
| Command Increment | ±0,036 Arc second | pdf_vision |
| Repeatability | ±0,2 Arc second | pdf_vision |
| Rate Range °/s | ±2000 | pdf_vision |
| Rate Accuracy | ±0,001 % | pdf_vision |
| Command increment °/s | 0,00001 | pdf_vision |
| Stability % | Over 360°: 0,0001; Over 10°: 0,001; Over 1°: 0,05 | pdf_vision |
| Peak torque Nm | 38 / 38 / 89 / 309 / 309 | pdf_vision |
| Nominal torque Nm | 8 / 8 / 19 / 65 / 65 | pdf_vision |
| Inertia (no load) m2kg | 0,15 / 0,19 / 0,19 / 0,2 / 0,75 | pdf_vision |
| No load Peak acceleration °/s² | 14000 / 11700 / 26800 / 70000 / 23000 | pdf_vision |
| Servo bandwidth Hz | > 50 | pdf_vision |
| Electrical slip-rings | 30 Channels 2A (alternative configuration on demand) | pdf_vision |
| Computer interfaces | RS232, IEEE 488, Ethernet, High speed Scramnet | pdf_vision |
| Компания | ACTIDYN SYSTEMES SA, 1 rue du Groupement Manoeuvre, 78590 Richebourg, France | pdf_vision |
| Каталог | Motion Simulators 2008 catalog rev.a | pdf_vision |
| Телефон | +33 (0) 1 30 76 05 30 | pdf_vision |
| Телефакс | +33 (0) 1 30 76 05 33 | pdf_vision |
| contact@actidyn.com | pdf_vision | |
| Web site | www.actidyn.com | pdf_vision |
| Société anonyme au capital de | 170 000 € | pdf_vision |
| R.C.S. | Versailles B 403 616 95 - APE 7120B | pdf_vision |
Документы
Диапазон угловой скорости одноосевые столы ST 1144 может составлять от одного оборота в день до 10 000 градусов в секунду, что позволяет использовать их в широком спектре применения.
Запатентованная ACTIDYN технология динамического бесщеточного моделирования переменного тока, позволяет обеспечивать превосходную широкую полосу пропускания и удивительные динамические характеристики при минимальных затратах на техническое обслуживание.
Одноосный имитатор движения может быть оснащен:
климатической камерой: от -55 °C до 185 °C
вакуумной камерой: 1,10
Торр
индивидуальными электрическими контактными кольцами
оптоволоконным поворотным соединителем и сетью Ethernet
подвижным поворотным соединением
Диаметр стола, мм
400
Макс. масса нагрузки, кг
40 (70)
Диаметр нагрузки, мм
400
Высота нагрузки, мм
400
Точность позиционирования, угл.сек.
± 1
Диапазон скоростей вращения, °/с
± 2 000
Полоса пропускани
