Воздухоохлаждаемый вибростенд Data Physics LE-308
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (27)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 13 300 | blms_full |
| Диаметр арматуры, мм | 235 | blms_full |
| Масса арматуры, кг | 13,6 | blms_full |
| Макс. перемещение (пик-пик), мм | 50,8 | blms_full |
| Макс. усилие (ШСВ), H | 12 000 | blms_full |
| Макс. ускорение (синус), g | 107 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 227 | blms_full |
| Диапазон рабочих частот, Гц | 5 - 3000 | blms_full |
| Tel. 71 354 06 80 (81, 82) • Faks | 71 354 06 92 • www.klimatest.eu | |
| Tel. 22 864 04 35 • Faks | 22 864 04 35 • www.klimatest.eu | |
| Wzmacniacz mocy | DSA10-20k / DSA10-20k | pdf_vision |
| Średnica stołka (mm) | 235 / 235 | pdf_vision |
| Szczytowa siła wzbudz. sinusooidalnie (N) | 13400 / 15600 | pdf_vision |
| Maksymalna siła RMS dla widmau random (N) (zgodnie z normą I | 12000 / 12900 | pdf_vision |
| Maksymalna siła dla udarów 3 ms (N) | 33500 / 39000 | pdf_vision |
| Pierwszy rezonans stołka ±5% (Hz) | 2275 / 2275 | pdf_vision |
| Użyteczny zakres częstotliwości (Hz) | 5-3000 / 5-3000 | pdf_vision |
| Szczelne przyspieszenie (pusty stołek) (g) | 107 / 125 | pdf_vision |
| Prędkość maksymalna (m/s) | 1,8 / 1,8 | pdf_vision |
| Maksymalne przemieszczenie p-p (mm) | 51 / 51 | pdf_vision |
| Otwory mocujące w stołku | M8 / M8 | pdf_vision |
| Masa stołka (elementu ruchomego) (kg) | 13,6 / 13,6 | pdf_vision |
| Maksymalne obciążenie stołka (kg) | 227 / 227 | pdf_vision |
| Waga (wzorc各种 bez wzmacniacza mocy) (kg) | 1100 / 1100 | pdf_vision |
| Pobór mocy (kVA) | 34 / 34 | pdf_vision |
| Pobór opcjonalne 76,2 mm (3 cal) | pdf_vision |
Документы
Для всех моделей вибростендов доступны следующие решения:
Пневмоопоры для защиты от вертикальной вибрации;
Поворотная цапфа для испытаний с вертикальной и горизонтальной вибрацией;

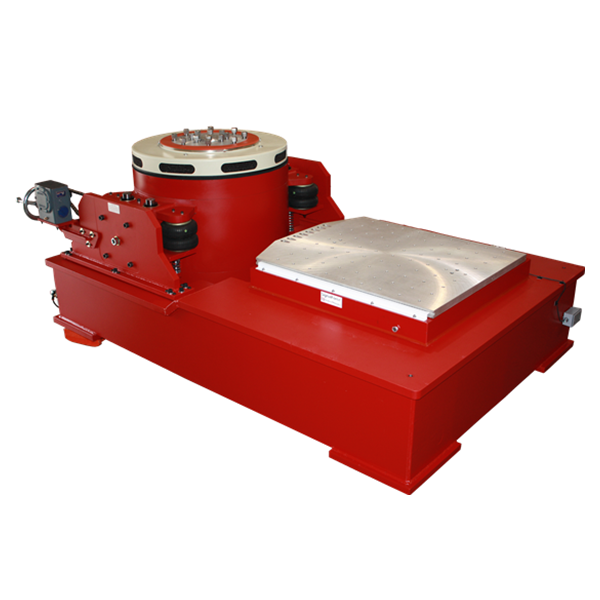

Моноблочная конфигурация, в которой возбудитель и стол скольжения смонтированы на общей базе для тестирования по трём осям.
Все типы вибростендов большой мощности сконструированы на композиционных пластинах с использованием расположенных специальным образом подшипников. Вибростенд может дополнительно оснащаться системой автоматической балансировки, обеспечивающей стабильное положение движущихся элементов при загрузке или разгрузке испытательного стола.
Макс. усилие (Синус), Н
13 300
Диаметр арматуры, мм
235
Масса арматуры, кг
13,6
Макс. перемещение (пик-пик), мм
50,8
Макс. усилие (ШСВ), H
12 000
Макс. ускорение (синус), g
107
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
227
Диапазон рабочих частот, Гц
5 - 3
