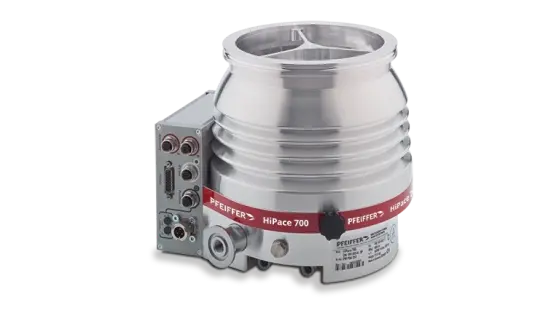

Гибридные турбомолекулярные насосы на магнитном подвесе Pfeiffer Vacuum HiPace 700 M
Бренд: Pfeiffer ✓ обогащена PDF
Характеристики (35)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN160 | blms_full |
| Фланец (выход) | DN25 | blms_full |
| Вес, кг | 15,7 - 20,8 | blms_full |
| Частота вращения, об/мин | 49 200 | blms_full |
| Скорость откачки по N₂, л/с | 685 | blms_full |
| Скорость откачки по H₂, л/с | 480 | blms_full |
| Скорость откачки по He, л/с | 600 | blms_full |
| Скорость откачки по Ar, л/с | 660 | blms_full |
| Коэффициент сжатия N₂ | > 1 · 10¹¹ | blms_full |
| Коэффициент сжатия H₂ | 2 · 10⁵ | blms_full |
| Коэффициент сжатия He | > 1 · 10⁷ | blms_full |
| Коэффициент сжатия Ar | > 1 · 10¹¹ | blms_full |
| Предельное остаточное давление N₂, мбар | 8 | blms_full |
| Тип охлаждения | Водяное | blms_full |
| Рабочее напряжение, В DC | 48 | blms_full |
| Потребляемая мощность, Вт | 300 | blms_full |
| Фланец напуска атмосферы | G1/8" | blms_full |
| Модель | HiPace 700 M | pdf_vision |
| Тип | Турбомолекулярные вакуумные насосы | pdf_vision |
| Скорость откачки для N2 | 685 l/s | pdf_vision |
| Скорость откачки для H2 | 480 l/s | pdf_vision |
| Скорость откачки для He | 560 l/s | pdf_vision |
| Скорость откачки для Ar | 640 l/s | pdf_vision |
| Коэффициент сжатия для N2 | 1 · 10⁸ | pdf_vision |
| Коэффициент сжатия для H2 | 2 · 10³ | pdf_vision |
| Коэффициент сжатия для He | 1 · 10⁶ | pdf_vision |
| Коэффициент сжатия для Ar | 1 · 10⁷ | pdf_vision |
| Газовый поток при конечной частоте вращения для N2 | 3.0 hPa l/s | pdf_vision |
| Газовый поток при конечной частоте вращения для Ar | 8.0 hPa l/s | pdf_vision |
| Газовый поток при давлении 0.1 hPa (HV) для He | 150 hPa l/s | pdf_vision |
| Газовый поток при давлении 0.1 hPa (HV) для H2 | 140 hPa l/s | pdf_vision |
| Газовый поток при давлении 0.1 hPa (HV) для N2 | 140 hPa l/s | pdf_vision |
| Макс. форвакуум | 8.0 Pa | pdf_vision |
| Время разгона | 4 min | pdf_vision |
| Уровень звукового давления (EN ISO 2151) | ≤ 60 dB(A) | pdf_vision |
Документы
📄 Product_Leaflet_HiPace_700_H_Global_EN.pdf 📄 Instruction_Manual_HiPace_700_H_with_TC_400_DE_de_EN_en.pdf 📄 Instruction_Manual_HiPace_700_H_with_TC_400_EN_en.pdf 📄 Instruction_Manual_HiPace_700_H_with_TC_400_DE_de.pdf
Серия высоковакуумных турбомолекулярных насосов HiPace M – это насосы с магнитным подвесом ротора. Насосы не нуждаются в обслуживании благодаря отсутствию классических шариковых подшипников и соответственно пар трения. В насосах используется активная система балансировки ротора по 5 осям. Во время работы происходит автоматическая компенсация пространственного расположения ротора в случае разбалансировки.
Роторы насосов снабжены системой автоматической балансировки по 5-ти осям. Балансировка осуществляются в реальном времени. Контроллер обнаруживает дисбаланс, сравнивая показания датчика положения по каждой из осей с эталонным банком данных и вырабатывает управляющий сигнал на соответствующее изменение тока в электромагнитах. Автоматическая балансировка позволяет насосу эффективно работать даже в условиях интенсивного осаждения загрязнений на лопастях и исключить возникновение вибраций.
