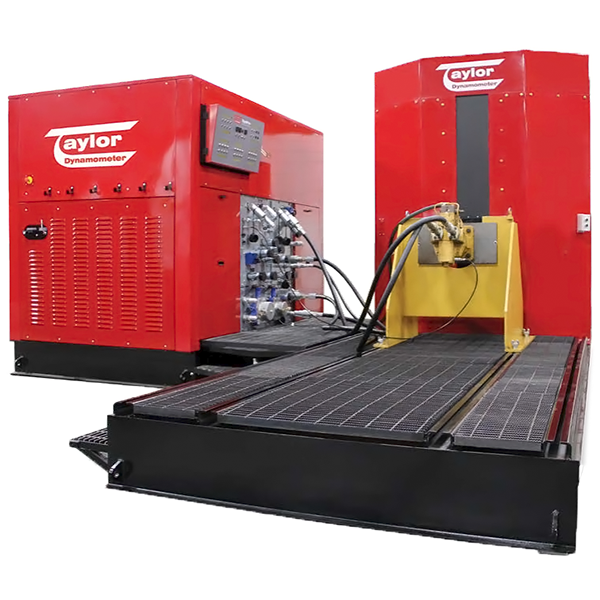

Стенд для гидравлических испытаний HTC 300
Бренд: — PDF интересно: producer не найден фото с blms.ru
Характеристики (24)
| Параметр | Значение | Источник |
|---|---|---|
| Мощность, л.с. | 300 | blms_full |
| Макс. крутящий момент, Н·м | 1700 | blms_full |
| Мощность, кВт | 224 | blms_full |
| Частота вращения, об/мин | 3400 | blms_full |
| Расход охлаждающей жидкости, л/мин | 113 | blms_full |
| Ёмкость масляной системы, л | 1380 | blms_full |
| Макс. температура рабочей жидкости, °C | 82 | blms_full |
| Макс. нагрузка, кг | 9072 | blms_full |
| Размер стола, мм | 3660 x 1930 | blms_full |
| SERVICE IN Shipping Weight (approximate) | 35,000 lb (15,875 kg) | |
| Двигатель | 300 л.с. (224 кВт) электродвигатель | pdf_vision |
| Танк масла компонента | 365 галлонов (1,380 л) с дополнительным резервуаром 100 галлонов (379 л) | pdf_vision |
| Поддержка веса | Высокая ёмкость 20,000 фунтов (9,072 кг) | pdf_vision |
| Диапазон оборотов | 0 - 3,400 | pdf_vision |
| Пиковый крутящий момент | 1,255 фунт-фут (1,700 Нм) | pdf_vision |
| Тип привода | Редуктор с ременным приводом | pdf_vision |
| Регулируемая высота привода | 16 - 77 дюймов (41 - 196 см) | pdf_vision |
| Выходы PWM | Четыре (4) | pdf_vision |
| Выходы соленоидов | Два (2) для управления компонентом | pdf_vision |
| Схемы подачи питания | Две (2) переменные | pdf_vision |
| Стартер | Пониженное напряжение мягкого пуска | pdf_vision |
| Вспомогательный насос | 6,000 psi (413 бар) | pdf_vision |
| Контроль загрязнения | ISO 20/16/13 (SAE ARP4205) | pdf_vision |
| Мощность об/мин | Без дерейтинга в странах 50 Гц | pdf_vision |
Документы
Стенд на 300 л.с. (223 кВт) предназначен для испытания больших смешивающих машин или преимущественно для горнодобывающего оборудования и больших экскаваторов.
Возможности тестирования включают:
трансмиссии, приводы и коробки передач;
гидравлические сервомоторы;
гидравлические цилиндры;
блоки клапанов;
преобразователи крутящего момента (гидротрансформаторы);
шестерёночные/зубчатые насосы;
пластинчато-роторные насосы;
gидростатические насосы.
Стенд обеспечивает замкнутый контур для управление скоростью тестируемого привода и стабилизатора потока вещества (выпрямителя) для замкнутых насосных систем.
В комплектацию стенда входит:
гравитационная (прямоточную) подача;
герметизированные каналы с давлением от 0 до 85 галлонов/с (321 л/с) и 0 - 6000 фунтов/кв. дюйм (41369 кПа);
циркуляционные контуры;
напорные каналы для мониторинга и управления давлением в нагнетательных узлах;
встроенный пульт
