Электродинамический вибростенд Data Physics GW-V617/DSA5-5K
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (33)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 4 670 | blms_full |
| Диаметр арматуры, мм | 174,5 | blms_full |
| Масса арматуры, кг | 6,8 | blms_full |
| Резонанс арматуры +/- 5%, Гц | 2 350 | blms_full |
| Макс. перемещение (пик-пик), мм | 51 | blms_full |
| Макс. усилие (ШСВ), H | 4 003 | blms_full |
| Макс. ускорение (синус), g | 70 | blms_full |
| Макс. скорость, м/с | 1,52 | blms_full |
| Макс. масса изделия, кг | 90 | blms_full |
| Модель | GW-V617 | pdf_vision |
| Тип | Электродинамический шейкер | pdf_vision |
| Окружающая температура (шейкер) | 50F to 77F (10C to 25C) | pdf_vision |
| Окружающая температура (усилитель) | 50F to 104F (10C to 40C) | pdf_vision |
| Акустический шум (шейкер) | до 100 dBa @ 1m | pdf_vision |
| Акустический шум (блоуэр) | 72 dBa @ 1m | pdf_vision |
| Влажность (шейкер) | <95% неконденсирующаяся | pdf_vision |
| Влажность (усилитель) | <95% неконденсирующаяся | pdf_vision |
| Диапазон питания | 380/400/415/440/480 Vac 50/60 Hz 3 фазы AC | pdf_vision |
| Общий вес | 1385 lbs (629 kg) | pdf_vision |
| Номинальная мощность | 5 kVA / 10 kVA | pdf_vision |
| Частота переключения | 100 kHz номинал | pdf_vision |
| Чувствительность входа | 2.3 V rms для полного выхода | pdf_vision |
| Входной импеданс | 10 K ohm | pdf_vision |
| Выходное напряжение | 82 V rms | pdf_vision |
| Отношение сигнал/шум | > 75 dB | pdf_vision |
| Вес усилителя | 616 lbs (280 kg) [5K]; 638 lbs (290 kg) [10K] | pdf_vision |
| Размеры усилителя (ВxШxГ) | 50" x 24" x 32" (1273 x 600 x 800 мм) | pdf_vision |
| Размеры шейкера (ВxШxГ) | 28.1" x 20.4" x 20.4" (714 x 519 x 519 мм) | pdf_vision |
| Размеры блоуэра (ВxШxГ) | 30.3" x 28.3" x 36.2" (770 x 720 x 920 мм) | pdf_vision |
| Производитель | Data Physics | pdf_vision |
| Адрес | 2480 N. 1st Street, Suite 100, San Jose, CA 95131 | pdf_vision |
| Телефон | 408.437.0100 | pdf_vision |
| Сайт | dataphysics.com | pdf_vision |
Графики / чертежи
performance_chart

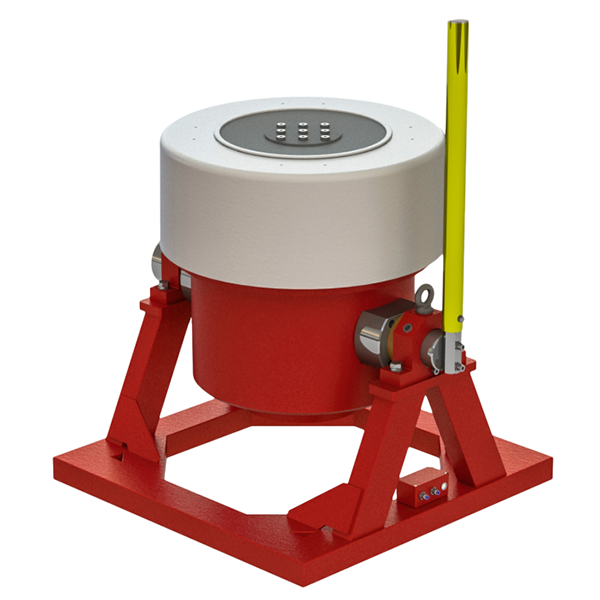

Спецификация и синусоидальная характеристика электродинамического вибростенда GW-V617: описание, стандартные функции, опции, применение, график огибающей ускорения от частоты, фото установки
Документы
Конструкция вибростендов допускает различные варианты исполнения: с пневмоопорами (для изоляции от вертикальной вибрации), с цапфами (для вертикальной и горизонтальной вибрации) или в моноблочном формате со столом скольжения (для испытаний по трём осям).
Макс. усилие (Синус), Н
4 670
Диаметр арматуры, мм
174,5
Масса арматуры, кг
6,8
Резонанс арматуры +/- 5%, Гц
2 350
Макс. перемещение (пик-пик), мм
Макс. усилие (ШСВ), H
4 003
Макс. ускорение (синус), g
Макс. скорость, м/с
1,52
Макс. масса изделия, кг
Data Physics GW-V617/DSA5-5K
904,9 Кб
