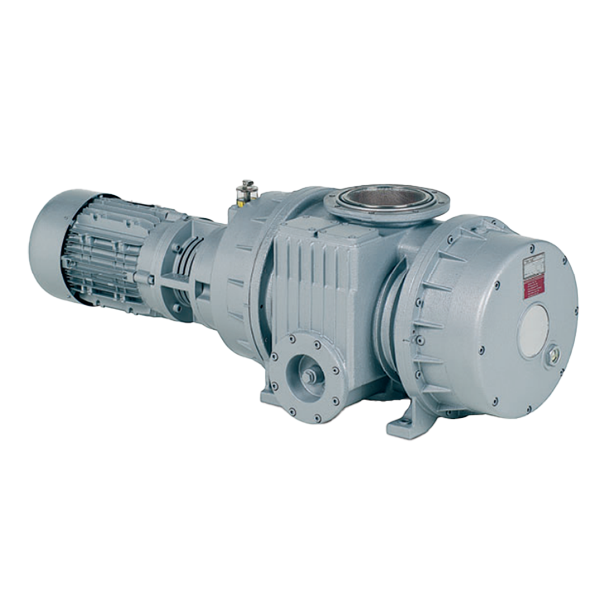

Кулачковые вакуумные насосы Elmo Rietschle R-VWB 2500
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (42)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 328 | blms_full |
| Производительность, м³/ч | 2293 | blms_full |
| Мощность, кВт | 5,5 | blms_full |
| Частота вращения, об/мин | 2900 | blms_full |
| Напряжение, 3~ | 400 / 690 V ± 10% | blms_full |
| Сила тока, А | 10,0 / 5,75 | blms_full |
| Ёмкость масляной системы, л | 2,8 | blms_full |
| Скорость утечки, мбар л/с | 0,01 | blms_full |
| Уровень шума, дБ | 72 - 73 | blms_full |
| R-VWP 500 | R-VWP 1000 | R-VWP 1500 | |
| Модель | R-VWP 500 | R-VWP 1000 | R-VWP 1500 | pdf_vision |
| Производитель | Elmo Rietschle (Gardner Denver) | pdf_vision |
| Тип | Контактно работающие роторно-лопастные вакуумные насосы с двигателем IE2 | pdf_vision |
| Макс. производительность | до 1908 m³/h | pdf_vision |
| Защита | IP 55, класс изоляции F | pdf_vision |
| Стандарт соединений | DIN EN 60034 | pdf_vision |
| Saugvermögen R-VWP 500 (50/60 Гц) | 485 / 590 m³/h | pdf_vision |
| Saugvermögen R-VWP 1000 (50/60 Гц) | 1072 / 1295 m³/h | pdf_vision |
| Saugvermögen R-VWP 1500 (50/60 Гц) | 1580 / 1909 m³/h | pdf_vision |
| Перепад давления на байпасном клапане R-VWP 500 | 50 mbar | pdf_vision |
| Перепад давления на байпасном клапане R-VWP 1000/1500 | 43 mbar | pdf_vision |
| Утечка (Leak rate) | 0,01 mbar l/s | pdf_vision |
| Напряжение питания | 230/400 В ±10% (50 Гц), 230/380 В ±10% (60 Гц) | pdf_vision |
| Номинальный ток R-VWP 500 | 5,0 / 10,9 A | pdf_vision |
| Номинальный ток R-VWP 1000 | 10,0 / 25,75 A | pdf_vision |
| Номинальный ток R-VWP 1500 | 12,8 / 27,4 A | pdf_vision |
| Мощность R-VWP 500 | 1,5 / 1,6 кВт | pdf_vision |
| Мощность R-VWP 1000 | 3,0 / 3,6 кВт | pdf_vision |
| Мощность R-VWP 1500 | 4,0 / 4,8 кВт | pdf_vision |
| Частота вращения R-VWP 500 | 2850 / 3450 мин⁻¹ | pdf_vision |
| Частота вращения R-VWP 1000 | 2875 / 3450 мин⁻¹ | pdf_vision |
| Частота вращения R-VWP 1500 | 2871 / 3450 мин⁻¹ | pdf_vision |
| Уровень шума R-VWP 500 | 68 / 72 дБ(А) | pdf_vision |
| Уровень шума R-VWP 1000 | 68 / 71 дБ(А) | pdf_vision |
| Уровень шума R-VWP 1500 | 72 / 76 дБ(А) | pdf_vision |
| Вес R-VWP 500 | 106 кг | pdf_vision |
| Вес R-VWP 1000 | 176 кг | pdf_vision |
| Вес R-VWP 1500 | 206 кг | pdf_vision |
| Объём масла R-VWP 500 | 1,5 л | pdf_vision |
| Объём масла R-VWP 1000 | 3,5 л | pdf_vision |
| Объём масла R-VWP 1500 | 3,5 л | pdf_vision |
| Стандарт шума | EN ISO 3744, отклонение 10 дБ | pdf_vision |
Графики / чертежи
dimension_drawing
Чертёж габаритных и присоединительных размеров вакуумных насосов R-VWP 500/1000/1500 с таблицами размеров, обозначениями подключений и аксессуаров
performance_chart

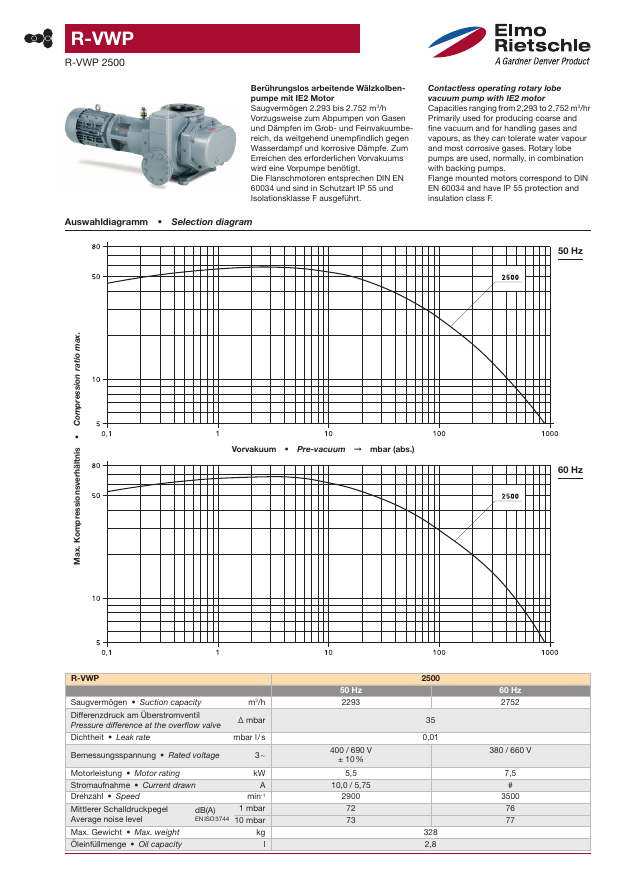

Технический лист вакуумного насоса R-VWP 2500: описание, диаграммы степени сжатия (50/60 Гц) и таблица характеристик
Документы
• Безмаслянный рабочий цикл двухлопастных воздуходувок
• Предназначен для работы в вакууме до 0,5 бар (абс)
• Воздуходувки с переменной производительностью охватывают диапазон от 485 до 2 293 м³ / час 4 типоразмерах
• Низкий уровень шума и пульсации
• Высокая эффективность благодаря оптимальной скорости
• Прочная конструкция
