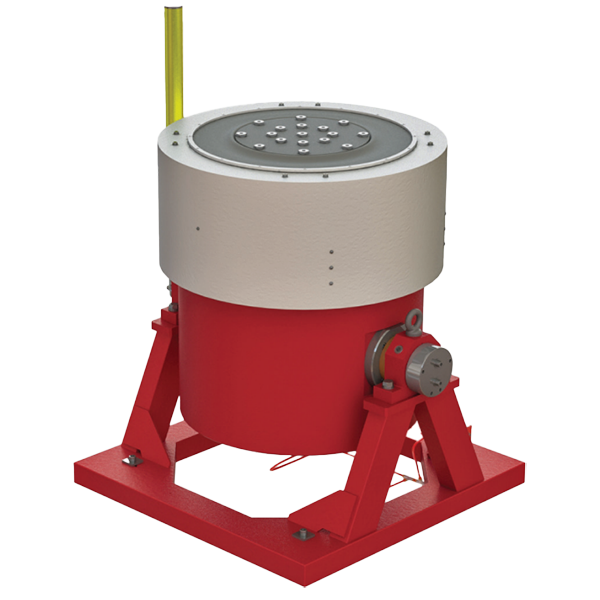

Электродинамический вибростенд Data Physics GW-V1333/DSA5-15K
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (47)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 10 930 | blms_full |
| Диаметр арматуры, мм | 335 | blms_full |
| Масса арматуры, кг | 18 | blms_full |
| Резонанс арматуры +/- 5%, Гц | 2 550 | blms_full |
| Макс. перемещение (пик-пик), мм | 51 | blms_full |
| Макс. усилие (ШСВ), H | 10 000 | blms_full |
| Макс. ускорение (синус), g | 61,9 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 160 | blms_full |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| модель | GW-V1322 / V1333 | pdf_vision |
| тип | Электродинамические шейкеры (воздушное охлаждение) | pdf_vision |
| серия | Data Physics GW-V13 Series | pdf_vision |
| размер_якоря | 9 дюймов (229 мм) и 13.2 дюйма (335 мм) | pdf_vision |
| пиковая_синус_сила | до 2455 lbf (10930 N) | pdf_vision |
| случайная_сила_rms | до 2250 lbf (10000 N) | pdf_vision |
| скорость_от_пика_до_пика | 86 in/sec (2.2 m/sec) | pdf_vision |
| пик_перемещение | 2.0 in (51 мм) peak to peak | pdf_vision |
| интерфейсы | Chamber interfaces | pdf_vision |
| комплектующие_графиков | GW-V1322 / DSA S-10K; GW-V1333 / DSA S-15K | pdf_vision |
| масса_в_графике | 22 lbs (10 kg) | pdf_vision |
| применение | Электронные компоненты, Авионика, Автомобильная промышленность | pdf_vision |
| производитель | Data Physics (UK) Ltd, South Road, Haywards Heath, East Sussex, BN27 3JJ, UK | pdf_vision |
| штаб-квартира | 2480 N. 1st Street, Suite 100, San Jose, CA 95131 | 408.437.0100 | dataphysics.com | pdf_vision |
| Модель | GW-V1322 / V1333 | pdf_vision |
| Тип | Электродинамические шейкеры | pdf_vision |
| Рабочая температура (шейкер) | 50F to 77F (10C to 25C) | pdf_vision |
| Рабочая температура (усилитель) | 32F to 104F (0C to 40C) | pdf_vision |
| Акустический шум (шейкер) | Up to 72 dBA @ 1m | pdf_vision |
| Акустический шум (blower) | 72 dBA @ 1m | pdf_vision |
| Влажность (шейкер) | <95% non-condensing | pdf_vision |
| Влажность (усилитель) | <95% non-condensing | pdf_vision |
| Диапазон питания | 380/400/415/440/480 Vac, 50/60 Hz 3 phase AC | pdf_vision |
| Вес (система) | 2270 lbs (1029 Kg) | pdf_vision |
| Номинальная мощность усилителя | 10 kVA / 15 kVA | pdf_vision |
| Рабочая частота | 100 kHz nominal | pdf_vision |
| Чувствительность входа | 3 V rms для полной выходной мощности | pdf_vision |
| Входной импеданс | 10 kOhm | pdf_vision |
| Выходное напряжение | 82 V rms | pdf_vision |
| Сигнал/шум | > 73 dB | pdf_vision |
| Вес усилителя | 638 lbs (290 kg) (10K), 661 lbs (300 kg) (15K) | pdf_vision |
| Размеры усилителя (В×Ш×Г) | 50" × 24" × 32" (1273 × 600 × 800 мм) | pdf_vision |
| Размеры шейкера (В×Ш×Г) | 32.5" × 28.5" × 29.2" (826 × 725 × 743 мм) | pdf_vision |
| Размеры blower (В×Ш×Г) | 22.3" × 20" × 19.5" (567 × 498 × 495 мм) | pdf_vision |
| Производитель | Data Physics (UK) Ltd, South Road, Hailsham, East Sussex, BN27 3JJ, UK | pdf_vision |
Документы
Конструкция вибростендов допускает различные варианты исполнения: с пневмоопорами (для изоляции от вертикальной вибрации), с цапфами (для вертикальной и горизонтальной вибрации) или в моноблочном формате со столом скольжения (для испытаний по трём осям).
Макс. усилие (Синус), Н
10 930
Диаметр арматуры, мм
335
Масса арматуры, кг
Резонанс арматуры +/- 5%, Гц
2 550
Макс. перемещение (пик-пик), мм
Макс. усилие (ШСВ), H
10 000
Макс. ускорение (синус), g
61,9
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
160
Data Physics GW-V1333/DSA5-15K
991,4 Кб
