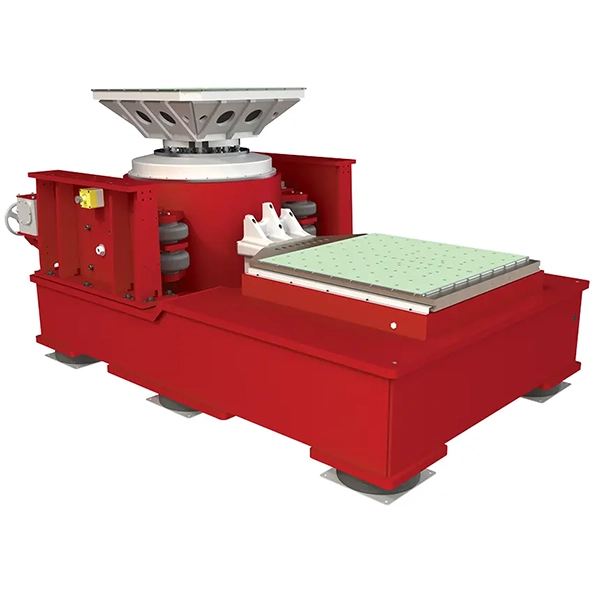

Водоохлаждаемый вибростенд Data Physics LE-2516/DSA 15-10
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (68)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 75,5 | blms_full |
| Диаметр арматуры, мм | 440 | blms_full |
| Масса арматуры, кг | 64 | blms_full |
| Резонанс арматуры +/- 5%, Гц | 2 190 | blms_full |
| Макс. усилие (ШСВ), H | 75,5 | blms_full |
| Макс. ускорение (синус), g | 120 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 909 | blms_full |
| Модель | SignalForce LE-2516-3 (Electrodynamic Shaker) | pdf_vision |
| Охлаждение | водяное | pdf_vision |
| Макс. усилие | 25000 lbf (111 kN) | pdf_vision |
| Пиковое перемещение | 3 in (76.2 mm) peak-peak | pdf_vision |
| Пиковое синус-усилие | 17000 - 25000 lbf (75.5 - 111 kN) | pdf_vision |
| Случайное усилие (rms) | 17000 - 25000 lbf (75.5 - 111 kN) | pdf_vision |
| Скорость | 79 ips (2 m/sec) | pdf_vision |
| Диаметр якоря | 17.3 in (440 mm) | pdf_vision |
| Подшипники | двойные гидростатические | pdf_vision |
| Опоры | Lin-E-Air изолированные трюнны | pdf_vision |
| Поднятие стола | автоматическое, до 2000 lbs (909 kg) | pdf_vision |
| Крупные системы | с чиллерами | pdf_vision |
| Модель | LE-2516-3 Электродинамический шейкер | pdf_vision |
| Рабочая температура (шейкер) | +40°F to +120°F (+4°C to +38°C) | pdf_vision |
| Рабочая температура (усилитель) | +33°F to +104°F (+0.5°C to +40°C) | pdf_vision |
| Тепловыделение шейкера | 4 kW | pdf_vision |
| Тепловыделение усилителя (10 модулей) | 13 kW | pdf_vision |
| Тепловыделение усилителя (12 модулей) | 16 kW | pdf_vision |
| Тепловыделение усилителя (14 модулей) | 19 kW | pdf_vision |
| Тепловыделение усилителя (16 модулей) | 21 kW | pdf_vision |
| Тепловыделение чиллера | 12 kW | pdf_vision |
| Акустический шум @ 1м шейкер | 105 dB | pdf_vision |
| Акустический шум усилитель | 85 dB | pdf_vision |
| Акустический шум блок охлаждения | 75 dB | pdf_vision |
| Влажность шейкер | <95% неконденсирующаяся | pdf_vision |
| Влажность усилитель | <95% неконденсирующаяся | pdf_vision |
| Расход сырой воды (85°F/29°C) | 30 GPM (114 л/мин) | pdf_vision |
| Расход охлаждённой воды (68°F/20°C) | 60 GPM (227 л/мин) | pdf_vision |
| Рабочее давление водяного контура | 25 PSI | pdf_vision |
| Требуемая холодопроизводительность | 15 галлонов | pdf_vision |
| Расход сырой воды (85°F/29°C) шейкер | 9 GPM (34 л/мин) | pdf_vision |
| Поток воздуха усилителя | 2900 CFM (82 м³/мин) на модуль, 12147 CFM (344 м³/мин) для 12/14/16 модулей | pdf_vision |
| Сжатый воздух | 3 CFM @ 100psi | pdf_vision |
| Диапазон питания | 360 – 480 VAC, 3 фазы, 50/60 Hz | pdf_vision |
| Номинальная мощность (10 модулей) | 150 kVA | pdf_vision |
| Номинальная мощность (12 модулей) | 180 kVA | pdf_vision |
| Номинальная мощность (14 модулей) | 210 kVA | pdf_vision |
| Номинальная мощность (16 модулей) | 240 kVA | pdf_vision |
| КПД | 95% | pdf_vision |
| Частота переключения | 50 kHz | pdf_vision |
| Входной импеданс | 1.5 V rms при полном выходе (10k Ом входной импеданс) | pdf_vision |
| Выходное напряжение | 200 V rms | pdf_vision |
| Выходной ток (10 модулей) | 830 A rms | pdf_vision |
| Выходной ток (12 модулей) | 996 A rms | pdf_vision |
| Выходной ток (14 модулей) | 1162 A rms | pdf_vision |
| Выходной ток (16 модулей) | 1328 A rms | pdf_vision |
| Искажения | <0.55% от DC до 1500 Hz; 0.75% от 1500 до 2000 Hz; 1.0% от 2000 до 3000 Hz | pdf_vision |
| Шум и фон | >70 dB ниже полного выхода с короткозамкнутым выходом | pdf_vision |
| Вес усилителя (10 модулей) | 4000 lbs (1814 кг) | pdf_vision |
| Вес усилителя (12 модулей) | 5280 lbs (2404 кг) | pdf_vision |
| Вес усилителя (14 модулей) | 5360 lbs (2431 кг) | pdf_vision |
| Вес усилителя (16 модулей) | 5430 lbs (2463 кг) | pdf_vision |
| Высота усилителя | 82" (10 модулей), 78" (12/14/16 модулей) | pdf_vision |
| Ширина усилителя | 68" (10 модулей), 92" (12/14/16 модулей) | pdf_vision |
| Глубина усилителя | 43" (1092 мм) | pdf_vision |
| Размеры блока охлаждения | Высота 72" (1829 мм), ширина 42" (1067 мм), глубина 27" (686 мм) | pdf_vision |
| Размеры чиллера | Высота 50" (1270 мм), ширина 32" (813 мм), глубина 34" (864 мм) | pdf_vision |
| Адрес | 1111 Spruce Street, Riverside, CA 92507 | pdf_vision |
| Телефон | 408.437.0100 | pdf_vision |
| Сайт | dataphysics.com | pdf_vision |
Документы
Использование двух гидростатических подшипников обеспечивает способность стендов с водяным охлаждением проводить высокоточные тесты массивных объектов даже при значительных опрокидывающих моментах, исключая необходимость применения внешних направляющих систем. За счёт низкого уровня шума и минимальной нагрузки на инфраструктуру помещений такие устройства оптимальны для широкого спектра применений, включая работу в чувствительных стерильных лабораториях и тяжёлых производственных условиях благодаря полной герметичности корпуса.
Макс. усилие (Синус), Н
75,5
Диаметр арматуры, мм
440
Масса арматуры, кг
Резонанс арматуры +/- 5%, Гц
2 190
Макс. усилие (ШСВ), H
75,5
Макс. ускорение (синус), g
120
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
909
Data Physics LE-2516/DSA 15-10
358,3 Кб
