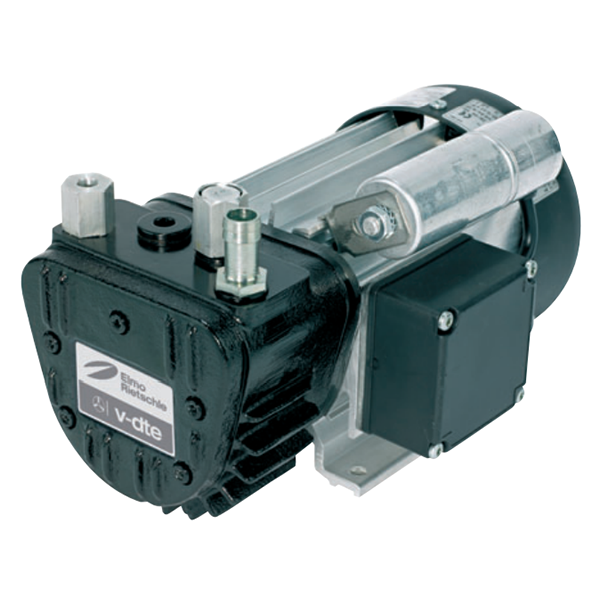

Пластинчато-роторные компрессоры Elmo Rietschle V-DTE 6
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (49)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 7,5 | blms_full |
| Производительность, м³/ч | 6,0 | blms_full |
| Частота вращения, об/мин | 2700 - 2860 | blms_full |
| Напряжение питания (1~) | 230 В | blms_full |
| Напряжение питания (3~) | 200-255 В; 346-440 В | blms_full |
| Мощность, кВт (3~) | 0,25 | blms_full |
| Сила тока, А (3~) | 1,40 / 0,81 | blms_full |
| Сила тока, А (1~) | 2,3 | blms_full |
| Мощность, кВт (1~) | 0,25 | blms_full |
| Избыточное давление, бар (изб.) | 1,0 | blms_full |
| Уровень шума, дБ | 60 | blms_full |
| V-DTE 3 | V-DTE 6 | V-DTE 8 | V-DTE 10 | |
| Abmessungen | mm | pdf_vision |
| V-DTE Modelle | 3, 6, 8, 10 | pdf_vision |
| a_3 | 298 | pdf_vision |
| a_6 | 224 | pdf_vision |
| a_8 | 249 | pdf_vision |
| a_10 | 254 | pdf_vision |
| b | 156 | pdf_vision |
| c | 161/157/156/156 | pdf_vision |
| d | 24/28/27/27 | pdf_vision |
| e | 78/82/82/82 | pdf_vision |
| f | 75/91/96/99 | pdf_vision |
| g_und_h | 8-10 / 10-12 / 10-12 / 11-13 | pdf_vision |
| position | 125/126/125/126 | pdf_vision |
| R | G 1/4 | pdf_vision |
| A | Ansaugung (Suction) | pdf_vision |
| B | Druck-Anschluss (Pressure connection) | pdf_vision |
| D | Druck-Regulierventil (Pressure regulating valve) | pdf_vision |
| E | Kühlluft-Eintritt (Cooling air entry) | pdf_vision |
| F | Kühlluft-Austritt (Cooling air exit) | pdf_vision |
| N | Datenkreischild (Data plate) | pdf_vision |
| O | Drehrichtungschild (Direction of rotation) | pdf_vision |
| P | Motor Datenkreischild (Motor name plate) | pdf_vision |
| Druckregulierventil_ZRD | 6 / 6 / 12 / 12 | pdf_vision |
| Nichtehrenventil_ZRK | 6 (03) / 12 (03) / 12 (03) / 12 (03) | pdf_vision |
| Motorstarter_ZMS_3_50Hz | 16/10 / 16/10 / 40/25 / 40/25 | pdf_vision |
| Motorstarter_ZMS_3_60Hz | 16/10 / 16/10 / 25/16 / 25/16 | pdf_vision |
| Motorstarter_ZMS_1_50Hz | 16 / 25 / 40 / 40 | pdf_vision |
| Motorstarter_ZMS_1_60Hz | 16 / 40 / 40 / 40 | pdf_vision |
| m3/h | Volumenstrom bei freier atmosphärischer Luft von 1 bar (abs.) und 20°C | pdf_vision |
| Toleranz | +/-10% | pdf_vision |
| Hersteller | Gardner Denver Schopfheim GmbH | pdf_vision |
| Adresse | Postfach 1260, 78455 Schopfheim / Germany | pdf_vision |
| Telefon | +49 7622 392-0 | pdf_vision |
| Fax | +49 7622 39290 | pdf_vision |
| er.de@gardnerdenver.com | pdf_vision | |
| Web | www.gd-elmorietzle.com | pdf_vision |
| Edition | 3.2012 - D 387-DE | pdf_vision |
Графики / чертежи
dimension_drawing
Габаритный чертёж вакуумных насосов V-DTE с таблицей размеров (модели 3–10) и перечнем аксессуаров Gardner Denver
Документы
Преимущества
Компактные размеры
Легкая и быстрая установка
Коррозионно-стойкие роторы
Штуцер для соединительного шланга в стандартной комплектации
