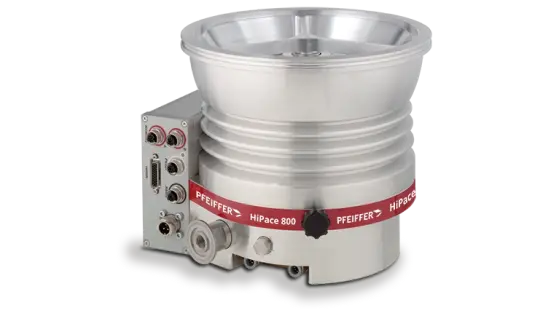

Гибридные турбомолекулярные насосы на магнитном подвесе Pfeiffer Vacuum HiPace 800 M
Бренд: Pfeiffer ✓ обогащена PDF
Характеристики (41)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN200 | blms_full |
| Фланец (выход) | DN25 | blms_full |
| Вес, кг | 17,1 - 21,5 | blms_full |
| Частота вращения, об/мин | 49 200 | blms_full |
| Скорость откачки по N₂, л/с | 790 | blms_full |
| Скорость откачки по H₂, л/с | 500 | blms_full |
| Скорость откачки по He, л/с | 625 | blms_full |
| Скорость откачки по Ar, л/с | 775 | blms_full |
| Коэффициент сжатия N₂ | > 1 · 10¹¹ | blms_full |
| Коэффициент сжатия H₂ | 2 · 10⁵ | blms_full |
| Коэффициент сжатия He | > 1 · 10⁷ | blms_full |
| Коэффициент сжатия Ar | > 1 · 10¹¹ | blms_full |
| Предельное остаточное давление N₂, мбар | 8 | blms_full |
| Тип охлаждения | Водяное | blms_full |
| Рабочее напряжение, В DC | 48 | blms_full |
| Потребляемая мощность, Вт | 300 | blms_full |
| Фланец напуска атмосферы | G1/8" | blms_full |
| Модель | HiPace 800 M | pdf_vision |
| Тип | Турбомолекулярные вакуумные насосы | pdf_vision |
| Скорость откачки для N₂ | 790 l/s | pdf_vision |
| Скорость откачки для H₂ | 500 l/s | pdf_vision |
| Скорость откачки для He | 585 l/s | pdf_vision |
| Скорость откачки для Ar | 735 l/s | pdf_vision |
| Степень сжатия для N₂ | 1 · 10⁹ | pdf_vision |
| Степень сжатия для H₂ | 2 · 10³ | pdf_vision |
| Степень сжатия для He | 1 · 10⁶ | pdf_vision |
| Степень сжатия для Ar | 1 · 10⁷ | pdf_vision |
| Газовый поток при конечной частоте вращения для N₂ | 12 hPa l/s | pdf_vision |
| Газовый поток при конечной частоте вращения для Ar | 8 hPa l/s | pdf_vision |
| Газовый поток при 0.1 hPa (давление на впуске) для He | 14 hPa l/s | pdf_vision |
| Газовый поток при 0.1 hPa (давление на впуске) для H₂ | 16 hPa l/s | pdf_vision |
| Газовый поток при 0.1 hPa (давление на впуске) для N₂ | 19 hPa l/s | pdf_vision |
| Макс. давление forevacuum | 8 hPa | pdf_vision |
| Время запуска | 4 min | pdf_vision |
| Уровень звукового давления (EN ISO 2151) | 45 dB(A) | pdf_vision |
| Модель | HiPace 800 M | pdf_vision |
| Тип | Турбомолекулярный вакуумный насос | pdf_vision |
| Вес (примерно) | 17.2 кг | pdf_vision |
| Коммуникационный интерфейс (стандарт) | RS-485, remote | pdf_vision |
| Ориентация монтажа | любая | pdf_vision |
| Вход/выход газа | DN 200 ISO-K/CF-F / DN 25 ISO-KF / G 1/4" | pdf_vision |
Документы
📄 Product_Leaflet_HiPace_800_H_Global_EN.pdf 📄 Instruction_Manual_HiPace_800_H_with_TC_400_DE_de_EN_en.pdf 📄 Instruction_Manual_HiPace_800_with_TC_400_EN_en.pdf 📄 Instruction_Manual_HiPace_800_with_TC_400_DE_de.pdf
Серия высоковакуумных турбомолекулярных насосов HiPace M – это насосы с магнитным подвесом ротора. Насосы не нуждаются в обслуживании благодаря отсутствию классических шариковых подшипников и соответственно пар трения. В насосах используется активная система балансировки ротора по 5 осям. Во время работы происходит автоматическая компенсация пространственного расположения ротора в случае разбалансировки.
Роторы насосов снабжены системой автоматической балансировки по 5-ти осям. Балансировка осуществляются в реальном времени. Контроллер обнаруживает дисбаланс, сравнивая показания датчика положения по каждой из осей с эталонным банком данных и вырабатывает управляющий сигнал на соответствующее изменение тока в электромагнитах. Автоматическая балансировка позволяет насосу эффективно работать даже в условиях интенсивного осаждения загрязнений на лопастях и исключить возникновение вибраций.
