Пневматический гловой клапан сверхвысокого вакуума Pfeiffer Vacuum DN 40 CF из нержавеющей стали/меди/фторопласта
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (26)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 2 | blms_full |
| Уровень герметичности, мбар·л/с | 1·10⁻¹⁰ | blms_full |
| Материал конструкции | нержавеющая сталь | blms_full |
| Избыточное давление, мбар (изб.) | 6000 - 8000 | blms_full |
| Соединительный фланец | DN 40 CF-F | blms_full |
| Материал уплотнения | медь (корпус) | blms_full |
| Привод | пневматический | blms_full |
| Температура отжига (привод), °C | 60 | blms_full |
| Температура отжига (корпус), °C | 150 | blms_full |
| Минимальное давление, мбар | 1·10⁻⁹ | blms_full |
| Срок службы | 1 000 000 циклов | blms_full |
| Время закрытия/открытия, с | 1,25 - 1,5 | blms_full |
| Дифференциальное давление при закрывании, мбар | 1400 | blms_full |
| Дифференциальное давление при открывании, мбар | 1400 | blms_full |
| Коэффициент проводимости при молекулярном потоке, л/с | 37 | blms_full |
| Макс. давление (абсолютное), мбар | 1000 | blms_full |
| Объём сжатого воздуха, см³ | 26 | blms_full |
| Operating pressure min. 1 · 10-9 hPa | 7.5 · 10-10 Torr | 1 · 10-9 mbar | |
| Pressure max. (absolute) 1,000 hPa | 750 Torr | 1,000 mbar | |
| Tightness | Housing 1 · 10-11 Pa m3/s | 7.5 · 10-11 Torr l/s | | |
| Bakeout temperature | actuator, pilot valve 60 °C | 140 °F | 333.15 K | |
| Bakeout temperature | housing 150 °C | 302 °F | 423.2 K | |
| Differential pressure in closing direction 1,400 hPa | 1,050 Torr | 1,400 mbar | |
| Differential pressure in opening direction 1,400 hPa | 1,050 Torr | 1,400 mbar | |
| Temperature range max. 150 °C | 302 °F | 423.15 K | |
| Temperature range min. -20 °C | -4 °F | 253.15 K |
Графики / чертежи
dimension_drawing

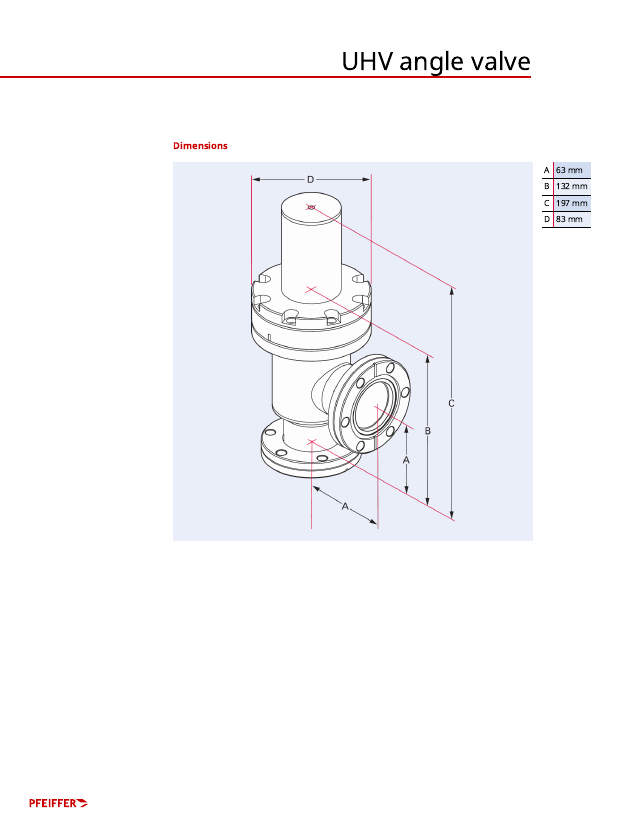

Чертёж УВН углового клапана (UHV angle valve) с габаритными размерами A–D от Pfeiffer
Документы
Особенности:
Уплотнение из меди для работы в условиях сверхвысокого вакуума;
Дополнительные сегменты сильфона увеличивают срок службы;
Может работать в любом положении;
Доступны дополнительные материалы для уплотнительных колец.
