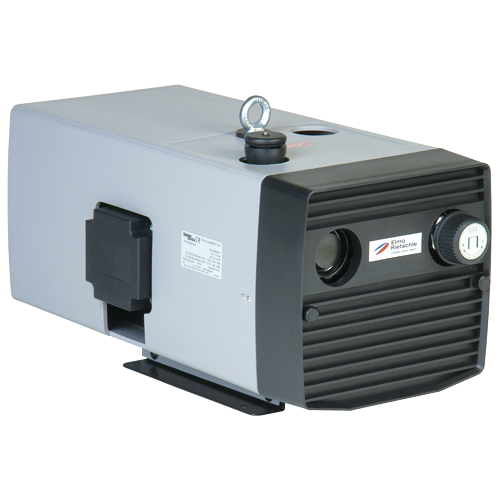

Пластинчато-роторные компрессоры Elmo Rietschle V-DTN 16
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (21)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 28,2 - 28,7 | blms_full |
| Производительность, м³/ч | 17,5 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (1~) | 230 В | blms_full |
| Напряжение питания (3~) | 200-255 В; 346-440 В | blms_full |
| Мощность, кВт (3~) | 0,55 - 0,75 | blms_full |
| Сила тока, А (3~) | 3,6 / 2,1 | blms_full |
| Сила тока, А (1~) | 5,9 | blms_full |
| Мощность, кВт (1~) | 0,75 | blms_full |
| Избыточное давление, бар (изб.) | 0,7 - 1,0 | blms_full |
| V-DTN 16 | V-DTN 26 | V-DTN 41 | |
| A | Ansaugung • Suction | pdf_vision |
| B | Druck-Anschluss • Pressure connection | pdf_vision |
| D | Druck-Regelventil • Pressure regulating valve | pdf_vision |
| E | Kühlluft-Eintritt • Cooling air entry | pdf_vision |
| F | Kühlluft-Austritt • Cooling air exit | pdf_vision |
| N | Datenschild • Data plate | pdf_vision |
| Volumenstrom | m³/h bei freier atmosphärischer Luft von 1 bar (abs.) und 20°C | pdf_vision |
| dBA | bei mittlerer Belastung; ansaugen und ausblasen über Schläuchen bei 0 m | pdf_vision |
| Fördern_Toleranz | (Volumen ±10%) bei anteilweisen sind atelltechnische Veränderungen möglich | pdf_vision |
| Edizione | 1.0 - 5.7.2017 - D 381-DE | pdf_vision |
Графики / чертежи
performance_chart
Техническая страница datasheet компрессоров Elmo Rietschle V-DTN: диаграммы подбора (50/60 Гц) и таблица характеристик (подача, давление, мощность, ток, вес)
dimension_drawing
Габаритный чертёж вакуумных насосов V-DTN с таблицами размеров и принадлежностей (Gardner Denver)
Документы
Преимущества
Встроенный всасывающий воздушный фильтр
Шумопоглощающий кожух снижает уровень шума, улучшает охлаждение и защищает оператора от прикосновения к горячей поверхностью
Низкая пульсация
Простота установки, эксплуатации и обслуживания
Возможно комплектация штуцером для присоединения гибкого шланга
