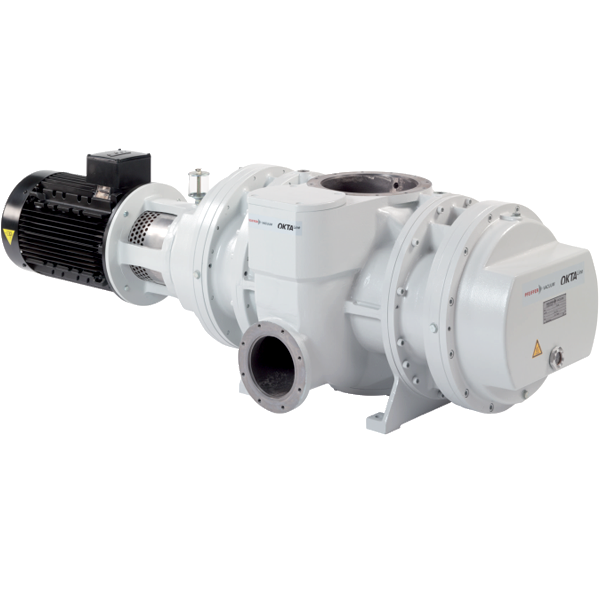

Насос Рутса Pfeiffer Vacuum Okta 6000
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (87)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 250 ISO-F | blms_full |
| Фланец (выход) | DN 160 ISO-F | blms_full |
| Габариты (ДxШxВ), мм | 1867 x 655 x 560 | blms_full |
| Вес, кг | 870 | blms_full |
| Производительность, м³/ч | 3 240 - 9 730 | blms_full |
| Мощность, кВт | 15 | blms_full |
| Частота вращения, об/мин | 3 000 | blms_full |
| Класс защиты | IP55 | blms_full |
| Температура окр. среды, °C | 5 - 40 | blms_full |
| Тип охлаждения | Воздушное | blms_full |
| Уровень герметичности, мбар·л/с | 1·10⁻² | blms_full |
| Напряжение, В | 400-690 | blms_full |
| Уровень шума, дБ | 79 | blms_full |
| Okta 6000, Roots pump, 400/690 V, 50 Hz | 460 V, 60 Hz | |
| For mains voltage | 400 V, 50 Hz respectively 460 V, 60 Hz | |
| Ambient temperature 5-40 °C | 41-104 °F | 278-313 K | |
| Differential pressure at the overflow valve 20 hPa | 15 Torr | 20 mbar | |
| Leak rate 1 · 10-3 Pa m3/s | 7.5 · 10-3 Torr l/s | | |
| Mains requirement | voltage 50 Hz 400/690 V | |
| Mains requirement | voltage 60 Hz 460 V | |
| Nominal pumping speed 3,240-9,730 m³/h | 1,907.06-5,727.08 cfm | | |
| Nominal pumping speed at 50 Hz 6,485 m³/h | 3,817.07 cfm | 108,083.33 l/min | |
| Nominal pumping speed at 60 Hz 7,785 m³/h | 4,582.25 cfm | 129,750 l/min | |
| Nominal pumping speed max. 9,730 m³/h | 5,727.08 cfm | 162,166.67 l/min | |
| Nominal pumping speed min. 3,240 m³/h | 1,907.06 cfm | 54,000 l/min | |
| Nominal rotation speed at 50 Hz 3,000 rpm | 3,000 min-1 | |
| Nominal rotation speed at 60 Hz 3,600 rpm | 3,600 min-1 | |
| Rotation speed 1,500-4,500 rpm | 1,500-4,500 min-1 | |
| Voltage | Range ±5 % | |
| Weight | with motor 870 kg | 1,918 lb | |
| Okta 800/M | Okta 1000/M | Okta 2000/M | Okta | |
| Okta 300/M | Okta 500/M | Okta 600/M | Okta | |
| Claw set for Okta 4000/M | Okta 6000/M, DN | |
| Claw Set for Okta 4000/M | Okta 6000/M, DN | |
| Claw set for Okta 4000/M | Okta 6000/M, DN | |
| Screw Set for Okta 4000/M | Okta 6000/M, DN | |
| Screw Set for Okta 4000/M | Okta 6000/M, DN | |
| for Okta 4000/M | Okta 6000/M | Okta 4000 G, | |
| Okta 300/M | Okta 500/M | Okta 600/M | Okta | |
| Splinter shield for Okta 4000/M | Okta 4000 G | | |
| Splinter shield for Okta 4000/M | Okta 6000/M | | |
| Please contact us | T +49 6441 802-0 | |
| Название | Okta 6000, Roots pump, 400/690 V, 50 Hz | 460 V, 60 Hz | pdf_vision |
| Производительность | 3240 to 9730 m³/h | pdf_vision |
| Напряжение | 400 V, 50 Hz / 460 V, 60 Hz | pdf_vision |
| Тип | Roots pump (корневой насос) | pdf_vision |
| Предохранительный клапан | Интегральный перепускной клапан | pdf_vision |
| Область применения | Низкий и средний вакуум | pdf_vision |
| Двигатель | IE3 motor | pdf_vision |
| Допустимая температура окружающей среды | -5-40 °C | 23-104 °F | 278-313 K | pdf_vision |
| Охлаждение метод, стандартное | FAN | pdf_vision |
| Дифференциальное давление при открытом клапане | 20 hPa | 15 Torr | 20 mbar | pdf_vision |
| Макс. дифференциальное давление | 20 hPa | pdf_vision |
| Размеры (Ш x В x Г) | 1.867 x 565 x 560 mm / 73.5 x 25.75 x 22.05 inch | pdf_vision |
| Уровень звукового давления (EN ISO 2151) при 10 hPa | 79 dB(A) | pdf_vision |
| Уровень звукового давления (EN ISO 2151) при 1 hPa | 74 dB(A) | pdf_vision |
| Фланец (вход) | DN 250 ISO-FDN 250 PN 16 | pdf_vision |
| Фланец (выход) | DN 160 ISO-FDN 150 PN 16 | pdf_vision |
| Размер A | 1867 mm | pdf_vision |
| Размер B | 741 mm | pdf_vision |
| Размер C | 560 mm | pdf_vision |
| Размер D | 400 mm | pdf_vision |
| Производитель | Pfeiffer Vacuum | pdf_vision |
| Сайт | www.pfeiffer-vacuum.com | pdf_vision |
| Модель | Okta 6000, Roots pump, 400/690 V, 50 Hz | pdf_vision |
| Скорость натечения | 1·10⁻³ Pa m³/s | 7.5·10⁻³ Torr l/s | pdf_vision |
| Требование к сети: напряжение 50 Гц | 200 - 10% mains Us | pdf_vision |
| Требование к сети: напряжение 60 Гц | 200 V -10% Us | pdf_vision |
| Требование к сети: напряжение 60 Гц (2) | 460 V | pdf_vision |
| Защита двигателя | 3TF | pdf_vision |
| Скорость откачки | 3,240-9,730 m³/h | 1,907.06-5,727.08 cfm | 54,000-162,166.87 l/min | pdf_vision |
| Номинальная скорость откачки при 50 Гц | 6,485 m³/h | 3,817.07 cfm | 108,083.33 l/min | pdf_vision |
| Номинальная скорость откачки при 60 Гц | 7,785 m³/h | 4,582.25 cfm | 129,750 l/min | pdf_vision |
| Макс. номинальная скорость откачки | 9,730 m³/h | 5,727.08 cfm | 162,166.67 l/min | pdf_vision |
| Мин. номинальная скорость откачки | 3,240 m³/h | 1,907.06 cfm | 54,000 l/min | pdf_vision |
| Номинальная частота вращения при 50 Гц | 3,000 rpm | 3,000 мин⁻¹ | pdf_vision |
| Номинальная частота вращения при 60 Гц | 3,600 rpm | 3,600 мин⁻¹ | pdf_vision |
| Рабочая жидкость | P3 | pdf_vision |
| Заправка рабочей жидкостью | 6.8 l | pdf_vision |
| Категория защиты | IP55 | pdf_vision |
| Номинальная мощность при 50 Гц | 15 kW | pdf_vision |
| Номинальная мощность при 60 Гц | 18.25 kW | pdf_vision |
| Скорость вращения | 1,500-4,500 rpm | 1,500-4,500 мин⁻¹ | pdf_vision |
| Версия | Standard with motor | pdf_vision |
| Диапазон напряжений | ±5 % | pdf_vision |
| Вес с двигателем | 870 kg | 1,918 lb | pdf_vision |
| Номер для заказа | PP W76 000 | pdf_vision |
Документы
• Скорость откачки от 3 240 до 9 730 м3/ч:
• Самое высокое значение сжатия среди конкурентов
• Встроенный перепускной клапан (защищает от перегрузки)
• Без потребление охлаждающей жидкости
• Применение в низком и среднем вакууме
• 3-фазный двигатель, IE3
Фланец (вход)
DN 250 ISO-F
Фланец (выход)
DN 160 ISO-F
Габариты (ДxШxВ), мм
1867 x 655 x 560
