Геотехнические центрифуги Actidyn Systemes C84
Бренд: Actidyn PDF интересно: producer не найден фото с blms.ru
Характеристики (67)
| Параметр | Значение | Источник |
|---|---|---|
| Сила, (г х т) | 1 200 | blms_full |
| Радиус, м | 7 | blms_full |
| Ширина корзины, м | 1,4 | blms_full |
| Длина корзины, м | 1,2 | blms_full |
| Глубина корзины, м | 1,5 | blms_full |
| Макс. ускорение, g | 350 | blms_full |
| Макс. нагрузка при макс. ускорении, кг | 2000 | blms_full |
| Макс. нагрузка, кг | 8000 | blms_full |
| Макс. ускорение при макс. нагрузке, g | 140 | blms_full |
| Потребляемая мощность при макс. ускорении, кВт | 1 200 | blms_full |
| модель | Model C84-1 | pdf_vision |
| объект | WES Vicksburg Ms, USA | pdf_vision |
| радиус_платформы | 7 м | pdf_vision |
| экспериментальная_платформа | 1.4 x 1.4 м | pdf_vision |
| нагрузка | 8000 кг при 150 g's; 350 g's, 2000 кг | pdf_vision |
| система | Quake Simulator и система сбора данных | pdf_vision |
| контакты_питания_и_сигнала | мощность и сигнальные контактные кольца (slip rings) | pdf_vision |
| оптоволоконный_роторный_стык | есть | pdf_vision |
| гидравлические_роторные_стыки | есть | pdf_vision |
| автоматическая_балансировка | есть | pdf_vision |
| дата | Апрель 2008 | pdf_vision |
| производитель | ACTIDYN SYSTEMES SA, 1 rue du groupe Manoussan, 78380 ELANCOURT, FRANCE | pdf_vision |
| contact@actidyn.com | pdf_vision | |
| телефон | +33 (0) 1 30 16 05 30 | pdf_vision |
| факс | +33 (0) 1 30 16 05 33 | pdf_vision |
| сайт | www.actidyn.com | pdf_vision |
| капитал | 170 000 € | pdf_vision |
| RCS | Versailles 450 598 088 - APE 7210B | pdf_vision |
| Модель | C84-1 | pdf_vision |
| Радиус платформы (м) | 7 | pdf_vision |
| Номинальный радиус (м) | 6.5 | pdf_vision |
| Ширина платформы (м) | 1.4 | pdf_vision |
| Глубина платформы (м) | 1.4 | pdf_vision |
| Высота контейнера (м) | 1.5 | pdf_vision |
| Макс. используемая высота (м) | 2.2 | pdf_vision |
| Полезная нагрузка макс. (кг) | 8000 | pdf_vision |
| Ускорение при макс. нагрузке (g) | 150 | pdf_vision |
| Полезная нагрузка при макс. ускорении (кг) | 2000 | pdf_vision |
| Диапазон ускорения (g) | 10 to 350 | pdf_vision |
| Точность ускорения (g) | +/- 0.2 | pdf_vision |
| Вибрация на платформе макс. (gRMS) | 0.3 | pdf_vision |
| Макс. рабочий дисбаланс (кН) | +/- 400 | pdf_vision |
| Установленная мощность (кВА) | 1600 | pdf_vision |
| Скорость двигателя (об/мин) | 210 to 1500 | pdf_vision |
| Передаточное число | 7 | pdf_vision |
| Скорость центрифуги (об/мин) | 30 to 220 | pdf_vision |
| Потребляемая мощность при 100 g (кВт) | 400 | pdf_vision |
| Потребляемая мощность при 350 g (кВт) | 1200 | pdf_vision |
| Питание (В) | 660 | pdf_vision |
| Ток колец (А) | 100 | pdf_vision |
| Напряжение линий (В RMS) | 410 | pdf_vision |
| Количество силовых линий | 4 | pdf_vision |
| Ток сигнальных колец (А) | 1 | pdf_vision |
| Рабочее напряжение DC (В) | 110 | pdf_vision |
| Шум (мОм RMS) | 10 | pdf_vision |
| Количество (сигнальные кольца) | up to 120 | pdf_vision |
| Частота (МГц) | DC to 10 | pdf_vision |
| Количество оптических каналов | 2 | pdf_vision |
| Оптических Ethernet-портов | 16 | pdf_vision |
| Скорость передачи (ГГц) | 1 | pdf_vision |
| Количество гидравлических каналов макс. | 6 | pdf_vision |
| Давление (бар) | 10 to 200 | pdf_vision |
| Поток (л/мин) | 10 to 150 | pdf_vision |
| Температура жидкости (°C) | 10 to 50 | pdf_vision |
| Диапазон балансировки (кН) | 400 | pdf_vision |
| Разрешение балансировки (кН) | +/- 1 | pdf_vision |
| Время балансировки (с) | 120 | pdf_vision |
Документы

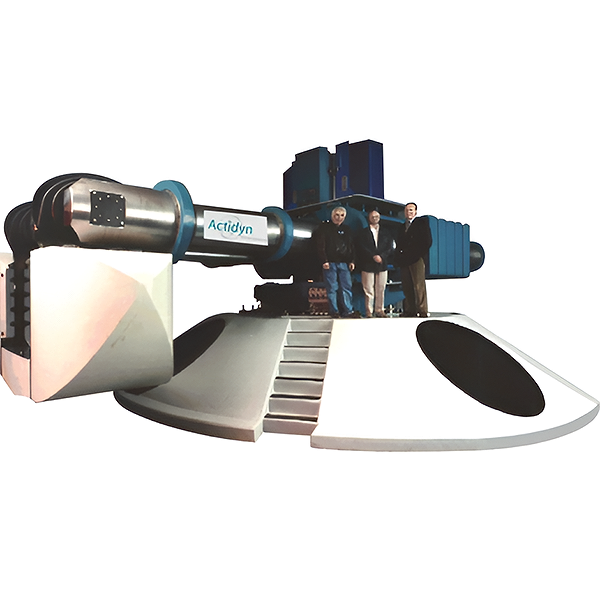

Представленный на изображении C84 в настоящее время работает на экспериментальной станции Waterways в Виксбурге, штат Миссисипи, США.
Несмотря на то, что центрифуга не самая большая, но она является самой мощной: способна обеспечить мощность от 8 т до 140 г при максимальной установленной мощности всего 1200 кВт.
Как и центрифуги серии C80, каждая модель C84 изготавливается индивидуально под заказчика.
Центрифуга оснащена:
радиусом платформы 7 м
экспериментальной платформой 1,4 x 1,4 м
грузоподъемностью 8 000 кг при 150 г; 350 г, 2 000 кг
автоматической балансировкой
гидравлическими поворотными соединениями
Quake Simulator и система сбора данных
силовыми и сигнальными контактными кольцами
оптоволоконным поворотным соединением
