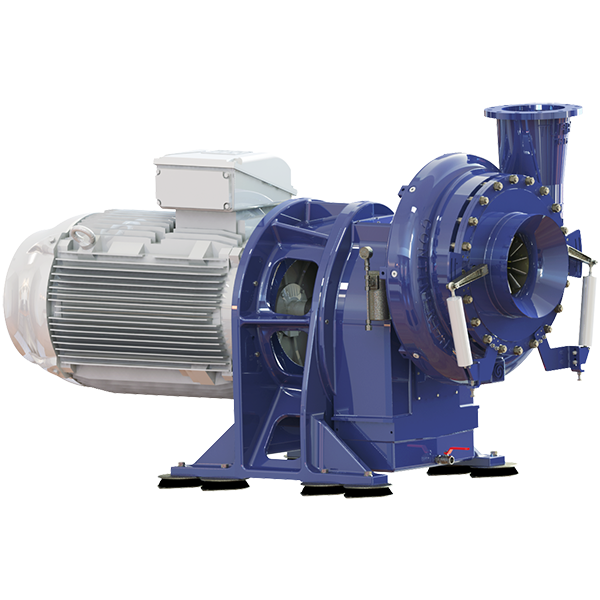

Одноступенчатые турбокомпрессоры Continental Industrie TC B15
Бренд: Continental Industrie PDF частично фото с blms.ru
Характеристики (33)
| Параметр | Значение | Источник |
|---|---|---|
| Производительность, м³/ч | от 7 000 до 15 000 | blms_full |
| Мощность, кВт | 110 - 450 | blms_full |
| Частота вращения, об/мин | 3000 - 3600 | blms_full |
| Класс защиты | IP55 | blms_full |
| Материал конструкции | Чугун EN GJL-250 | blms_full |
| Давление, бар (изб.) | 0,4 - 1,2 | blms_full |
| Уровень шума, дБ | 76 - 95 | blms_full |
| Inlet air condition | T=0ºC, P=1,013 bar & RH = 0% | |
| Модель | TCB-15 | pdf_vision |
| Тип | Одноступенчатый турбокомпрессор | pdf_vision |
| Тип компрессора | Интегрально-редукторный одноступенчатый компрессор | pdf_vision |
| Среда | Воздух | pdf_vision |
| Серия | TCB15 | pdf_vision |
| Корпус редуктора | Вертикальный разъёмный | pdf_vision |
| Зубчатая передача | Одноступенчатые косозубые шестерни | pdf_vision |
| Подшипники | Качения (ball bearings) | pdf_vision |
| Смазка | Принудительная (forced lubrication) | pdf_vision |
| модель | MODEL-TCB-15 | pdf_vision |
| тип | Одноступенчатый турбокомпрессор | pdf_vision |

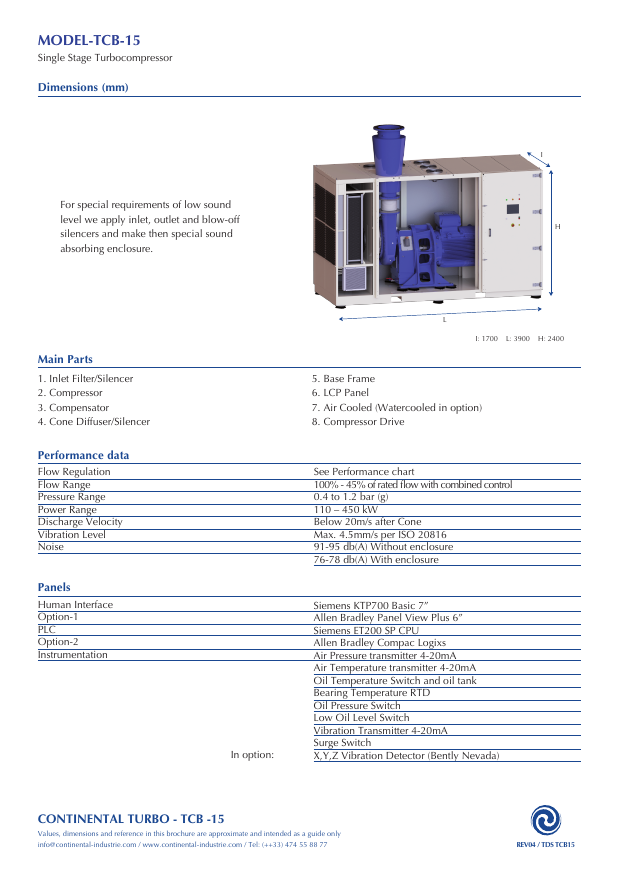

| размеры | L: 1700, L: 3900, H: 2400 (мм) | pdf_vision |
| регулирование_потока | См. таблицу производительности | pdf_vision |
| диапазон_потока | 100% - 45% от номинального расхода при комбинированном управлении | pdf_vision |
| диапазон_давления | 0.4 до 1.2 bar (g) | pdf_vision |
| мощность | 110 – 450 kW | pdf_vision |
| скорость_на_выходе | Ниже 200 м/с после конуса | pdf_vision |
| уровень_вибрации | Макс. 4.5 мм/с по ISO 20816 | pdf_vision |
| шум | 91-95 дБА без кожуха; 76-78 дБА с кожухом | pdf_vision |
| панель_1 | Allen Bradley Panel View Plus 6" | pdf_vision |
| панель_2 | Siemens KTP700 Basic 7" | pdf_vision |
| пзу_1 | Allen Bradley Compact logix | pdf_vision |
| пзу_2 | Siemens ET200 SP CPU | pdf_vision |
| производитель | CONTINENTAL TURBO - TCB-15 | pdf_vision |
| ревизия | REV04 / TDS TCB15 | pdf_vision |
Документы
Преимущества:
Надежность
Энергоэффективность
Низкий уровень вибрации
Низкий уровень шума
Простая и высокоточная конструкция
Стабильные эксплуатационные характеристики
Области применения:
Очистка воды и сточных вод
Промывка фильтров противотоком
Производство биогаза
Дегазификация полигонов твердых отходов
Опреснение воды
Производство технического углерода
Процессы, включающие горение
Производство серы
Создание кипящего слоя
Флотация
Производство серной кислоты
Вакуумная очистка
Пневмотранспорт
Компоненты компрессоров серии TCH Turbo
1. Спиральный корпус
2. Редуктор
3. Привод ЛРД
4. Направляющие лопатки на входе в компрессор (НЛВ)
5. Выступающее вперед рабочее колесо
6. Лопатки регулируемого диффузора (ЛРД)
1. Несущая рама
2. Кожух шумозащитный
3. Турбокомпрессор
4. Привод компрессора
5. Впускной фильтр / Глушитель
6. Панель управления
7. Регулируемый конический диффузор / Глушитель
8. Ком
