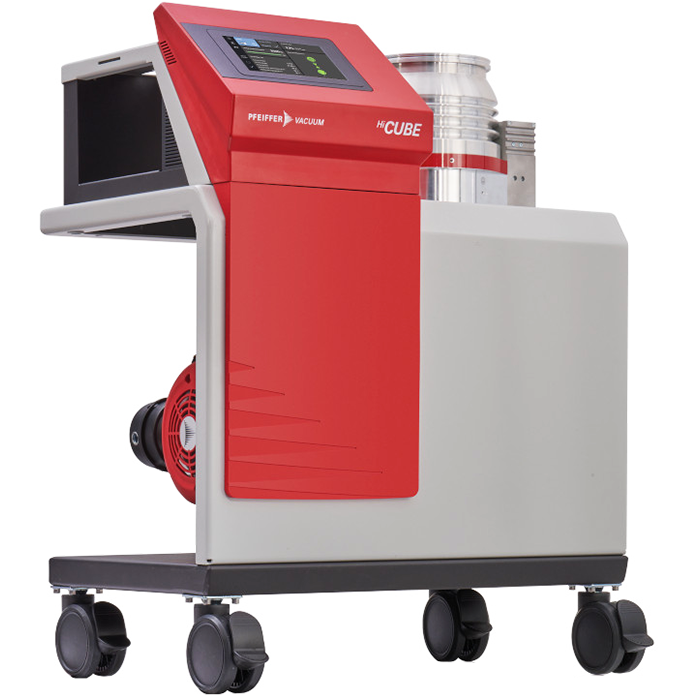

Вакуумный откачной пост Pfeiffer Vacuum HiCube 700 Neo
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (31)
| Параметр | Значение | Источник |
|---|---|---|
| Скорость форвакуумной откачки, м³/ч | 5 - 70 | blms_full |
| Фланец (вход) | DN 160 ISO-K; DN 160 CF-F | blms_full |
| Фланец (выход) | DN 16 ISO-KF; DN 25 ISO-KF | blms_full |
| Вес, кг | 74,5 - 108 | blms_full |
| Предельное давление, мбар | 1·10⁻⁷; 5·10⁻¹⁰ | blms_full |
| Тип охлаждения | Воздушное | blms_full |
| Форвакуумный насос | Диафрагменный; Пластинчато-роторный; Спиральный | blms_full |
| Рабочая температура, °C | 5 – 35 | blms_full |
| Турбомолекулярный насос | HiPace 700 | blms_full |
| Скорость высоковакуумной откачки, л/с | 685 | blms_full |
| Модель | HiCube Neo | pdf_vision |
| Тип | Турбомолекулярный вакуумный насосный агрегат | pdf_vision |
| Производитель | Pfeiffer Vacuum+Fab Solutions (часть BUSCH GROUP) | pdf_vision |
| Скорость откачки (турбомолекулярный насос) настольный | 60–300 l/s | pdf_vision |
| Скорость откачки (турбомолекулярный насос) напольный | 60–800 l/s | pdf_vision |
| Скорость откачки форвакуумного насоса (настольный) | 1.1–8 m³/h | pdf_vision |
| Скорость откачки форвакуумного насоса (напольный) | 8–70 m³/h | pdf_vision |
| Стандартные турбомолекулярные насосы (настольный) | HiPace 80, HiPace 300 | pdf_vision |
| Высококомпрессионные турбомолекулярные насосы (настольный) | HiPace 350 H | pdf_vision |
| Стандартные турбомолекулярные насосы (напольный) | HiPace 80, HiPace 300, HiPace 350, HiPace 400, HiPace 450, HiPace 700, HiPace 800 | pdf_vision |
| Высококомпрессионные турбомолекулярные насосы (напольный) | HiPace 350 H, HiPace 700 H, HiPace 800 H | pdf_vision |
| Мембранные насосы | MVP 15-2, MVP 053-3 | pdf_vision |
| Многоступенчатые пластинчато-роторные насосы | ACP 15, ACP 28, ACP 40 | pdf_vision |
| Одноступенчатые пластинчато-роторные насосы | Scrollvac 6, Scrollvac 15, HiScroll 18 | pdf_vision |
| Одноступенчатые ротационные пластинчатые насосы | SmartVane 53, SmartVane 70 | pdf_vision |
| Двухступенчатые ротационные пластинчатые насосы | Duo 6 M, Duo 11 M, Duo 20 M | pdf_vision |
| Метод охлаждения | Air/Water | pdf_vision |
| Входное напряжение | 100–120/200–240 V AC (+10 %), 50/60 Hz | pdf_vision |
| Вес (приблизительно) | 14.5–22.5 kg (настольный), 66.5–104.9 kg (напольный) | pdf_vision |
| Сайт | www.pfeiffer-vacuum.com | pdf_vision |
| Дата/страница | 25.07.2025, 2/2 | pdf_vision |
Графики / чертежи
dimension_drawing
Технический даташит HiCube Neo (турбомолекулярный вакуумный насосный блок) с габаритными чертежами настольного и напольного исполнения и таблицей технических характеристик
Документы
Откачной пост готов к работе сразу после подключения, что делает его использование максимально удобным и быстрым. Серия откачных постов HiCube 700 Neo представляет собой универсальное решение, которое применимо как в промышленности, так и в научных исследованиях и разработках.
Комплект поставки и преимущества:
• Высоковакуумный турбомолекулярный гибридный насос серии HiPace 700
• Форвакуумный насос одной из серий: ACP, Duo, HiScroll, SmartVane (в зависимости от конкретной модели)
• Система управления с сенсорным дисплеем 7-дюймов
• Все компоненты собраны в одном компактном корпусе
• Настольная или автономная версия
• Веб-сервер позволяет управлять постом и отслеживать процесс дистанционно
Модель
HiCube 700 Neo ACP
HiCube 700 Neo DUO
Рабочая температура окр. среды
12 – 35 °C
Форвакуумный насос
ACP 15
ACP 28
ACP 40
Duo 6 M
Duo 11 M
Duo 20 M
Соединительный фланец (вход)
DN 160 ISO-K / DN 16
