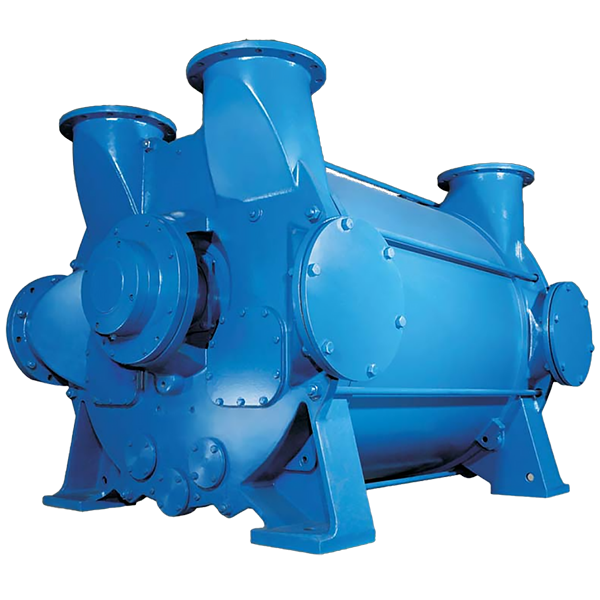

Водокольцевой насос-компрессор Nash 2BE4 40
Бренд: Nash PDF интересно: producer не найден фото с blms.ru
Характеристики (24)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | 350 мм | blms_full |
| Фланец (выход) | 350 мм | blms_full |
| Габариты (ДxШxВ), мм | 2360 х 1285 х 1161 | blms_full |
| Производительность, м³/ч | 7500 | blms_full |
| Давление сжатия, бар (абс.) | 2,5 | blms_full |
| Перепад давления, бар | до 1,5 | blms_full |
| Уплотнения вала | Сальник (стандарт). Механические уплотнения (одинарного / двойного действия) по запросу. | blms_full |
| Материал конструкции | высокопрочный чугун (ВЧШГ), нержавеющая сталь, комбинация обоих материалов | blms_full |
| Предельное остаточное давление, мбар (абс.) | 160 | blms_full |
| NASH 2BE4 | NASH 2BE4 и NASH P2620: | |
| Телефон | +49 911 1454-0 | |
| Факс | +49 911 1454-6935 | |
| Номер для заказа | LRP:B-PB119-A1-RU | |
| Область вакуума | до 160 мбар абс. (47 in HgA) | pdf_vision |
| Уплотнение вала | Сальник (стандарт); контактное уплотнительное кольцо одинарное/двойное (по запросу) | pdf_vision |
| Разность давлений | ~ 1.2 бар (17 psi) | pdf_vision |
| Макс. давление в корпусе | 2.5 бар абс. (22 psi) | pdf_vision |
| Объем всасывания | от 2,500 до 30,000 м³/ч (1,500 до 23,000 CFM) | pdf_vision |
| Материалы | Высококремнистый чугун (HTR), нержавеющая сталь, композиции прочих материалов | pdf_vision |
| Типовой диапазон расхода NASH 2BE4 | до 2500 м³/ч для вакуума до 160 мбар абс. | pdf_vision |
| Коэффициент износа внутреннего корпуса NASH | ниже, чем у традиционных систем (~8%) | pdf_vision |
| Привод | от 60 л.с. (45 кВт), прямое подсоединение или через ременную передачу | pdf_vision |
| Гарантия | 2 года и более | pdf_vision |
| Срок эксплуатации | 100 лет опыта | pdf_vision |
Графики / чертежи
dimension_drawing
Типовые ряды вакуумных насосов NASH 2BE4 и P2620: диаграммы диапазона производительности, взрыв-схемы конструкции, таблицы размеров и чертежи с габаритами
Документы
Модели серии 2BE4 от Nash GD позиционируются, как идеальные нагнетательные установки максимальной производительности при эксплуатации в самых сложных температурных и пылевых условиях, химических и агрессивных средах. 2BE4 - это усовершенствованная версия модели 2BE3, которая отличается ещё большей «живучестью» и мощностью.
Все модели исполнены из высокопрочного чугуна (ВЧШГ), нержавеющей стали и её модификаций. Для увеличения стойкости к коррозии отдельных деталей и узлов установки, применяют полиизопреновое покрытие и керамическое напыление.
Разработанная на компьютерном оборудовании, новая система нагнетательно-всасывающих патрубков даёт большое число вариаций подключения к ним. Что делает эти системы универсальными для широкого спектра предприятий. Существует возможность дополнительно подключить отделитель на один из верхних или нижних патрубков — это значительно уменьшает занимаемую
